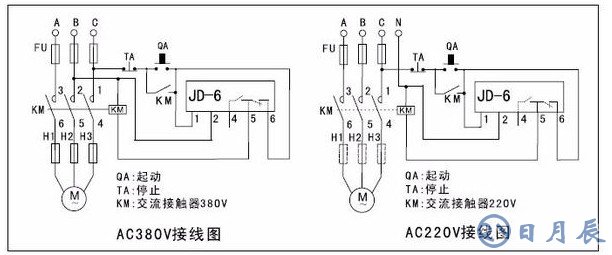

本文主要是关于JD一6的电机保护器的相关介绍，并着重对JD一6的电机保护器的接线图进行了详尽的阐述。
电机保护器的作用是给电机全面的保护，在电机出现过载、过流、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。
选型
市场上电机保护产品未有统一标准，型号规格五花八门。制造厂商为了满足用户不同的使用需求派生出很多的系列产品，种类繁多，给广大用户选型带来诸多不便；用户在选型时应充分考虑电机保护实际需求，合理选择保护功能和保护方式，才能达到良好的保护效果，达到提高设备运行可靠性，减少非计划停车，减少事故损失的目的。
（一）与选型有关的条件
1、电机参数：要先了解电机的规格型号、功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。这些内容基本能给用户正确选择保护器提供了参考依据。
2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。
3、电机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。
4、控制方式：控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。启动方式有直接、降压、星角、频敏变阻器、变频器、软起动等。
5、其他方面：用户对现场生产监护管理情况，非正常性的停机对生产影响的严重程度等。
与保护器的选用相关的因素还有很多，如安装位置、电源情况、配电系统情况等；还要考虑是对新购电机配置保护，还是对电机保护升级，还是对事故电机保护的完善等；还要考虑电机保护方式改变的难度和对生产影响程度；需根据现场实际工作条件综合考虑保护器的选型和调整。
（二）电机保护器的常见类型
1、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保证，不推荐使用。
2、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。
3、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；高压电机保护均采用智能型保护装置。
4、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。
5、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。
（三） 保护器类型在电动机工作条件下的选择
1、对于工作条件要求不高、操作控制简单，停机对生产影响不大的单机独立运行电机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换方便，操作简单，具有性价比高等特点。
2、对于工作条件恶劣，对可靠性要求高，特别是涉及自动化生产线的电动机，应选用中高档、功能较全的智能型保护器。
3、对于防爆电机，由于轴承磨损造成偏心，可能导致防爆间隙处摩擦出现高温，产生爆炸危险，应选择磨损状态监测功能。对于大容量高压潜水泵等特殊设备，由于检查维护困难，也应选择磨损状态监测功能，同时监测轴承的温度，避免发生扫膛事故造成重大经济损失。
4、应用于有防爆要求场所的保护器，要根据应用现场的具体要求，选用相应的防爆型保护器，避免安全事故发生。
（四） 保护器主电流的接线方式选择
主电流接线方式分为：
1、一次穿芯式（也可以利用外围电流互感器二次回路）
2、接线柱式（也可以利用外围电流互感器二次回路）
3、直接插进式
一次穿芯式接线方便安全，避免了因接线柱接触不良引起接触电阻发热。电动机额定电流值在5A以上，一般都可以选用一次穿芯接线。
直接插进接线方式接线方便，特别对于那些空间小、适合安装位置的情况下，选用插进式保护器可以与接触器输出主触头直接相接。
（五） 保护器整定电流范围的选择
为了适应不同功率电动机的选配，保护器基本上都设有一定的电流调节范围，在选用保护器时，根据电动机额定电流值尽可能选择整定电流范围中间区域的值。
（六） 工作电源选择
工作电源主要是供保护器内部电路工作，无需工作电源型除外，工作电源等级一般分为：AC380V，220V，110V，36V。对于工作电源选择无特殊要求，因为它是独立供电单元，用户只要根据电动机控制回路电压等级来选择。
类型
双金属型
双金属型保护器实际上是一种用双金属片制成的开关或继电器，由于价格低廉而得到广泛应用。双金属片由两层热膨胀系数不同的合金叠合而成，其中，膨胀系数较大的称为主动层；膨胀系数较小的称为被动层。由于两层材料膨胀系数不同，双金属片在温度升高时会弯曲变形，而温度降低后又会恢复原来的样子。人们利用这一现象，制作出能够在指定温度下闭合或断开的开关。
对于压缩机电机而言，当绕组温度升高到一定温度时（比如110℃），需要及时断开电源，以防烧毁；而当温度降低到某个温度（比如60℃）后又可自动复位，压缩机恢复运转。这就是双金属片保护器的工作原理。
双金属型保护器可分为两种：热保护器和过载保护器。热保护器自身不发热，热量来自被保护部位的发热。过载保护器内有电热器（电热丝或电热盘），当电流过大时，电热器的发热会引起双金属片变形。
热保护器外观像铅笔头，常捆绑或粘贴在定子绕组温度比较高的位置，绕组温度通过金属壳体传给双金属片。当绕组温度超过设定温度后，热保护器跳开，与热保护器相连的控制回路就断开，从而触发主回路接触器跳开，压缩机停止运转。热保护器的热响应时间是一个重要参数，一般都可以在到达设定温度后几秒内会动作。安装时一定要确保热接触良好，否则就无法及时动作，起不到热保护作用。
与热保护器不同，过载保护器内有一个或多个小电热器（电热丝或电热片），电热器串联在单相或三相主回路中。当电机出现过载时，电流增大，电热器温度迅速升高并引起双金属片变形，连接主回路的触点分离，压缩机停机。
过载保护器也可以通过壳体传热，因此过载保护器本身也是一个热保护器。过载保护器体积大，热响应比较慢。此外，外置过载保护器不能当热保护器使用。
在安装方面，各有利弊。热保护器与主回路无关，因此对电机电流几乎没有限制，但需要串联在控制回路中，接线复杂。过载保护器直接串联在主回路，不需要额外接线，简单直观，但不适合电流很大的电器，以免触点拉弧或焊合。热保护器可以很好的应付电机过热，比如电压异常、相不平衡甚至缺相引起的过热，电机冷却不足（如制冷剂泄漏和回气压力过低）引起的过热，高低压串气（涡盘损坏、活塞环损坏、泄压阀打开等）引起的过热、润滑不良、抱轴甚至 堵转等引起的过热。热保护器不能很好应付大电流问题，因此往往还需要在主回路过载保护器或配置限流器等。过载保护器对大电流反应很快，引起大电流的常见现象包括：电源性相不平衡、缺相以及由接触器引起的缺相、冷凝压力过高、润滑不良引起的抱轴、连杆断裂或活塞咬缸引起的堵转、涡盘或十字滑环损坏等引起的堵转。15HP以下的商用压缩机普遍采用Klixon等品牌过载保护器。
复合型
大压缩机的工作电流很大，过载保护器吸合时引会起电弧，无法使用。普遍采用的保护方式热敏电阻+电子模块的保护方式。在三相绕组中布置几个热敏电阻，并将热敏电阻串联（也有并联的）起来，与电子模块相应端子（如S1、S2）相连。当热敏电阻温度到达某个临界温度时，其阻值会从正常温度下的几百欧姆剧烈增大到几千欧姆甚至上万欧姆，触发电子模块内的控制回路（如M1、M2）断开，压缩机停机；而当温度降低到设定值后，模块内控制回路会自动闭合，电机恢复运转。
热敏电阻体积小，可以安置于绕组中，热响应很快。此外，热敏电阻价格低廉，因此可以多布置几个，大大增加监测范围。电子模块除监测热敏电阻的阻值外，还具有判断主回路缺相和相序错误等功能。对涡旋压缩机、螺杆压缩机和离心压缩机，相序错误是一个很大的错误，模块会自动锁定。
大型涡旋压缩机、多缸活塞压缩机、螺杆压缩机等普遍选用热敏电阻+电子模块这种热保护方式。
智能型
电机智能保护器是设计用于工矿企业等380/660V低压配电网电动机的保护、测控，其具有实时测量、保护、监控、显示、通讯等功能。
保护器给予现金的集成电路及微机技术，采用微处理芯片作为核心运算单元，运作速度快。可靠性高，并具有完善的通讯功能和模拟变送输出能力。对电机提供多方面完善的综合保护，性能可靠，操作方便，却便于安装维护等优点。保护范围和灵敏度都比热继电器高，可以有效避免以往常常是电机烧坏，热继电器却不动作的情况，是热继电器的理想升级产品。
使用环境温度：-20°~55°C，相对湿度：《90%，无腐蚀气体、无剧烈震动，冲击的场所。
智能电机保护器的分为常规型和纯保护型，常规继电器装置K1出口机电为常闭点，保护动作打开，节点可手动自动复归莫邪可以做自动复归，直接替代热继电器使用。纯保护型K1出口为常开点。
矛盾：
1.采用继电器的常开触点实行保护方案，其特点主回路不工作时触点常开，所以其触点必须串接于接触器的自保回路，这样即使用户感到安装不便，又无法用于自动控制的电路；
2.、用继电器的常闭触点动作实行保护方案，虽然其控制触点可象热继电器一样直接串接于控制回路，但由于其自动复位，同样也无法适用于自动控制系统。这大大限制了电子式电机保护器的使用范围。一方面替代热继电器时需改变控制线路，另一方面不能使用于因无人看守，长期工作，故障率相对较高的需自动控制的设备如水泵、压缩机等。

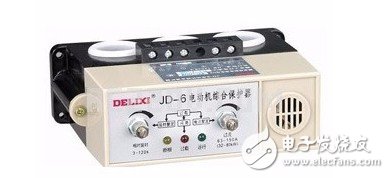

1、作电路和电动机断相、过载、堵转保护
2、本产品主要由壳体、设定面板、主控制电路和接线底座等组成
3、主电路采用美国LM公司进口芯片，有极其良好的反时限特性
4、设有运行、断相、过载故障指示灯
各自的机械寿命和电气寿命，若操作不当或异常条件下工作都会加速电器元件的老化，缩短保护器的使用
寿命，因此无论自然或人为因素都难免会产生故障而影响正常工作，保护器的正确使用和正常日常维护
显得尤为重要，由于保护器分类众多而结构繁简程度不一，具体维护方法也有等级上差别，这里只对保
护器具有共性特点的维护保养和注意事项作简单陈述。一、保护器的维护保护器的维护内容包括日常保
养、过程巡检与定期检查包括每一次开机前的检查，其主要的工作是根据保护器使用实际情况进行维护
，但在时间和方式上存在不同之处。
（一）保护器机体表面要保持清洁，表面积尘过多、受潮等极易导
致保护器整体绝缘电阻降低，诱发故障发生。
（二）检查保护器各输出、输入端子、接点或连接插件接
触是否良好，是否有因接触不良引起过热、氧化、连接线破损等现象，特别是三相电流主回路接触不良
或线径选用不妥过热影响壳体。
（三）检查保护器指示灯、数码管、液晶屏的显示状态是否处于正常。
（四）检查保护器及接插件安装是否保持牢固。
（五）检查保护器整定电流值是否与原设定值有改变、
偏差，特别是利用电位器旋钮、拨码开关操作器件的容易经操作人员随意性调节后改变原设定值。
（六）检查电动机的冷却通风系统是否受阻，电动机运行中是否有异常杂声，绝缘值是否有降低、交流接触
器触头是否有损伤、吸合时是否有噪声等。
（七）保护器的主要功能现场检查保护器现场实地检查是最
具有实际意义和可行方法的，对保护器的初装实验或定期检验起到至关的作用。基本操作方法如下：⒈
过流试验⑴保护器送上额定的工作电源，检查保护器显示、指示是否正常。⑵保护器整定电流值设定到
电动机的额定电流值上。⑶启动电动机，检验电动机能否在规定的时间内完成启动。⑷电动机完成启动
后，这时不管电动机是处于空载运行还是带载运行，都要检查电动机的实际运行电流，无电流显示的保
护器可用钳型电流表测量此时电动机的实际运行电流值。⑸根据电动机实际运行电流值，选定需要试验
的过流倍数，再进行对整定电流值调整。例试验6倍过载电流，若电动机实际运行电流为30A，把整定电
流值设定在5A上，同时用记时仪观察保护器动作时间是否符合随机说明书上所规定的过流特性曲线规定
时间。⑹保护器保护动作后，应先观察、查询、显示或指示是否正确，如故障类型、过流值、电动机热
功率状态等。⑺检查保护器动作后闭锁状态，在规定时间内能否复位。⒉断相试验断相试验操作方法、
步骤与过流试验基本相同，在电动机运行过程或启动之前用人为方法断开任意一相电源，观察保护器是
否按说明书上断相保护时间动作。⒊具有过、欠压、漏电、欠流、电机预埋热元件检测等保护功能的保
护器，同时可以在现场实地进行简单试验。⑴如过、欠压试验按正常程序启动电动机，在电动机启动前
将保护器电压保护功能进行修改，如电网输入电源电压是400V，试过压时把过电压保护值修改设定到低
于电网电压（具体比值按说明书进行设定），试欠电压保护时把电压保护值修改高于电网电压，观察电
动机能否按设定的动作时间范围内完成动作。
⑵漏电试验方法与过、欠电压试验基本一致，以人为方法制造漏电电流，在电动机任意一相串接一
个固定电阻和可调电阻对比，观察漏电保护动作是否按设定的动作时间完成动作。总之，有条件的地方
都可以根据随机说明书对保护器主要和其他功能进行现场实地检查试验。
二、保护器使用时注意事项
（一）保护器拆包装后，首先目测一下产品整机状态是否有损坏或缺陷地方，检查随机配件。
（二）对产
品随机的使用说明书要作认真阅读了解。
（三）实地现场条件是否方便适合保护器安装、接线，保护功
能模式是否满足电动机实际要求。
（四）使用的实地环境是否适应保护器规定的工作条件标准。
（五）
保护器各输入、输出端子用户在接线时应正确无误，接线或插件固定应牢固，接触良好。
（六）主机主
电流使用的线径接头能否可顺利穿过保护器的互感器组穿线孔。
（七）保护器另配用互感器时，配用互
感器的精度、规定电流比要符合保护器整定电流值范围，互感器二次电流导线截面积必须要满足二次电
流最大值需求。
（八）保护器执行输出（继电器触点容量）不能满足控制回路中交流接触器需要容量时
，必须加中间继电器过渡控制。
（九）保护器整定电流值设定原则等于电动机额定电流值。
（十）保护
器固定位置尽可能便于安装、调试、观察。
（十一）保护器使用管理必须由专业人员负责，无关人员不
得随意操作动用。
