本文主要是关于微波炉高压二极管的相关介绍，并着重对微波炉高压二极管的击穿维修及其注意事项进行了详尽阐述。
原因：在微波炉使用过程中由于电压不稳定，在波峰电压下工作时，造成过压烧毁。
测量二极管好坏，用万用表的电阻档，断开电路单独测。因为万用表的红棒通表里电池负极。所以用红棒接二极管负极，黑棒接二极管正极，才能导通（指针转向低欧姆）。普通二极管，正向导通4--5k欧，反向电阻几m欧以上，越大越好。

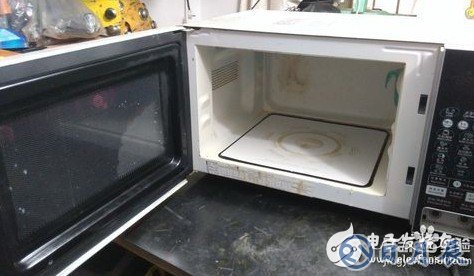

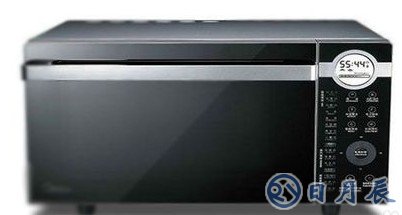

1.把有故障的微波炉平放在维修桌面上，通电试机，发现没有任何反应，指示灯屏幕都没有亮起，打开门，内部的照明灯也不亮。这就是常说的不通电故障，机主送修时描述故障机为：“几天前正在使用过程中突然听到‘啪啪’两声，随即微波炉全无，停电不工作，再重新通电，也没有任何反应。“‘
2.根据机主描述加之试机现象怀疑机内有严重短路情况，造成保险熔断从而出现不通电现象。下面进行拆机，用螺丝批将壳子外部的紧固螺丝全部拆下，取下壳子。

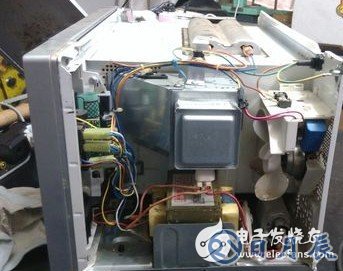

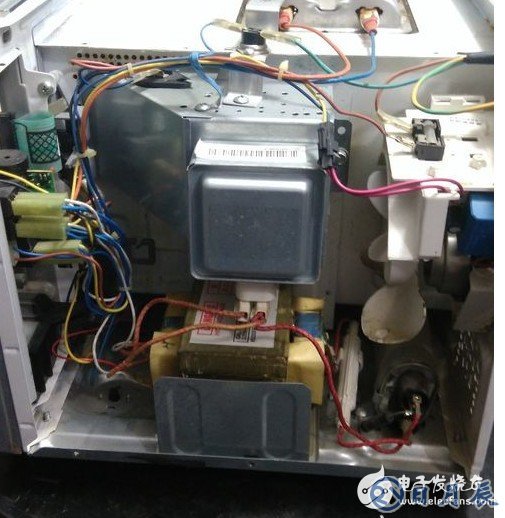

3.取下壳子后，即可看到内部的电路了，其中包括：门体开关、电脑板、照明灯、过热保护器、电源保险管、高压保险管、磁控管、高压变压器、高压电容器、高压二极管（单向）、散热风扇、光波管、石英管等。

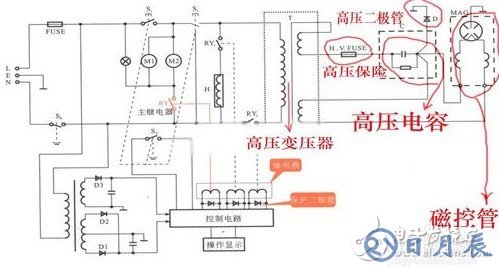

4.了解了内部的电路元件后，再来看一下电路原理图。从电路原理图中得知，影响整机都没有反应的元件只有三个：一是电源保险管；二是过热保护器；三是门体开关。这三个元件任何一个出现问题（断路）都将使整机不通电无反应现象。
5.首先，检查电源保险管8A。实测时，明显能看到内部发黑色，已经熔断。如果保险管内部发黄色，说明外部电压高造成保险损坏，可以直接更换试机。但此机保险管内部发黑色，说明是机内严重短路造成的，不能直接更换试机。可以采取先更换但不试机，接着采取断路测量方式检查机内短路故障点。将新购买的8A电源保险管代替损坏的保险管装机。
6.知道了保险管损坏及有严重短路故障后，接下来根据电路原理图分析确定检查部位，首先要排除并确定是低压电路短路还是高压电路短路造成的。确定方法比较简单，还是检查保险管。如果低压电路严重短路，高压电路的保险是不会损坏的，所以先来检查高压保险管是否也熔断。实测中发现高压保险管也熔断了，说明短路故障在高压电路，而不在低压电路。现在排除了低压电路故障，确定故障部位在高压电路部分。先把损坏的高压保险管按原型号购买装机，此保险为5KV0.75A。接着按电路图中画红线的高压元件，依次检测。

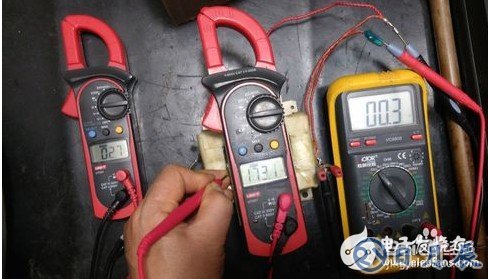

7.接下来按电路原理图元件顺序检查，按故障现像来分析高压变压器是不会损坏的，因高压保险损坏，说明故障在保险之后。但时间充裕所以顺便排除高压变压器问题，同时也为了留取测试数据。实测高压变压器阻值，初级线圈绕组阻值为2.7Ω；次级灯丝绕组阻值为0.3Ω；次级高压绕组阻值为173.1Ω。所测数值均属正常值，说明高压变压器是良好的，同时用摇表测量每个绕组的绝缘性能都没有问题，不存在短路现象。排除高压变压器短路疑点。

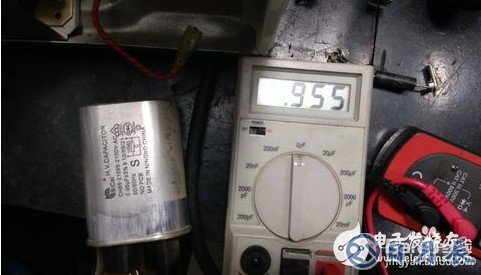

8.下面，接着按电路原理图，进行检测元件，将电容拆下放电后用电容表测量容量正常，没有漏电、短路现象。由此，排除高压电容短路疑点。

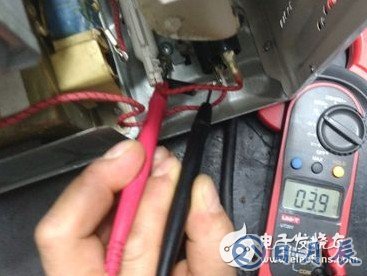

9.接下来检测高压二极管，用万用表测量此二极管的通断，实测中发现此二极管导通，应该是严重短路了。为确定其元件确实损坏，需将其从电路中拆下测量。待高压二极管从机器上拆下后测量，阻值呈现完全导通状态。说明此二极管已经不能继续使用必须更换原装单向高压二极管，因此类二极管相当于7个1N4007二极管串联，所以用万用表是没有办法测量其性能如何的，只能将新购买的二极管装机测试。

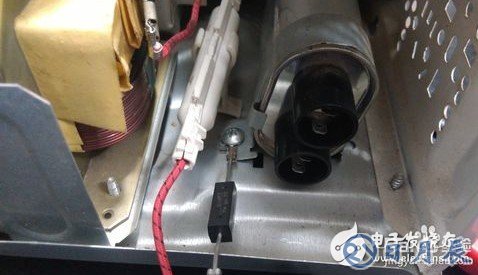

10.将新购买的单向微波炉专用高压二极管用万用表测量没有短路现象后，装机。将其它拆下来的端子一起恢复原位。
11.安装好损坏的全部元件后，将设备外壳扣好，防止微波泄漏。把半杯水的杯子放入微波炉内，关上门，夹入钳流表接能电源。此时，微波炉“嘀”的一声屏幕上有数字显示。电流表显示0.003A，选择时间2分钟，按启动键进行加热，此时电流表显示为5.42A，其值在正常范围内。说明此微波炉故障已经排除，2分钟定时结束后，打开门取出水杯，杯中水已经沸腾，此微波炉加热正常。
因过量微波对人体有害，所以微波炉使 用手册一般标有“不要暴露在微波发生器或 其他传导微波能部件所发射的辐射中”。这 就要求维修中做到下列三点：1．打开微波炉外壳上电试机或维修前，应拔掉高压变压器初级一个插头；2．检查非炉门故障和检修非炉门开关部位时，不要拧动、拆卸炉门开关固定螺丝；3．修自动启动故障机时，不要在炉门打开情况下试机。
微波系统的任一器件均工作在高压或 大电流状态。拆装时可能触及到以上 电压的部件有：磁控管、高压变压器、高压二 极管、高压二极管、高压保险丝。因此，在微波炉运行状态时，维修或接近这些电路均是相当危险的，并禁止测试高压电路中的电压，包括磁控管的灯丝电压。
微波炉停止工作后，高压电容内的充电 会持续30s或更长一段时间，因此更换或测试 高压微波系统器件时，应先对高压电容放电。磁控管、炉门安装不当会导致微波泄漏、超标。
不加热的一般故障排查：
一般分为低压故障和高压故障导致不加热。
1、低压故障一般是由于低压供电线路有问题，形成交流电压没有送往高压变压器或变频板，然后高压局部不工作惹起不加热。低压局部大多由于定时器损坏（机械式微波炉）或电脑板继电器损坏（电脑型微波炉）所致，还有少量微波炉因微动开关所致。
2、高压故障一般是由三大元器件引起的，高压二极管、磁控管、高压变压器。因品牌和运用时间长短的不同，三大元器件的损坏几率也存在差别，格兰仕微波炉不加热多数由于高压二极管短路所致按时间揣测，8年之内的微波炉不加热二极管短路惹起的比例多，8年之外的微波炉不加热磁控管造成不加热的多数。而还有很少的一部分是因为高压变压器损坏导致微波炉不加热，此类缘由较少。
