最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求， 常在出线断路器处串联电抗器， 增大短路阻抗， 限制短路电流。
1、海拔高度不超过1000米。
2、运行环境温度为-25℃～+45℃。
3、安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品。
4、当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。

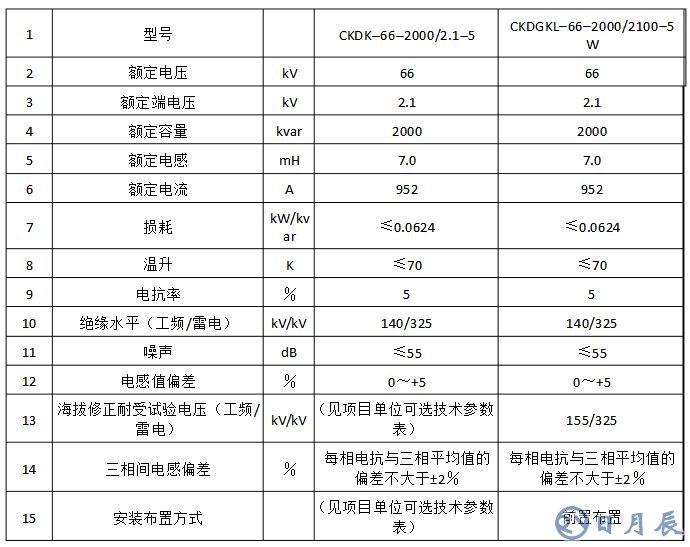

1、额定持续电流IN
通过绕组的端子，电抗器能够持续承担的额定频率的电流。除非另有说明，中性点接地电抗器规定无额定持续电流。
2、额定短时电流IKN
在规定的时间内通过电抗器的短时电流稳态分量的方均根值，在此电流下电抗器不得有异常的发热和机械应力。注：额定短时电流由系统故障情况确定。
3、额定短时电流的持续时间
电抗器设计的额定短时电流持续时间。
4、额定阻抗ZN
在额定频率和额定短时电流下规定的阻抗，用每相欧姆值表示。
对三相限流电抗器或单相电抗器的三相组，其阻抗为三个相电抗的平均值。
注：三相限流电抗器或单相电抗器的三相组，其相间的磁性耦合将造成与每相实际表现的阻抗与上面定义的额定阻抗值不同。如果耦合因数小于5%，此差异实际上并不重要。
三相电抗器额定容量
单相为三相的三分之一。
额定电流
额定电抗
线最大短路电流计算
【1】系统电抗的计算
系统电抗，百兆为一。容量增减，电抗反比。100除系统容量
例：基准容量 100MVA。当系统容量为100MVA时，系统的电抗为XS*=100/100＝1
当系统容量为200MVA时，系统的电抗为XS*=100/200＝0.5
当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0
系统容量单位：MVA
系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量
作为系统容量。如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。则可认为系统容量S=1.73*40*10000V=692MVA， 系统的电抗为XS*=100/692＝0.144。
【2】变压器电抗的计算
110KV， 10.5除变压器容量；35KV， 7除变压器容量；10KV{6KV}， 4.5除变压器容量。
例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875
一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813
变压器容量单位：MVA
这里的系数10.5，7，4.5 实际上就是变压器短路电抗的％数。不同电压等级有不同的值。
【3】电抗器电抗的计算
电抗器的额定电抗除额定容量再打九折。
例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% 。
额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15
电抗器容量单位：MVA
【4】架空线路及电缆电抗的计算
架空线：6KV，等于公里数；10KV，取1/3；35KV，取30％
电缆：按架空线再乘0.2。
例：10KV 6KM架空线。架空线路电抗X*=6/3=2
10KV 0.2KM电缆。电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化，实际上架空线路及电缆的电抗和其截面有关，截面越大电抗越小。
【5】短路容量的计算
电抗加定，去除100。
例：已知短路点前各元件电抗标么值之和为 X*∑=2， 则短路点的短路容量
Sd=100/2=50 MVA。
短路容量单位：MVA
【6】短路电流的计算
6KV，9.2除电抗；10KV，5.5除电抗; 35KV，1.6除电抗; 110KV，0.5除电抗。
0.4KV，150除电抗
例：已知一短路点前各元件电抗标么值之和为 X*∑=2， 短路点电压等级为6KV，
则短路点的短路电流 Id=9.2/2=4.6KA。
短路电流单位：KA
【7】短路冲击电流的计算
1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id， 冲击电流峰值ic=1.8Id
1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id， 冲击电流峰值ic=2.5Id
例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA，
则该点冲击电流有效值Ic=1.5Id，＝1.5*4.6＝7.36KA，冲击电流峰值ic=2.5Id=2.5*406=11.5KA。
可见短路电流计算的关键是算出短路点前的总电抗{标么值}。但一定要包括系统电抗。
