FPC连接器简介

　　FPC连接器用于LCD显示屏到驱动电路（PCB）的连接，目前以0.4mm pitch产品为主，0.3mm pitch产品也已大量使用。随着近来有LCD驱动器被整合到LCD器件中的趋势，FPC的引脚数会相应减少，目前市场上已经有相关的产品出现。从更长远的方向看，将来FPC连接器将有望实现与其它手机部件一同整合在手机或其LCD模组的框架上。

　　FPC连接器的特点

　　1、用途广泛

　　2、采用前锁定构造

　　FPC连接器怎么分上接和下接

　　把座子平贴在板子上，如果黑色的拉杆在下面部分，而且金手指在上面部分，就为之上接，主要是看连接器与金手指接触面是在上面还是在下面了，如果在上面就为上接，在下面就为下接，。普通翻盖的一般都是下接的，目前有一种是前插后掀式的是双面接的，也就是上下都有凸点，都可以起到接触的。

　　下图为上/下接的对比，黄色标处为接触点：

　　FPC连接器的安装步骤教程

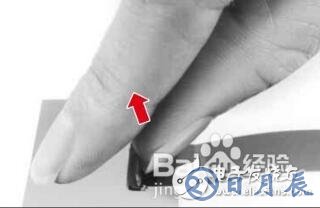

　　1、FPC插入程序，连接器安装在电路板上，用拇指或者食指把东西提起来。

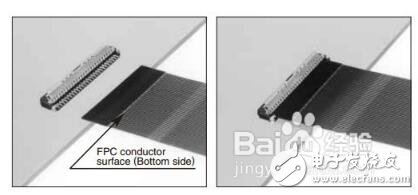

　　2、将FPCl连接器平行着插入连接器中，暴露的导电材料面朝下。

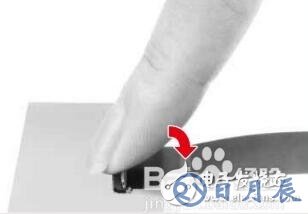

　　3、向下旋转执行体，直至紧固。 保证插入的FPC连接器不被移动并保持其完全插入。

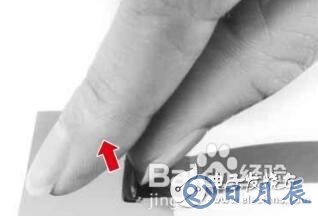

　　4、拆卸FPC连接器时，提升执行体，小心撤回FPC连接器

　　fpc连接器使用方法

　　我们知道由于连接器的规格类型区分众多，所以在连接器的使用方法还是有所不太一样的。比如说如何区分上接、下接以及双面接等连接方式，首先一般要先看FPC连接器的金属端子插针接触面是否在上面还是下面，若是在上面就是为上接的连接方式，若是在下面的就为下接的连接方式。还有一种就是双面接使用方法，这种是可以前插后掀式的双面接的连接方法，原理是能够支持上接和下接的连接，此外对于目前应用最多的就是FPC连接器双面接这种使用方法。

　　fpc连接器使用注意事项

　　1、关于在FPC连接器的锁盖打开时，在操作打开锁盖的操作力度不要过大，否者一来容易造成锁盖变形以及破损。二来用力过度会导致在锁盖压住连接器进行打开，那么有可能会造成连接器的端子变形或者是折断的问题。

　　2、由于FPC连接器一般都是由多芯针脚组成，对于在接插连接器上要尽量避免连接器的摇动或者是震晃，否者会造成FPC连接器的接插连接位置偏移没有完全对插上，从而会导致影响连接器的使用。

　　3、在FPC连接器的使用过程当中，其连接的排线不要随意去乱拔以及乱扯的现象，否者会导致FPC连接器的使用上造成一些数据异常或者是丢失的问题情况。

　　4、FPC连接器不要倾斜插入，避免连接器的针脚之间接插没有完全到位连接。应当要让FPC连接器的针脚以直角进行缓慢插入。

　　5、若是FPC连接器的引脚端针直接存在折断或者是弯曲的情况，为了防止安全隐患的问题，不要应用到使用当中，应当马上要选择更换掉，否者会造成连接器的线路之间的传输不良，从而引发一些短路的现象，严重的话有可能会直接烧毁连接器。

　　6、焊接FPC连接器的时候，其要注意焊盘操作回流焊当中的焊锡不宜添加太多，否者会连接器的端子焊不稳或是造成虚焊的现象。

　　FPC连接器的应用

　　FPC连接器主要应用于，液晶显示，扫描仪，等电子设备泛应用于计算机主机板、液晶显示器、电讯卡、存储器、移动硬盘，包括移动设备。

　　近来，移动设备（如手机、MP3播放器和笔记本电脑）越来越多地在使用FPC连接器时采用抗冲击的背锁机制连接器应用于：汽车电子连接器、车载GPS导航，医疗设备，产品广泛应用于音响、数码机、摄像机、汽车音响、电视机、打字机、计算器、收款机、电话、CD-ROM、VCD、DVD、复印机、打印机、无线仪器仪表、视叫设备及航空航天产品高新科技先锋。
