    基于ESP32S的3D打印机主板电路设计方案
  • 基于ESP32S的3D打印机主板电路设计方案
  •   发布日期: 2022-06-09  浏览次数: 1,350

    是基于esp32的3D打印主板。它使用马林固件,可以访问https://marlinfw.org/ 了解详细信息 。功能描述:1. ESP-Helios打印机控制板有五个驱动程序,其中两个用于双Z控制。2. ESP-Helios可以根据需要选择不同的驱动程序。3.主板上仅保留一个oled屏幕接口(ICC接口)和一个编码器接口,可以设置引脚定义以使用串行屏幕。4.带有3个大功率mos。热床可以直接驱动。(如果热床所需的电流太大,建议连接更大MOS)。

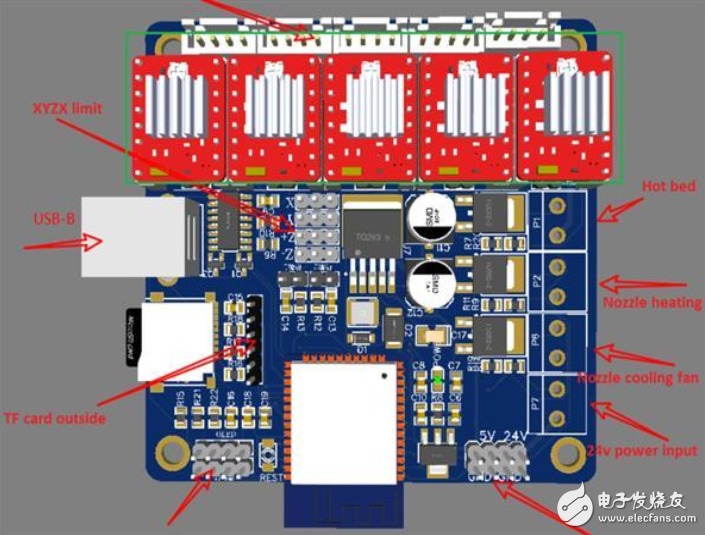

    5. ESP-Helios PCB的尺寸仅为80 * 80,但是在这么小的主板上插入了5个驱动轴。


    181010gngi97qa8giunyza

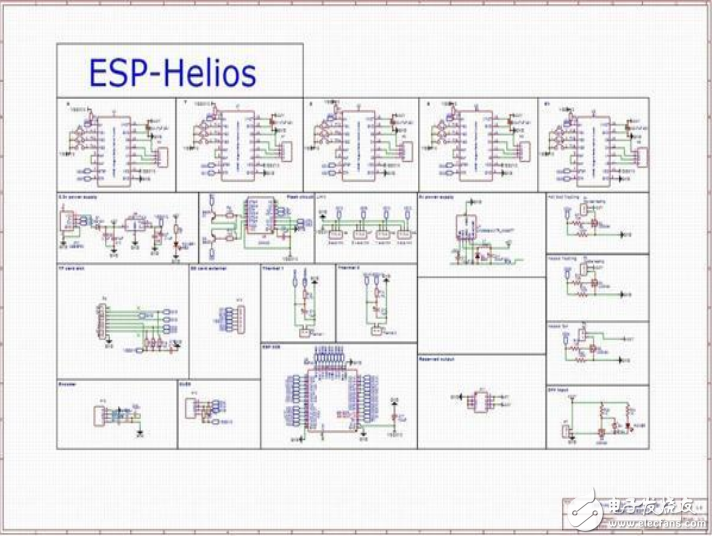

     原理图下载 http://www.szryc.com/wp-content/uploads/2022/06/Schematic_ESP-Helios-3D-printer-motherboard-based-on-ESP32S_2020-05-27_14-11-25.pdf
