1 概述

　　PowerInt公司的LYTSwitch-4系列产品LYT4211-4218/4311-4318把控制器和高压大功率FET组合在同一封装中，控制器提供高功率因素和恒流输出，具有优于±5%的恒流性能，TRIAC调光，全亮度的起动时间小于250ms,功率因素大于0.9,高达92%的效率，开关频率132kHz可使用较小的磁性材料。主要用在大功率LED驱动。

　　LYTSwitch-4系列产品具有卓越的导通特性，可用于前沿和后沿可控硅调光。这使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动)。采用LYTSwitch-4系列的LED驱动器不使用初级侧的，大体积铝电解电容器。这意味着大大延长了驱动器的使用寿命，特别是在灯泡和其他高温应用。

　　LYTSwitch-4系列产品具有大调光比，低启动电流，方案低成本和长寿命的特点。

　　2 LYTSwitch-4控制器的系统框图

　　LYTSwitch-4芯片是高度集成，采用了初级控制技术，消除了光隔离器，并减少了元件数量的。这样，就可以使用廉价的单面印制电路板。将PFC和CC功能集成到一个单级上，还有助于降低成本和提高效率。其132 kHz的开关频率可允许其使用小型，低成本的磁性元件。

　　该LYTSwitch-4控制器包括：一个振荡器、反馈(检测及逻辑)电路、5.9V稳压器、迟滞过热保护、频率抖动、逐周期电流限制、自动重启、电感校正、功率因数和恒定的电流控制。图1为LYTSwitch-4控制器的系统框图。

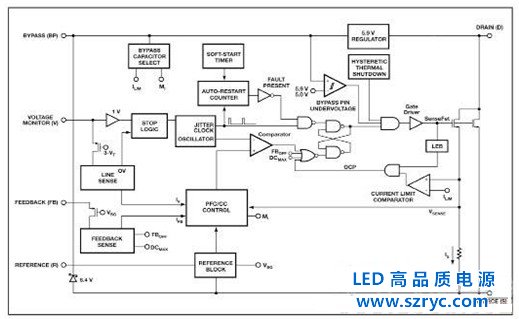

图1 LYTSwitch-4方框图

　　3 LYTSwitch-4的性能及典型应用

　　3.1 LYTSwitch-4的主要性能特点

　　•优于±5%恒流调节

　　•TRIAC可调光至低于5%输出

　　•快速启动<250ms(全亮度)

　　•<1s在(10%亮度)

　　•高功率因数>0.9

　　•轻松满足EN61000-3-2标准，优化设计小于10%THD

　　•高达92%的效率

　　•132kHz的开关频率，用于小尺寸磁性元件

　　•高性能、结合驱动器、控制器、开关

　　该LYTSwitch-4系列可以开启离线LED驱动器，并具有高功率因数，可以轻松满足THD和谐波的国际标准。其输出电流受到严格调控，优于±5%的恒流性能。在典型的应用中，其最高92%的效率可以轻松达到。并支持多种TRIAC调光器的选择。

　　3.2 LYTSwitch-4典型应用电路

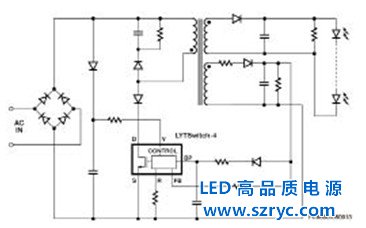

　　如下所示，图2为LYTSwitch-4典型应用电路图。

图2 LYTSwitch-4典型应用电路

　　LYTSwitch-4系列产品具有卓越的导通特性，可用于前沿和后沿可控硅调光。这使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动)。LYTSwitch-4系列产品具有大调光比，低启动电流，方案低成本和长寿命的特点。

　　LYTSwitch-4芯片是高度集成，采用了初级控制技术，消除了光隔离器，并减少了元件数量的。这样，就可以使用廉价的单面印制电路板。将PFC和CC功能集成到一个单级上，还有助于降低成本和提高效率。其132 kHz的开关频率可允许其使用小型，低成本的磁性元件。采用LYTSwitch-4系列的LED驱动器不使用初级侧的，大体积铝电解电容器。这意味着大大延长了驱动器的使用寿命，特别是在灯泡和其他高温应用。

　　4 大功率TRIAC调光LED驱动器

　　4.1大功率TRIAC调光LED驱动器主要特性

　　•高效率，120V≥85%

　　•广泛的调光器兼容性(NEMA SSL6调光曲线内)与多种选择的，基于USTRIAC的调光器

　　•增强的用户体验

　　•无闪烁，单调调光

　　•快速单调启动(<200ms)-没有明显的延迟

　　•打开和关闭在几乎相同的调光角-无闪开

　　•低成本

　　•单级PFC相结合，准确的初级侧稳压恒流输出

　　•单面PCB,元件数量少

　　•集成的保护和可靠性功能

　　•输出开路/输出短路自动恢复保护

　　•快速通电线路输入过压关断，线路故障期间增强了耐压性

　　•无MOV,能承受±2500V环波和±500V差分浪涌

　　•自动恢复的大滞后热关机，保护了元器件和印刷电路板

　　•符合IEC 61000-4-5环波，IEC 61000-3-2C总谐波失真和IEC CISPR 15/

　　EN55015 B传导EMI标准

　　4.2大功率TRIAC调光LED驱动器

　　文件描述了隔离高功率因数TRIAC可调光LED驱动器，它用于驱动额定36V的LED串电压(550mA)，典型输入电压范围为90VAC~132VAC.该LED驱动器采用LYTSwitch-4芯片系列的LYT4317E.

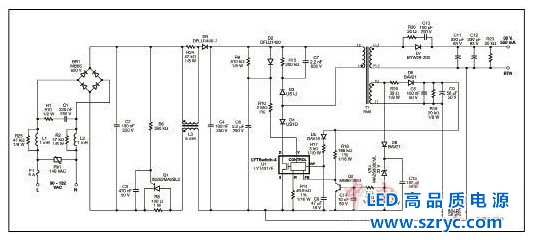

图3 大功率TRIAC调光LED驱动器电路图

　　其拓扑结构是一种单级功率因数校正反激式，具有高隔离效率、高功率因数、低THD、元器件数量少的特点。其高功率因数和低THD是通过采用LYTSwitch-4 IC而获得的，LYTSwitch-4 IC还提供了复杂的，一系列的保护功能，包括自动重新启动开放式控制回路和输出短路包含。输入过压提供了扩展线路故障和浪涌承受能力，其精确的迟滞热关断，确保了在各种条件下的安全的PCB平均温度。

　　5 结论

　　文提出了一种基于LYTSwitch-4的大功率LED电源解决方案。在本方案中充分发挥了LYTSwitch-4的卓越的导通特性，使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动);并且其输入过压提供了扩展线路故障和浪涌承受能力，其精确的迟滞热关断，确保了在各种条件下的安全的PCB平均温度。经分析验证本方案具有大调光比，低启动电流，低成本和长寿命特点的解决方案。
