整流二极管是一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结，有正极和负极两个端子。整流二极管一般为平面型硅二极管，用于各种电源整流电路中。

4个二极管整流和2个二极管整流出来的电压都是一样的，为输入交流电源电压的0.9（效率），不过2个二极管整流需要变压器的中间有一根中间抽头。

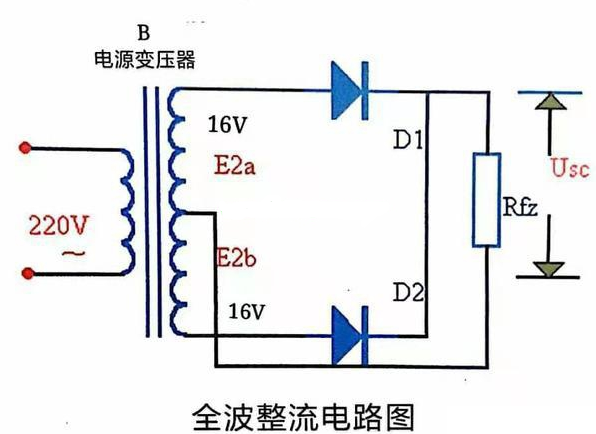

★从全波整流电路图可以看出，当市电输入为正半周期时，D1导通，D2截止；当市电为负半周期时D2导通，D1截止，这时负载Rfz上的电流与电压波形如下图所示。

★如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。见上图所示，它是全波整流电路的电原理图。全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a、E2b。构成Ea2、D1、Rfz与E2b、D2、Rfz两个通电回路。全波整流电路的工作原理，可用下图所示的波形图说明。在0~π间内，Ea2对D1为正向电压，D1导通，在Rfz上得到上正下负的电压；E2b对D2为反向电压，D2不导通，见图（4b），在π-2π时间内，E2b对D2为正向电压，D2导通，在Rfz上得到的仍然是上正下负的电压；Ea2对D1为反向电压，D1不导通，见图（4c）。

全波整流二极管截止时承受2U的反向电压，流过每一个二极管的平均电流却是负载平均电流的一半，因此选择二极管参数的依据与一个二极管的半波整流相比有所不同。由于交流正反两半周期均有电流流过负载，因此变压器的利用率也比半波整流高一半。

二极管全波整流的另一种形式即桥式整流电路。单相桥式整流电路内部是由四只二极管组成的。

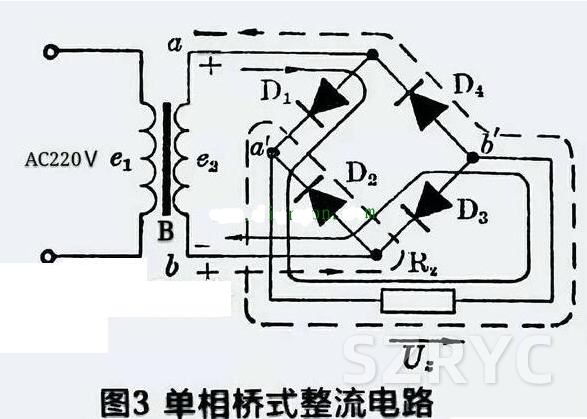

从上图3，设在e2第一个半周内，次级线圈绕组a点电位为正，b点电位为负，电流经过D1到负载Rz，再经过D3回到b点，如图3中的实线箭头所示。在e2第二个半周期内，次级绕组a点电位变负，b点电位变正，电流则经过D2到负载Rz，再经过D4回到a点，如图3中的虚线箭头所示。

★其负载RL两端的直流电压：u0=u2×0.9；直流电流RL=u0/RL=0.9u2/RL；桥式整流二极管所承受的最大反向电压Uam=√2×u2；式中的u2是变压器次级交流电动势的有效值。桥式整流二极管每只二极管流过的电流为负载电阻Iz/2。桥式整流堆整流电路的效率与全波整流电路效率一样，都是0.9u2。此时整流出来的直流电压成分中，其实是脉动直流电，其波纹系数比较大。

以下为常用的整流二极管型号

常用整流二极管型号大全

极管型号:4148 安装方式:贴片 功率特性:大功率

二极管型号:SA5.0A/CA-SA170A/CA 安装方式:直插

二极管型号:IN4007/IN4001 安装方式:直插 功率特性:小功率 频率特性:低频

二极管型号:70HF80 安装方式:螺丝型 功率特性:大功率 频率特性:高频

二极管型号:MRA4003T3G 安装方式:贴片

二极管型号:1SS355 安装方式:贴片 功率特性:大功率

二极管型号6A10安装方式:直插 功率特性:大功率;型号:2DHG型安装方式:直插 功率特性:大功率

二极管型号B5G090L安装方式:直插 功率特性:小功率 频率特性:超高频

型号        最高反向峰值电压(v)     平均整流电流(a)     最大峰值浪涌电流(a     最大反向漏电流(Ua)     正向压降(V)     外型

IN4001      50     1.0     30     5.0     1.0     DO--41
IN4002     100     1.0     30     5.0     1.0     DO--41
IN4003     200     110     30     5.0     1.0     DO--41
IN4004     400     1.0     30     5.0     1.0     DO--41
IN4005     600     1.0     30     5.0     1.0     DO--41
IN4006     800     1.0     30     5.0     1.0     DO--41
IN4007     1000     1.0     30     5.0     1.0     DO--41
IN5391      50     1.5     50     5.0     1.5     DO--15
IN5392     100     1.5     50     5.0     1.5     DO--15
IN5393     200     1.5     50     5.0     1.5     DO--15
IN5394     300     1.5     50     5.0     1.5     DO--15
IN5395     400     1.5     50     5.0     1.5     DO--15
IN5396     500     1.5     50     5.0     1.5     DO--15
IN5397     600     1.5     50     5.0     1.5     DO--15
IN5398     800     1.5     50     5.0     1.5     DO--15
IN5399     1000     1.5     50     5.0     1.5     DO--15
RL151       50     1.5     60     5.0     1.5     DO--15
RL152       100     1.5     60     5.0     1.5     DO--15
RL153     200     1.5     60     5.0     1.5     DO--15
RL154     400     1.5     60     5.0     1.5     DO--15
RL155     600     1.5     60     5.0     1.5     DO--15
RL156     800     1.5     60     5.0     1.5     DO--15
RL157     1000     1.5     60     5.0     1.5     DO--15

普通整流二极管参数(二)
型号        最高反向峰值电压(v)     平均整流电流(a)     最大峰值浪涌电流(a     最大反向漏电流(Ua)     正向压降(V)     外型
RL201     50     2     70     5     1     DO--15
RL202     100     2     70     5     1     DO--15
RL203     200     2     70     5     1     DO--15
RL204     400     2     70     5     1     DO--15
RL205     600     2     70     5     1     DO--15
RL206     800     2     70     5     1     DO--15
RL207     1000     2     70     5     1     DO--15
2a01        50     2     70     5     1.1     DO--15
2a02     100      2      70     5     1.1     DO--15
2a03     200     2     70     5     1.1     DO--15
2a04     400     2     70     5     1.1     DO--15
2a05     600     2     70     5     1.1     DO--15
2a06     800     2     70     5     1.1     DO--15
2a07     1000     2     70     5     1.1     DO--15
RY251     200     3     150     5     3     DO--27
RY252     400     3     150     5     3     DO--27
RY253     600     3     150     5     3     DO--27
RY254     800     3     150     5     3     DO--27
RY255     1300     3     150     5     3     DO--27

普通整流二极管参数(三)
IN5401     50     3     200     5     1     DO--27
IN5402     100     3     200     5     1     DO--27
IN5403     150     3     200     5     1     DO--27
IN5404     200     3     200     5     1     DO--27
IN5405     400     3     200     5     1     DO--27
IN5406     600     3     200     5     1     DO--27
IN5407     800     3     200     5     1     DO--27
IN5408     1000     3     200     5     1     DO--27
6a05     50     6     400     10     0.95     R--6
6a1     100     6     400     10     0.95     R--6
6a2     200     6     400     10     0.95     R--6
6a4     400     6     400     10     0.95     R--6
6a6     600     6     400     10     0.95     R--6
6a8     800     6     400     10     0.95     R--6
6a10     1000     6     400     10     0.95     R--6
P600a     50     6     400     10     0.95     R--6
P600B     100     6     400     10     0.95     R--6
P600D     200     6     400     10     0.95     R--6
P600G     400     6     400     10     0.95     R--6
P600J     600     6     400     10     0.95     R--6
P600K     800     6     400     10     0.95     R--6
P600M     1000     6     400     10     0.95     R--6
