    PCB布板的基本法则讲解!
  • PCB布板的基本法则讲解!
  •   发布日期: 2021-11-19  浏览次数: 1,001

    PCB布板的基本法则讲解!

    1.我们要注意贴片器件(电阻电容)与芯片和其余器件的最小距离芯片:一般我们定义分立器件和IC芯片的距离0.5~0.7mm,特殊的地方可能因为夹具配置的不同而改变

    180062

    2.对于分立直插的器件
    一般的电阻如果为分立直插的比贴片的距离略大一般在1~3mm之间。注意保持足够的间距(因为加工的麻烦,所以直插的基本不会用)

    180065

    3.对于IC的去耦电容的摆放
    每个IC的电源端口附近都需要摆放去耦电容,且位置尽可能靠近IC的电源口,当一个芯片有多个电源口的时候,每个口都要布置去耦电容。

    180067

    4.在边沿附近的分立器件
    由于一般都是用拼板来做PCB,因此在边沿附近的器件需要符合两个条件,第一就是与切割方向平行(使器件的应力均匀),第二就是在一定距离之内不能布置器件(防止板子切割的时候损坏元器件)

    180069

    5.如果相邻的焊盘需要相连,首先确认在外面进行连接,防止连成一团造成桥接,同时注意此时的铜线的宽度。

    180070

    6.焊盘如果在铺通区域内需要考虑热焊盘(必须能够承载足够的电流),如果引线比直插器件的焊盘小的话需要加泪滴(角度小于45度),同样适用于直插连接器的引脚。

    180072

    7.元件焊盘两边的引线宽度要一致,如果时间焊盘和电极大小有差距,要注意是否会出现短路的现象,最后要注意保留未使用引脚的焊盘,并且正确接地或者接电源。

    180073

    8. 注意通孔最好不要打在焊盘上。

    180074

    9.另外就是要注意的是引线不能和板边过近,也不允许在板边铺铜(包括定位孔附近区域)

    180075

    10.大电容:首先要考虑电容的环境温度是否符合要求,其次要使电容尽可能的远离发热区域

    180076

    电容模型

    640-4
    640-5

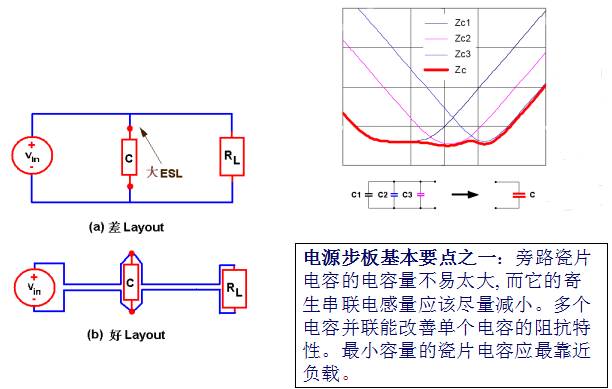

    电容并联高频特性

    640-6

    电感模型

    640-8

    电感特性

    640-7
    640-8

    镜象面概念

    640-9

    高频交流电流环路

    640-10

    过孔 (VIA) 的例子

    640-11

    PCB板层分割

    640-12

    降压式(BUCK)电源:功率部分电流和电压波形

    640-13

    降压式电源排版差的例子

    640-14

    电路等效图

    640-15

    PCB Trace - Via 电感估算

    640-16
    640-17

    焊盘(PAD)和旁路电容的放置

    640-18

    降压式电源排版的例子

    640-20

    降压式电源排版的例子

    640-19
