与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高
通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。
采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳和共阴。
1、快恢复二极管在继电器方面的应用
如下图，在继电器两端并联一个UF4007，它的反向重复峰值电压1000V、正向浪涌电流30A。继电器线圈是可以储存能量的，一旦线圈断电，它两端就会产生很大的反向电动势，如果在线圈两端并联一个快恢复二极管，使它产生一个回路，电动势通过这个回路使线圈储存的能量泄放。
2、快恢复二极管在IGBT开关管的应用
如下图是电磁炉全桥控制的LC振荡电路，Q1-Q4相互导通，在导通-关断过程中，会产生能量，这个二极管经常被称为寄生二极管或者续流二极管，IGBT作为开关用时候一般电压达到上千伏，因此肖特基二极管不适合。
3、快恢复二极管在BOOST升压等开关电源应用
1）如下图是BOOST升压电路，FR154为400V/1.5A快恢复二极管，起到防止电流倒灌作用

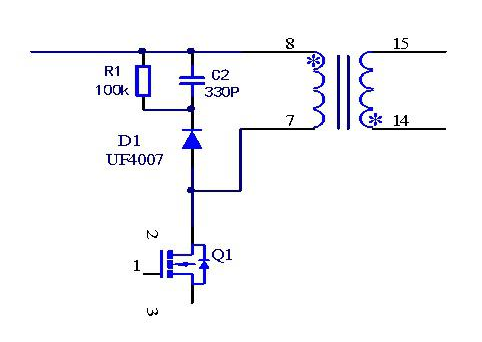

2）在RCD等钳位吸收回路应用，如下图D1/UF4007与R1、C2组成吸收回路
4、快恢复二极管在数字弧焊电源电路中应用
图13-12所示是数字弧焊电源电路中的变压整流滤波电路， R6622-17电路中的VD1和VD2是快恢复二极管，它们构成高频全波整电路。电路中的Rl和Cl、R2和C2构成两只二极管的保护电路，Ll是滤波电感。;;;;;;;;;;;;;;;;;;
5、快恢复二极管在逆变电源中应用
在逆变电源中的输出部分，需要高频快恢复的整流二极管来整流，在PFC斩波电路部分也有快恢复二极管来做续流二极管保护核心元件。
图为常见的逆变电路图，D2为常用的快恢复二极管。
将直流电变换成交流电称之为DC/AC变换，也就是通常所说的“逆变”。在某些特殊场合，例如卫星、飞机、舰船、潜艇等没有工频交流电源（50或60Hz），仅有蓄电池或太阳能电池可供使用，这些都是直流电源，当需要由这种电源向交流负载供电时，便需要DC/AC变换。此外，工频交流电对某些负载来说并不适用，例如飞机或相关的地面设备使用400 Hz交流电，感应加热需要使用中频或高频交流电，感应电动机变频调速需要在一定范围内可以任意变频、变压的交流电等。在有工频交流电源的情况下，先将工频交流电变成直流电，再经过逆变器变成所需频率和电压的交流电，这些应用都需要DC/AC变换技术。
