mos管三个工作区为完全导通区、截止区、线性区

MOSFET工作区域的判定方法（NMOS）：

当 Vgs < Vth 时，截止区。

当 Vgs > Vth 且 Vds < Vgs - Vth 时，变阻区。

当 Vgs > Vth 且 Vds > Vgs - Vth 时，饱和区(恒流区)。

其中 Vth 是 MOS管 的一个重要参数——开启电压。

当MOS管 工作在变阻区内时，其沟道是“畅通”的，相当于一个导体。在 Vds Vds < Vgs - Vth时近似满足V-I的线性关系，即有一个近似固定的阻值。此阻值受 Vgs 控制，故称变阻区域。

MOS管 工作在饱和区（恒流区）与 BJT 的饱和区不同，称 MOS管此区为饱和区，主要表示 Vds 增加 Id 却几乎不再增加——也即电流饱和。其实在此饱和区内，MOS管 和 BJT 都处于受控恒流状态，故也称其为恒流区。

N沟道增强型MOS管的四个区域

1）可变电阻区（也称非饱和区）

满足Ucs》Ucs（th）（开启电压），uDs《UGs-Ucs（th），为图中预夹断轨迹左边的区域其沟道开启。在该区域UDs值较小，沟道电阻基本上仅受UGs控制。当uGs一定时，ip与uDs成线性关系，该区域近似为一组直线。这时场效管D、S间相当于一个受电压UGS控制的可变电阻。

2）恒流区（也称饱和区、放大区、有源区）

满足Ucs≥Ucs（h）且Ubs≥UcsUssth），为图中预夹断轨迹右边、但尚未击穿的区域，在该区域内，当uGs一定时，ib几乎不随UDs而变化，呈恒流特性。i仅受UGs控制，这时场效应管D、S间相当于一个受电压uGs控制的电流源。场效应管用于放大电路时，一般就工作在该区域，所以也称为放大区。

3）夹断区（也称截止区）

夹断区（也称截止区）满足ucs《Ues（th）为图中靠近横轴的区域，其沟道被全部夹断，称为全夹断，io=0，管子不工作。

4）击穿区位

击穿区位于图中右边的区域。随着UDs的不断增大，PN结因承受太大的反向电压而击穿，ip急剧增加。工作时应避免管子工作在击穿区。

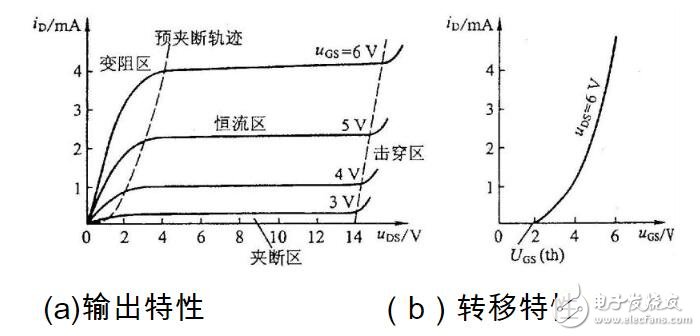

转移特性曲线可以从输出特性曲线。上用作图的方法求得。例如在图3（ a）中作Ubs=6V的垂直线，将其与各条曲线的交点对应的i、Us值在ib- Uss 坐标中连成曲线，即得到转移性曲线，如图3（b）所示。
