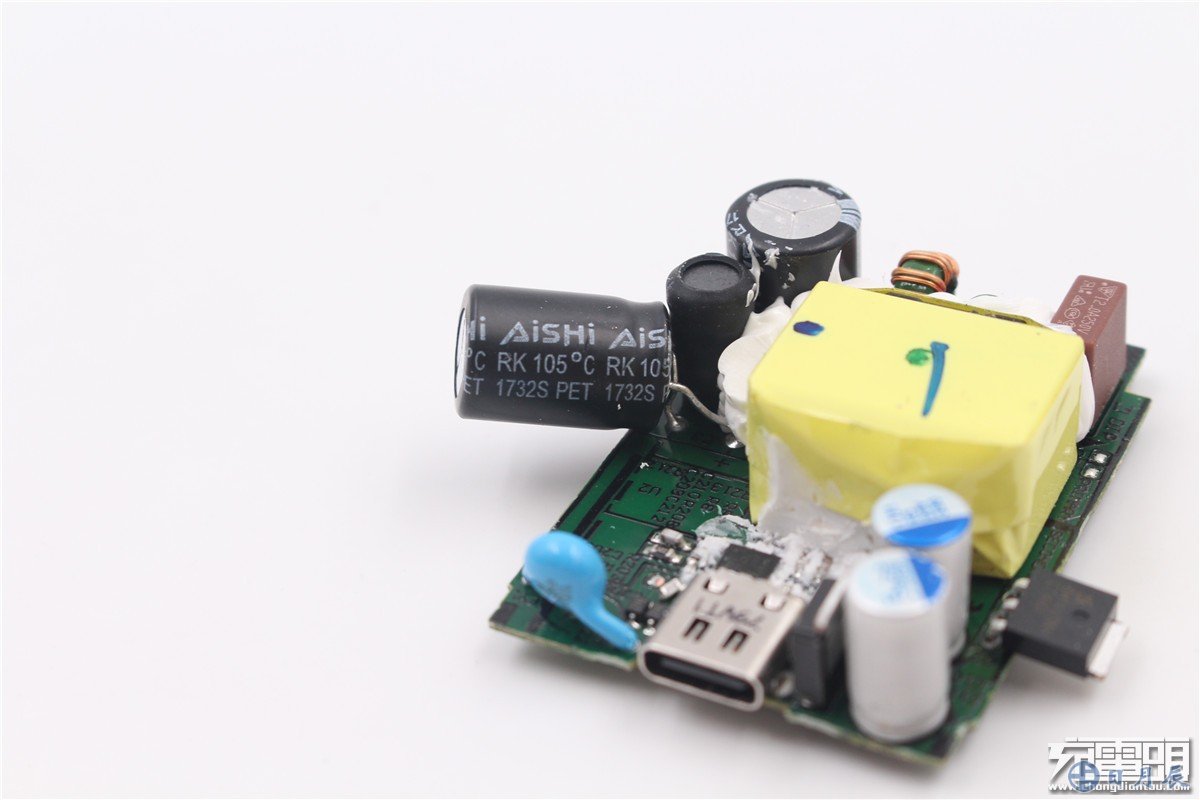

输出端为Type-C接口、两颗固态滤波电容、MOS管、Y型抗干扰电容等。

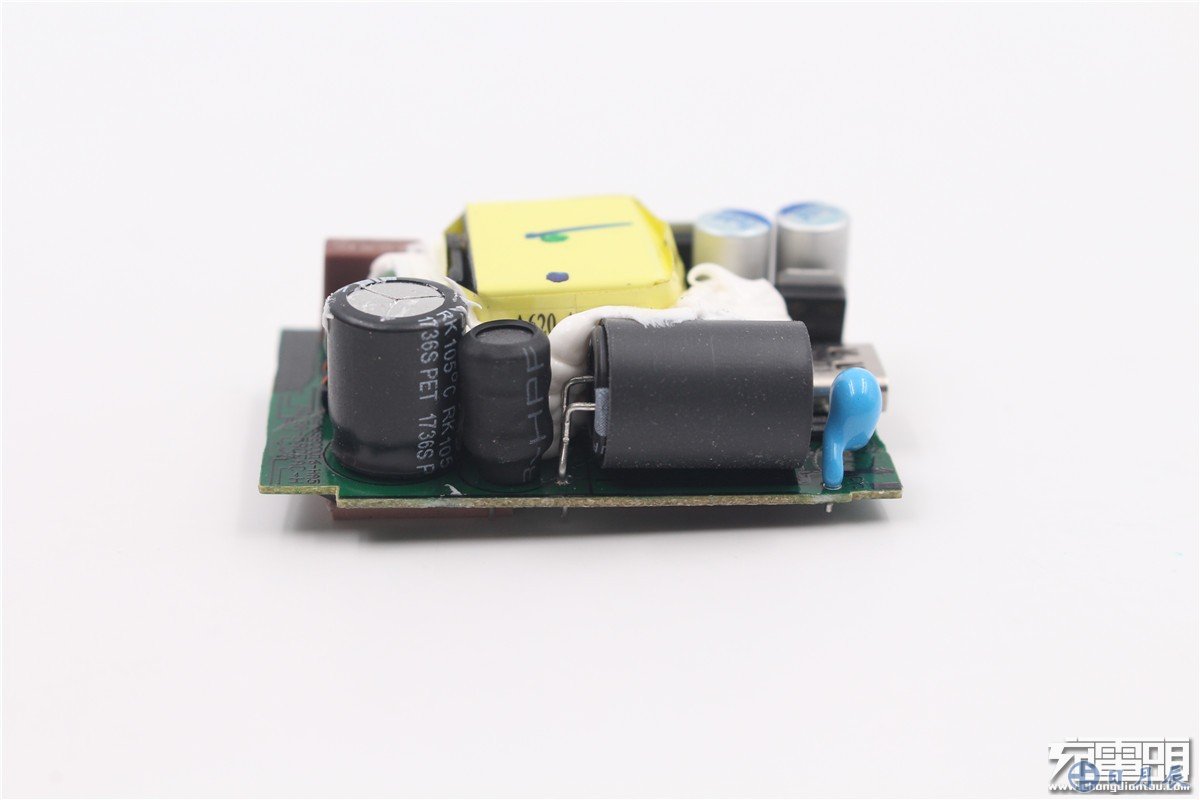

侧面一颗电解电容卧在PCB板上。

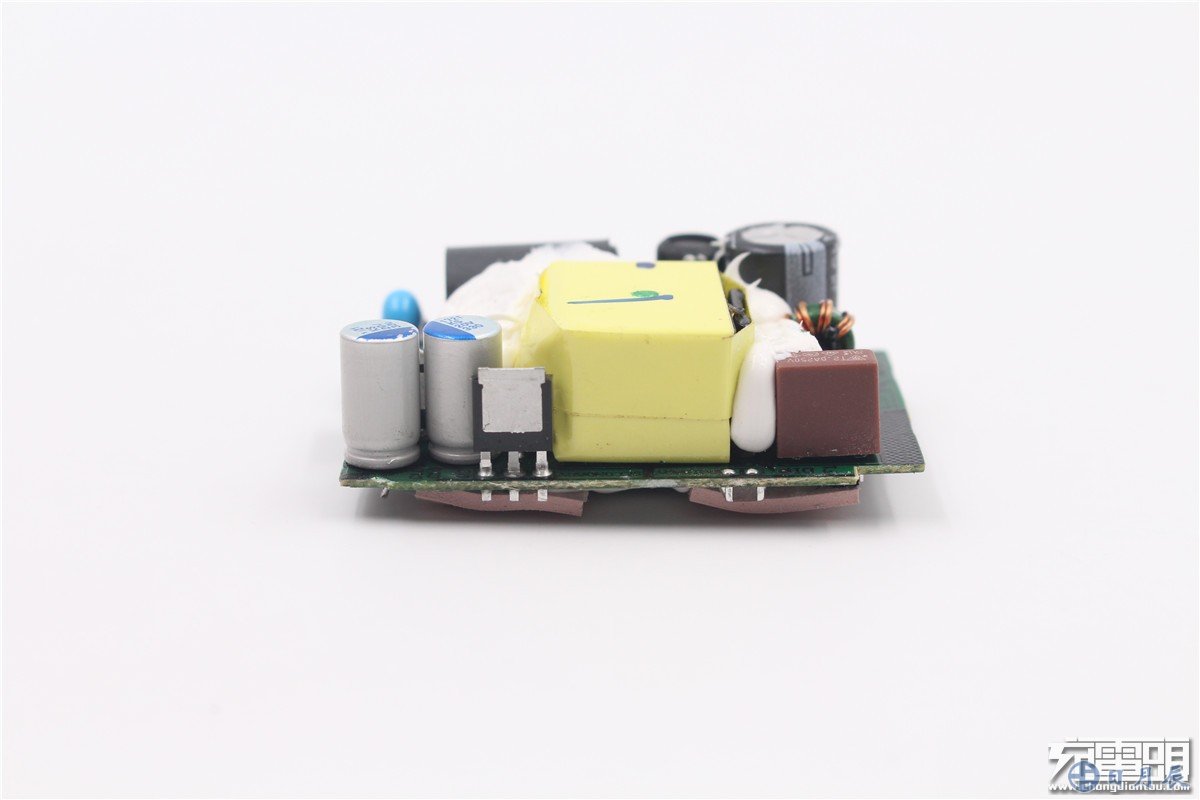

另一面有一颗MOS管。

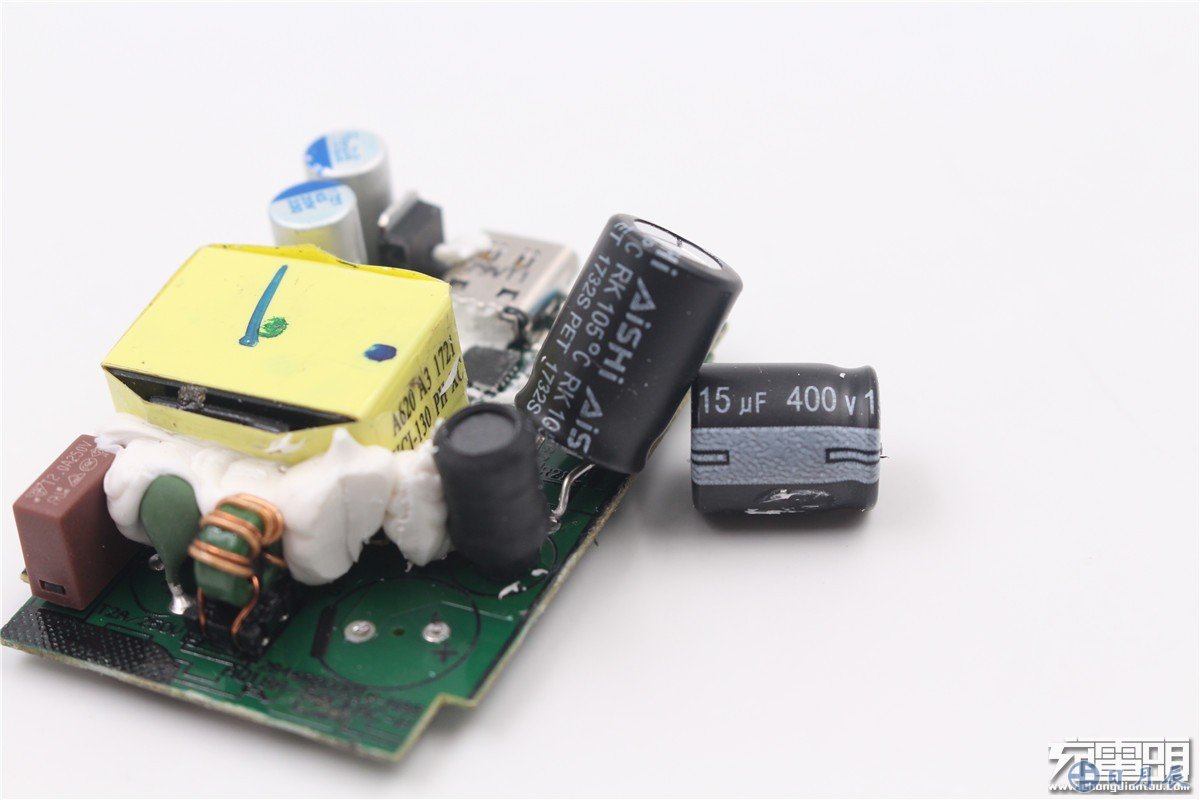

输入端两颗电解电容均来自AiSHi艾华品牌。

规格分别为400V 18μF和400V 15μF。

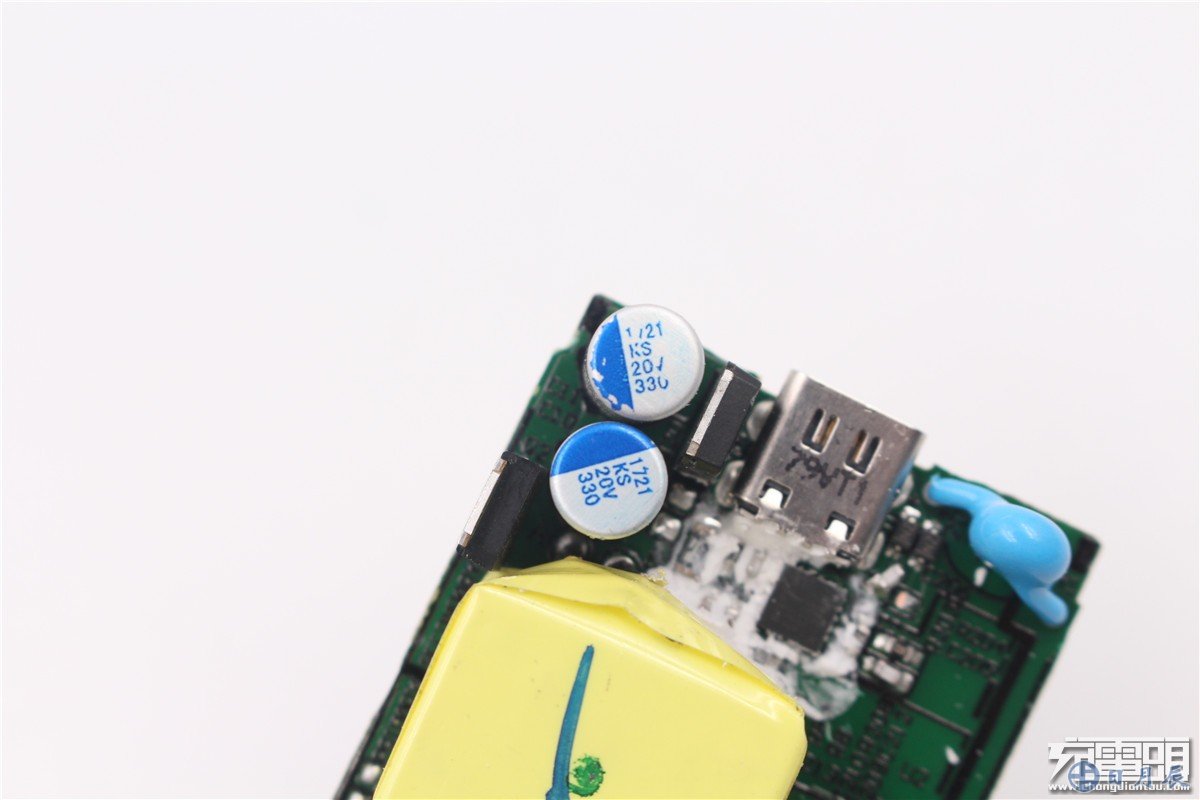

输出两颗端固态电容规格均为20V 330μF。

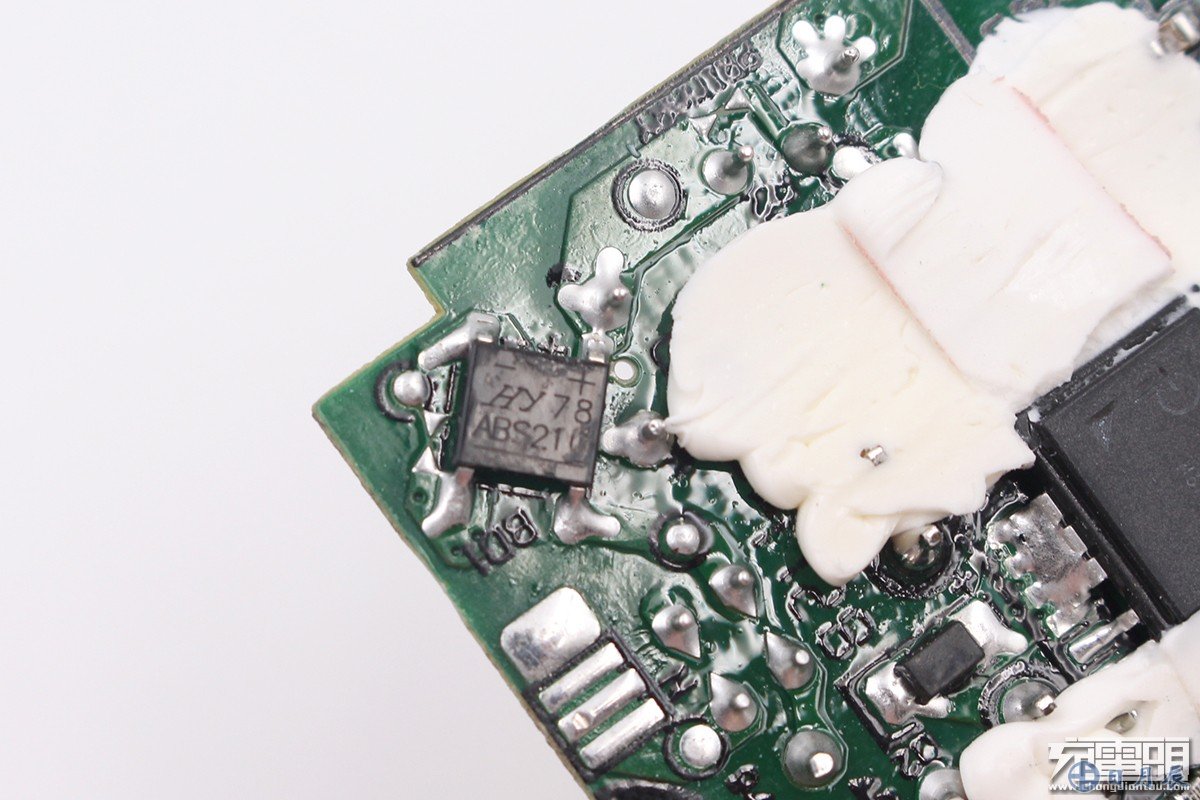

输入端整流桥，丝印HY78 ABS210。

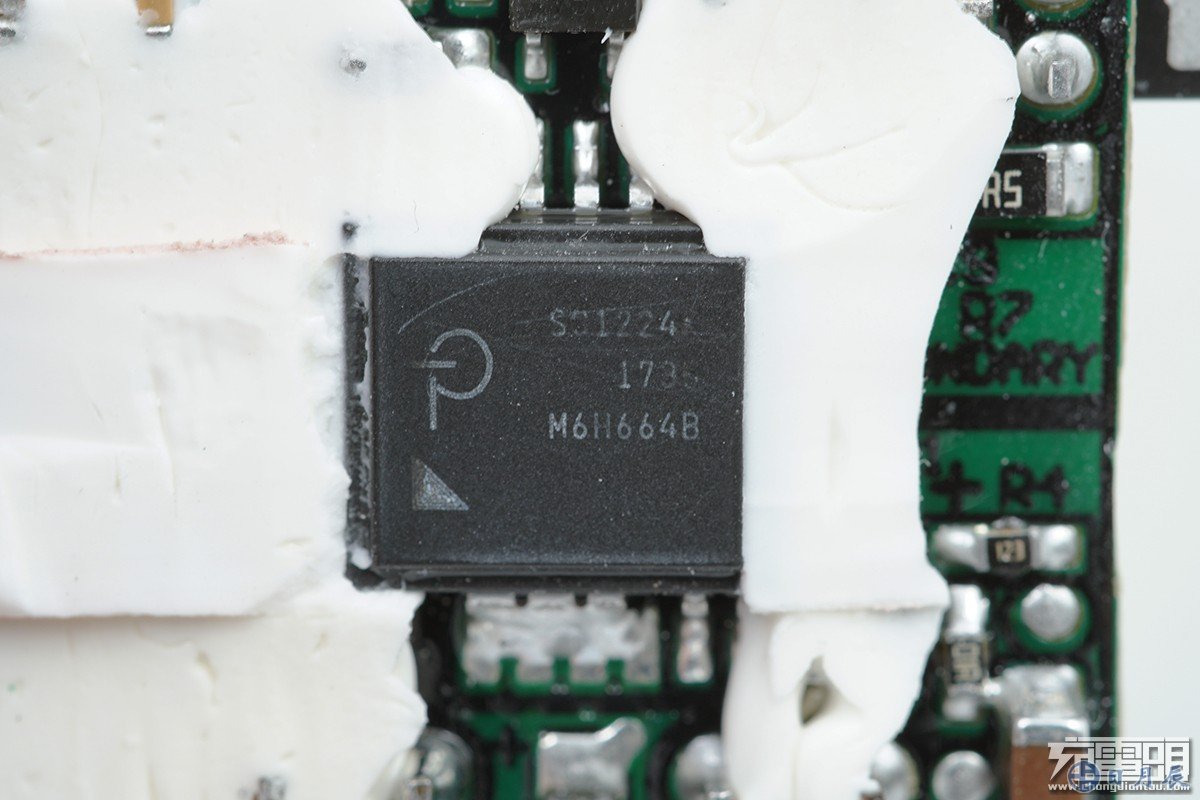

PCB板背面为充电器主控芯片，来自PI公司的SC1224K。

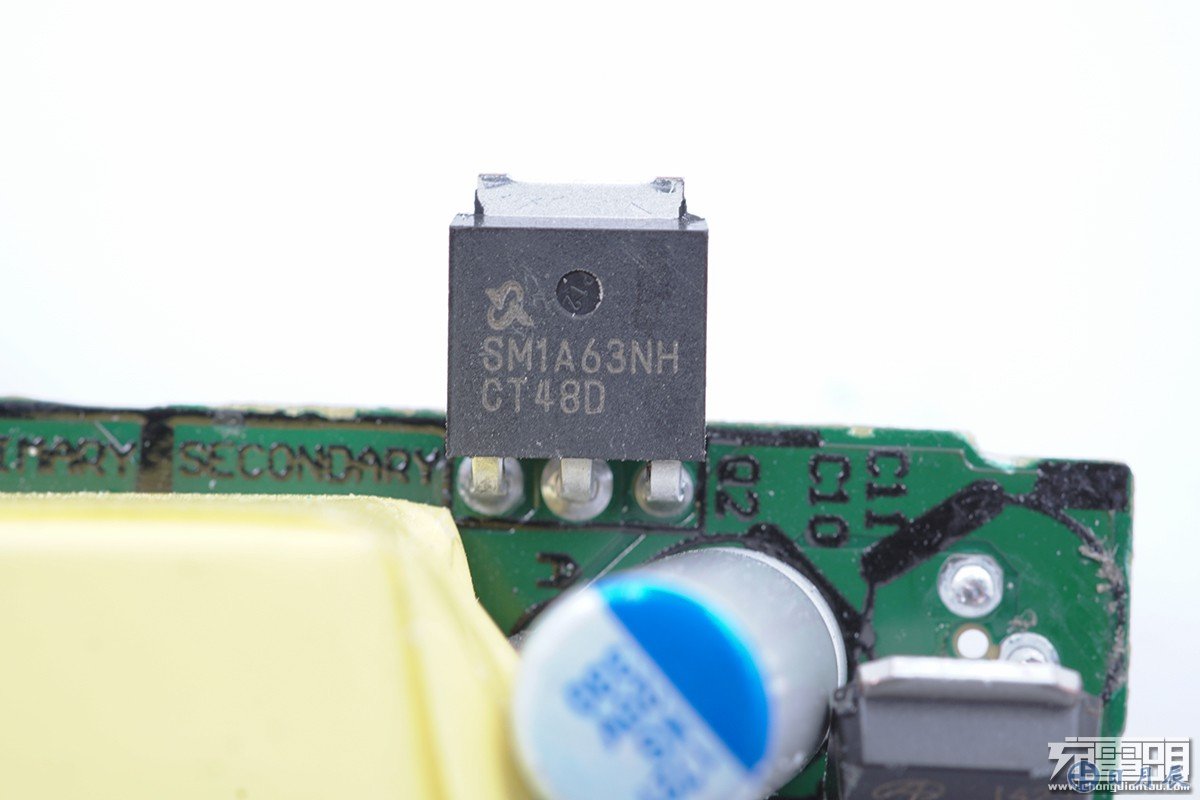

来自sinopower同步整流管，型号SM1A63NHUB。

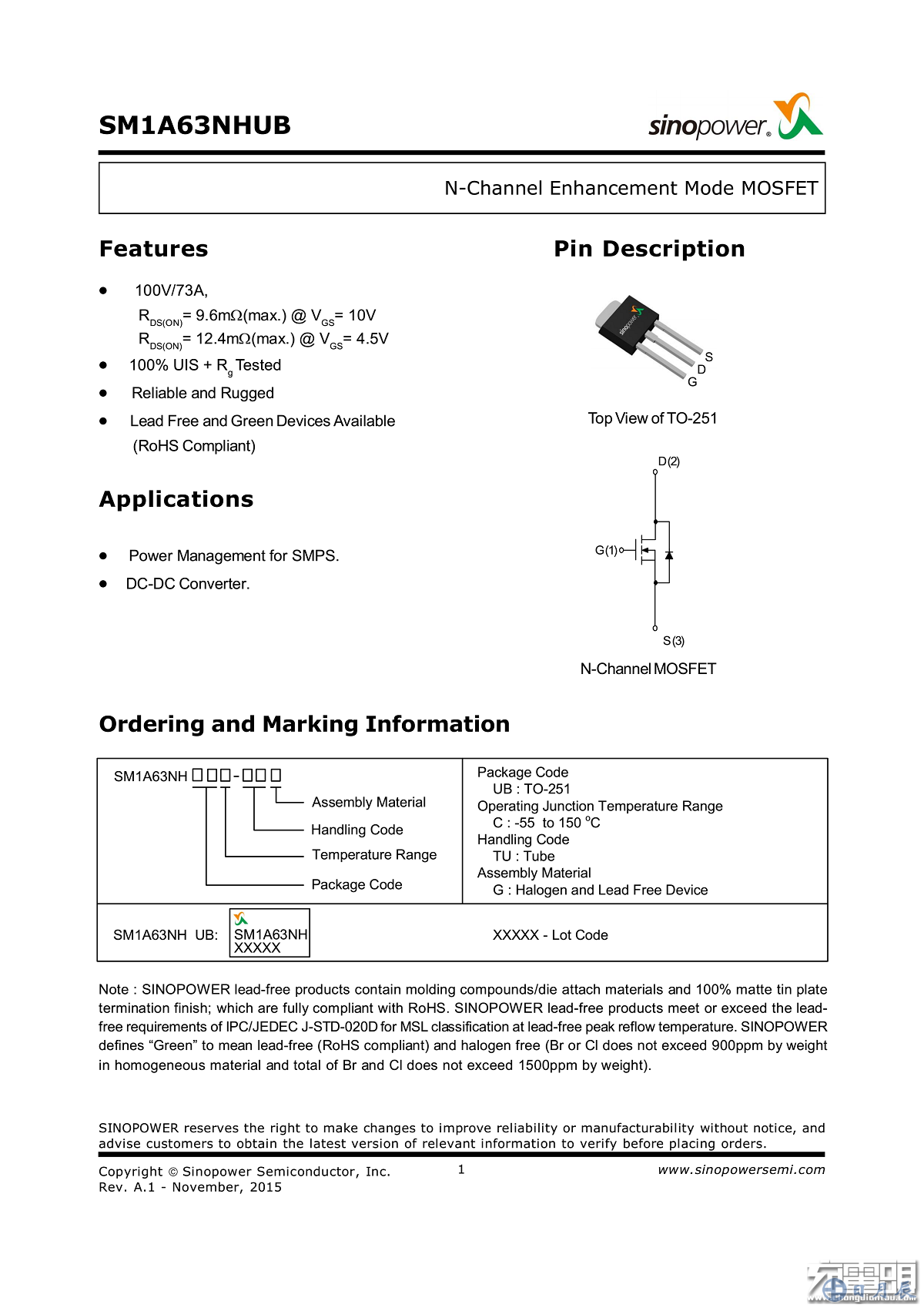

sinopower SM1A63NHUB详细资料。

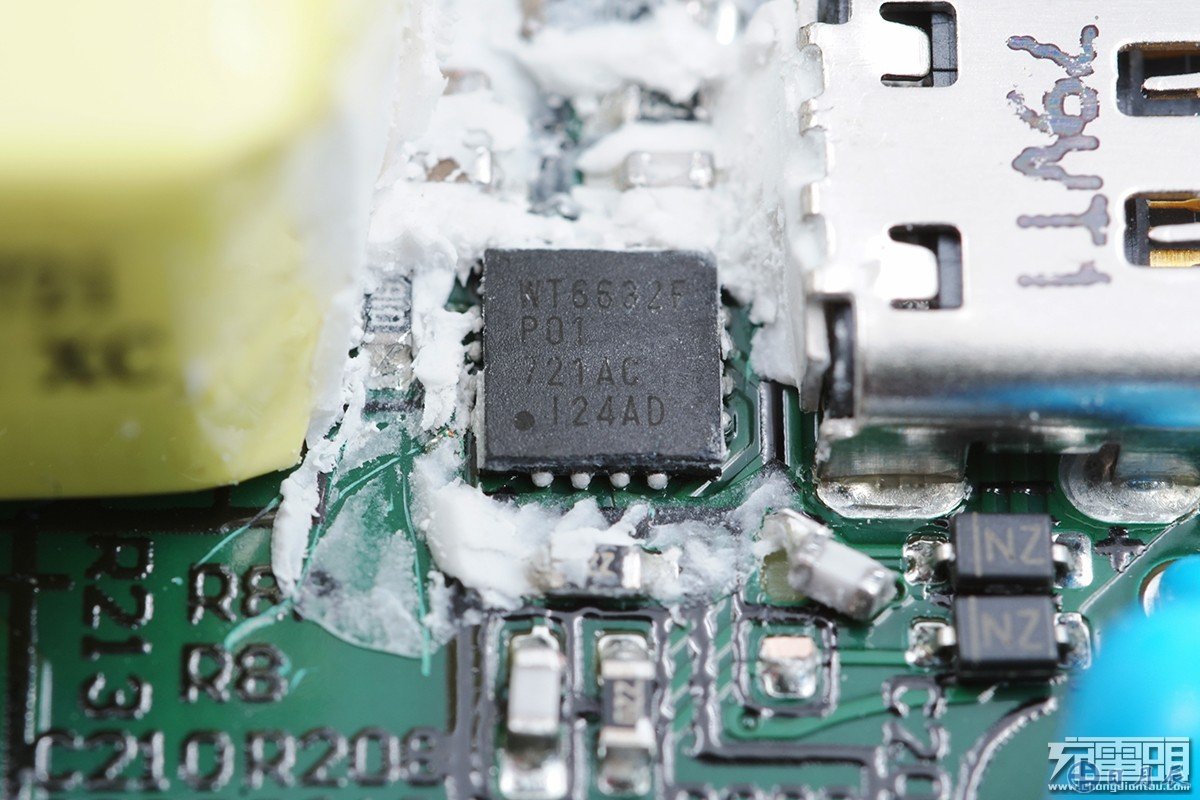

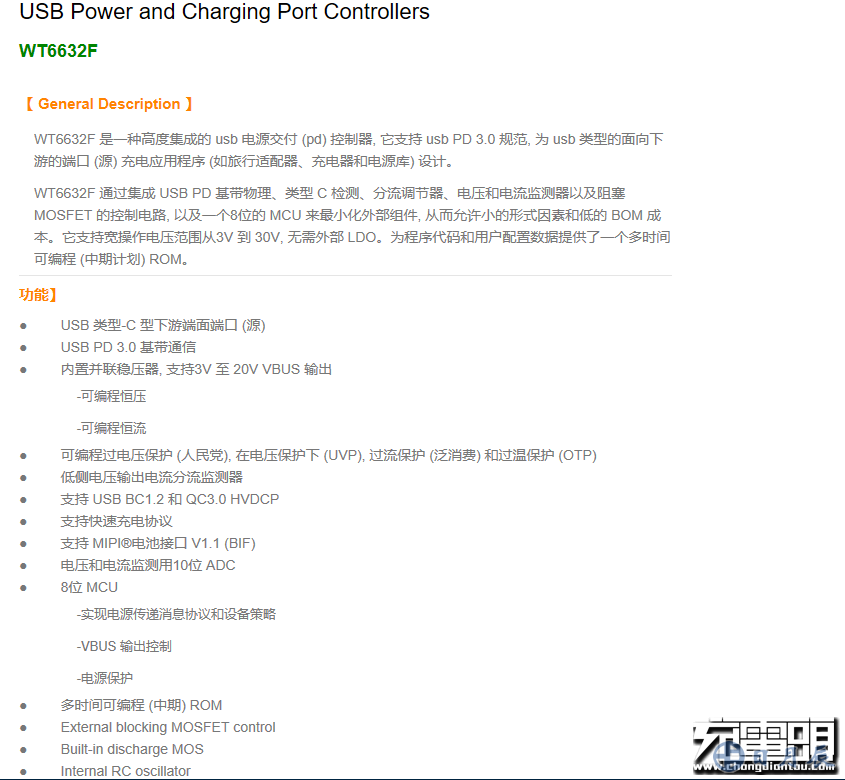

USB-C输出输出控制器，Weltrend伟诠WT6632F，通过了USB PD3.0认证。

伟诠WT6632F是一种高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为USB类型的面向下游的端口 (源) 充电应用程序 (如旅行适配器、充电器和电源库) 设计。WT6632F通过集成 USB PD基带物理、类型 C 检测、分流调节器、电压和电流监测器以及阻塞 MOSFET 的控制电路, 以及一个8位的 MCU 来最小化外部组件，从而允许小的形式因素和低的 BOM 成本。

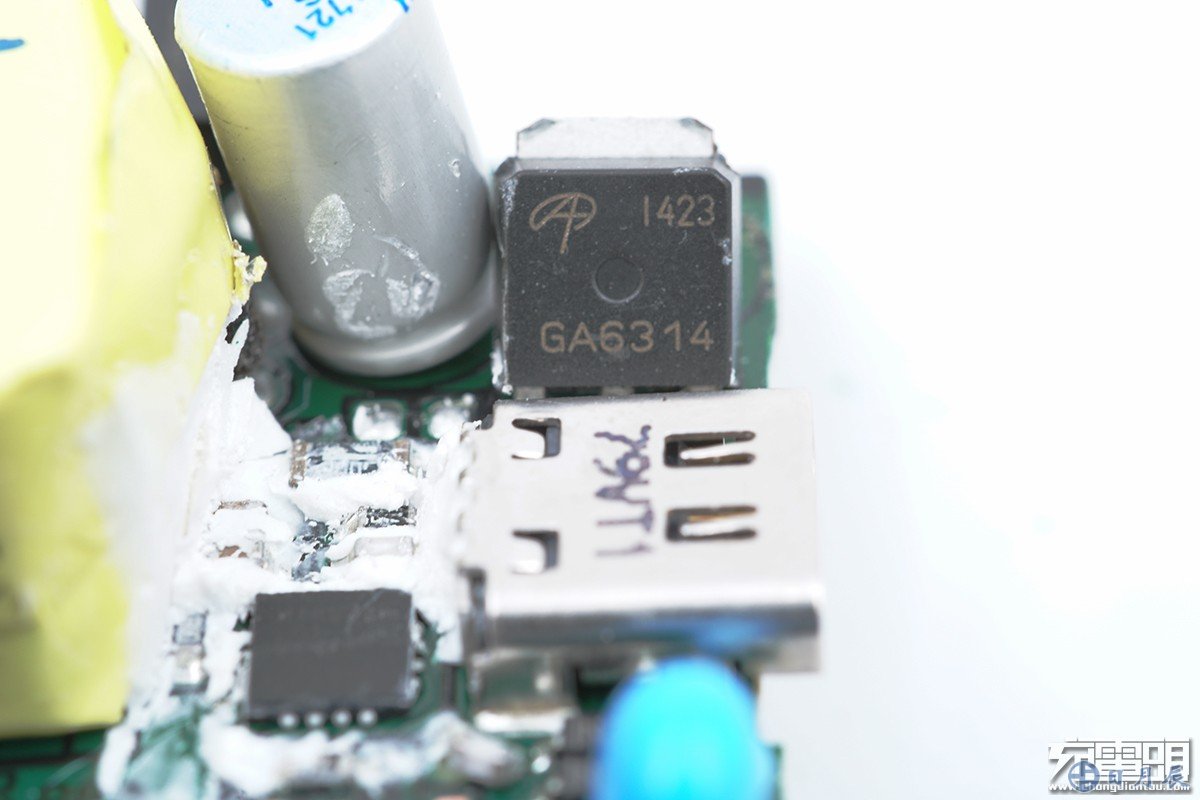

AON1423作为USB-C口的输出VBUS开关。

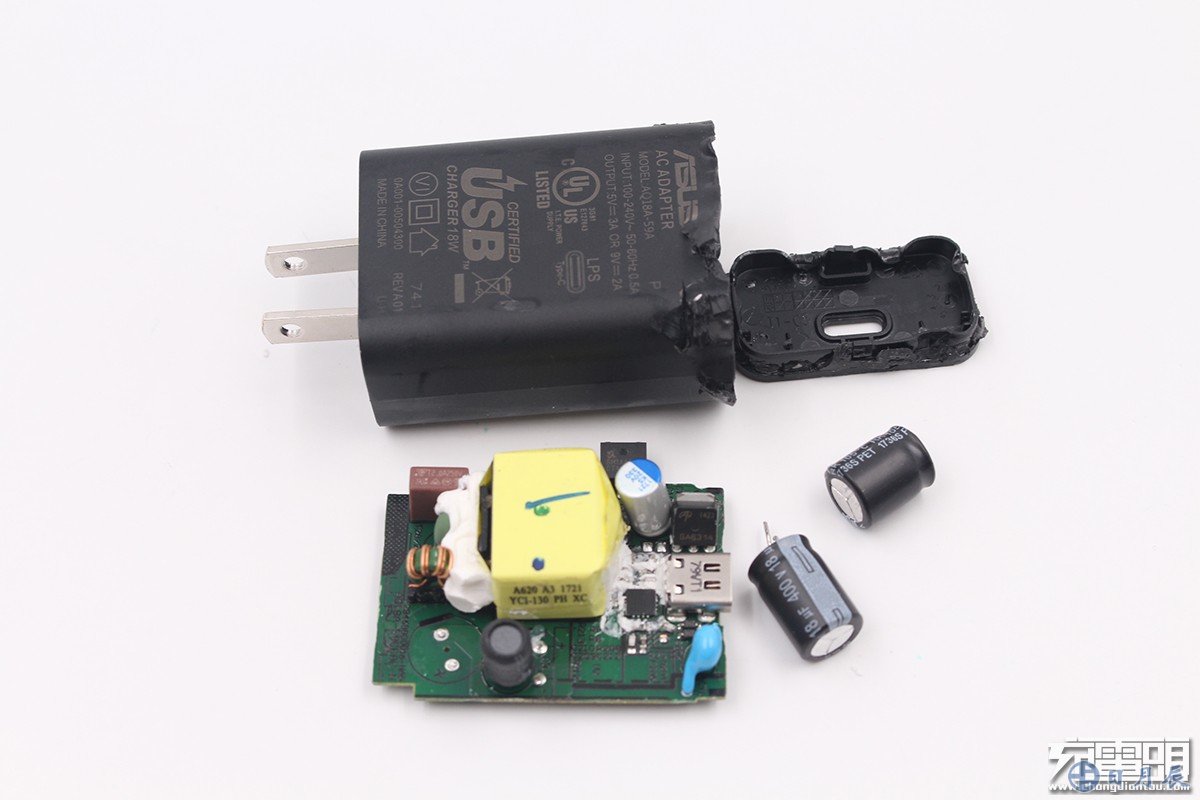

拆解完毕。

充电头网拆解总结

华硕这款18W USB PD充电器的最大卖点就是整个产品都通过了USB-IF协会的认证，充电器整体的性能自然是有足够保障。通过拆解，我们发现ASUS华硕这款18W USB PD充电器与充电头网此前拆解的一款飞宏充电器基本用的是同一套方案，均采用PI公司的SC1224K主控以及sinopower的同步整流管。不过在协议方面，华硕这款充电器采用的伟诠WT6632F是一颗过了USB PD3.0认证的芯片，而飞宏18W充电器采用的伟诠WT6630P是一颗USB PD2.0芯片。在电容以及VBUS开关管的选型上也有些许差别。
