今天就为大家带来这款通过协会认证的USB PD充电器的拆解。

一、华硕18W USB PD充电器外观

ASUS华硕这款USB PD充电器采用纯黑色外壳，采用美规标准插脚，正面印满产品相关信息。

充电器品牌：ASUS；产品型号：AQ18A-59A；输入：100-240V 50/60Hz 0.5A；输出：5V/3A、9V/2A；充电器已经通过了USB-IF协议认证、加拿大及美国UL安规认证，并且支持VI级能效标准。

充电器除了正面由参数之外，其他外壳部分均为没有印字，非常简洁。

ASUS华硕这款充电器配备的是一个USB-C的输出接口，纵向布置，与此前见到的坚果R1充电器有别。

三款USB PD充电器体积对比，从左到右分别是坚果R1原装18W QC4+充电器、华硕USB PD3.0充电器、坤兴27W QC4+充电器。

二、华硕18W USB PD充电器测试

通过ChargerLAB POWER-Z KT001检测，ASUS华硕这款充电器支持USB PD3.0标准，输出参数为5V/3A以及9V/2A，与标称一致。

除了USB PD 3.0快充协议之外，这款充电器并不支持其他任何快充协议。给iPhone X充电，功率可以达到13.6W左右。

充iPhone 8 Plus，功率可达到15.6W左右。

充华为mate 9，功率约为17W。

兼容充电小米5充电，但是不能实现快充。

充紫米10号移动电源，功率约18.2W。

充全汉USB PD移动电源，功率约16.3W。

三、华硕18W USB PD充电器拆解

费尽周折才打开声波焊接的外壳。

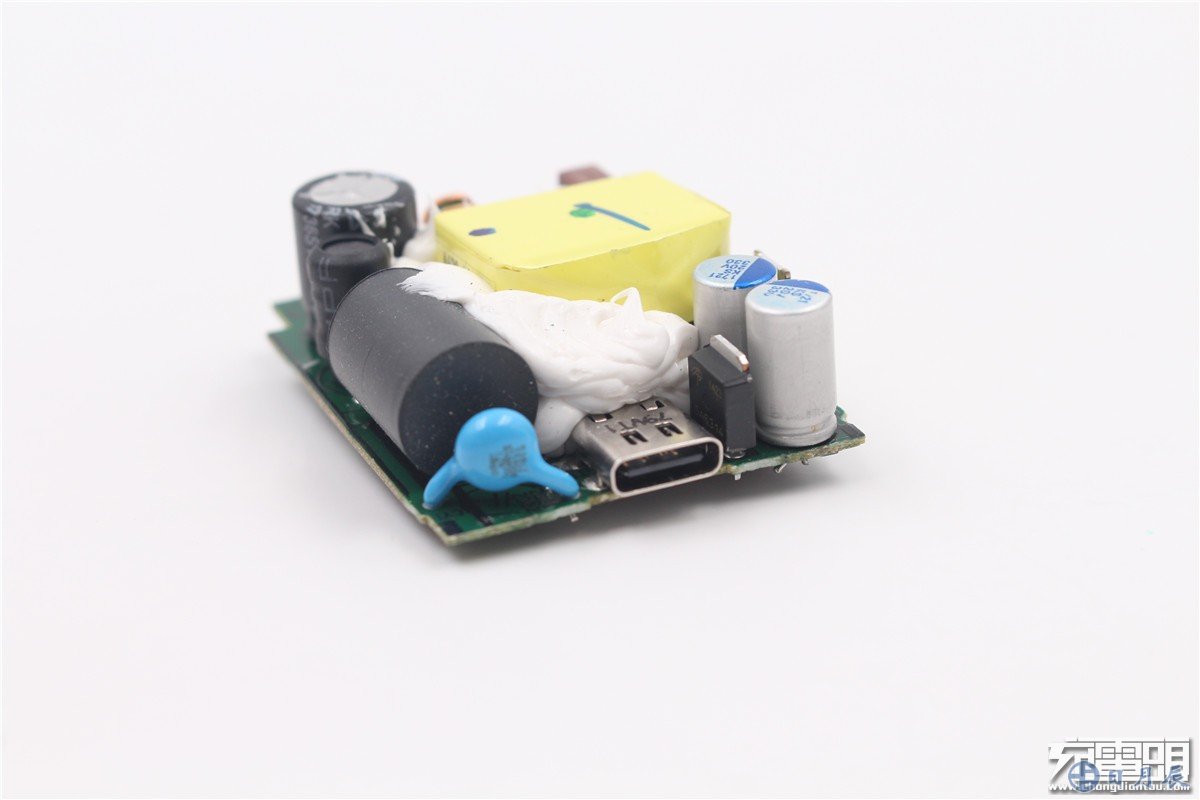

PCB板正面打满胶水。

PCB板反面涂有胶水并贴有散热贴。

输入端电感线圈、按规电容、热敏电阻、高压滤波电解电容等。
