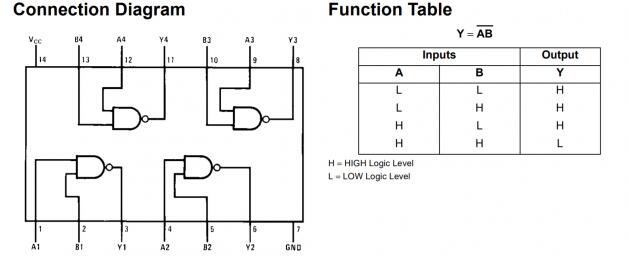

74ls00引脚图及功能

Texas Instruments的SN74LS00N引脚的分配： 1、2输入，3输出; 4、5输入，6输出; 7接地; 9、10输入，8输出; 11、12输入，13输出; 14 接电源。

SN74LS00N包含四个独立的门，每个门执行逻辑与非门的功能。

74ls00真值表

绝对最大额定值是指超过该额定值的数值设备的安全性无法得到保证。这个装置不应该是在这些极限下操作。参数值定义在电特性表不能保证在绝对最大额定值。详细请参照“推荐操作条件”表。

74ls00特性参数

栅极数量： 4 Gate

输入线路数量： 2 Input

输出线路数量： 1 Output

高电平输出电流： -16 mA

低电平输出电流： 0.4mA

传播延迟时间： 22ns

电源电压-最大： 5.25 V

电源电压-最小： 4.75 V

最小工作温度： 0°C

最大工作温度： +70°C

封装： PDIP-14

功能： NAND

逻辑系列： LS

逻辑功能： NAND

产品种类： 逻辑门

高度： 3.56 mm

长度： 19.56 mm

宽度： 6.6 mm

逻辑类型： Bipolar

工作电源电压： 5 V

单位重量： 1.620 g
