电容分为电解电容，陶瓷电容，钽电容等。陶瓷电容在移动智能产品中使用广泛，其中又分为三端子电容和两端子电容。

人们常说三端子电容高频特性好，那么作为一名硬件工程师，你了解三端子电容吗？

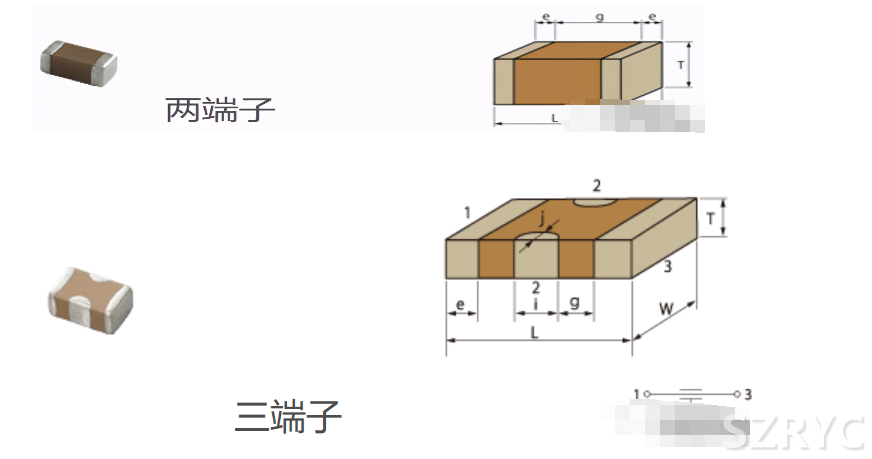

下图是两端子电容和三端子电容的实物对比图：

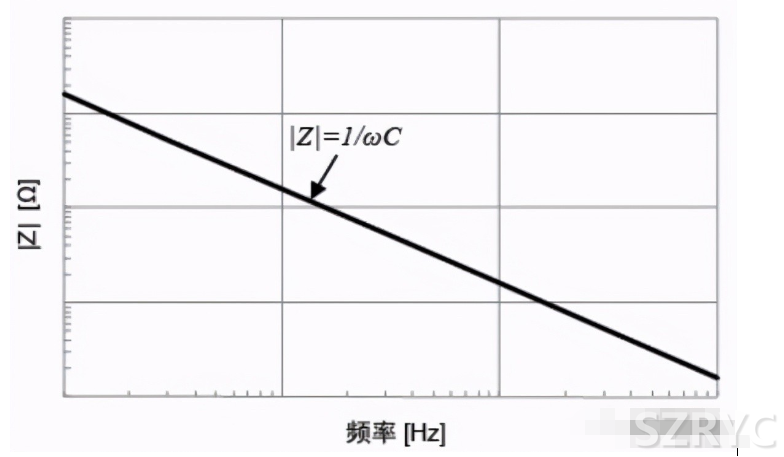

理想的电容，随着频率的增加，阻抗越来越低。见下图的阻抗频率曲线。

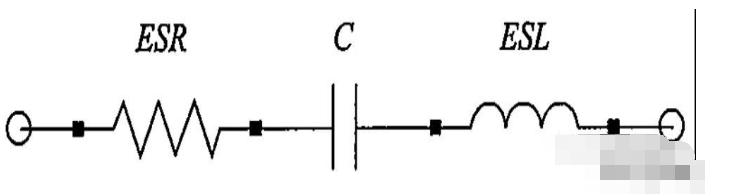

然而实际电容是有寄生参数的，下图是电容的简化等效模型，由于串联等效电阻ESR和串联等效电感ESL的存在，使得电容的阻抗频率特性产生了巨大变化。

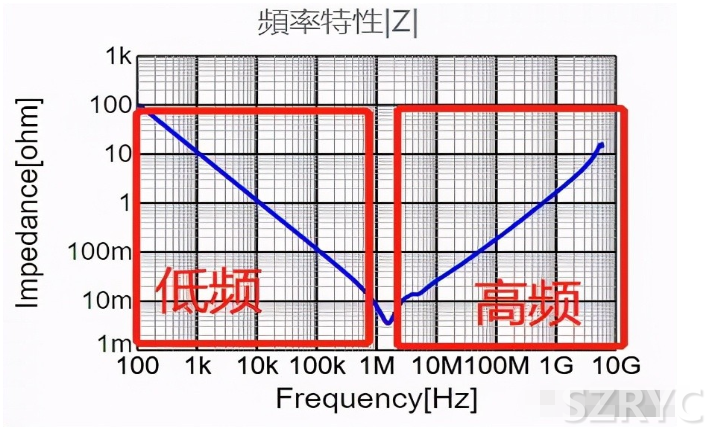

下图是实际电容的阻抗频率特性，我们可以看到在低频段，电容起主导作用，阻抗随着频率增加而降低，然而高频段是电感起主导作用，阻抗随着频率增加而增加，这部分正是我们不希望看到的。

所谓的三端子电容高频特性好，就是它的ESL低。

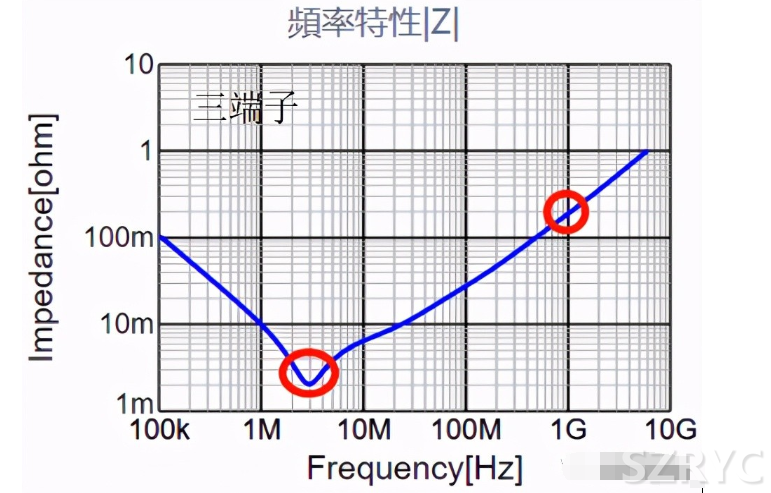

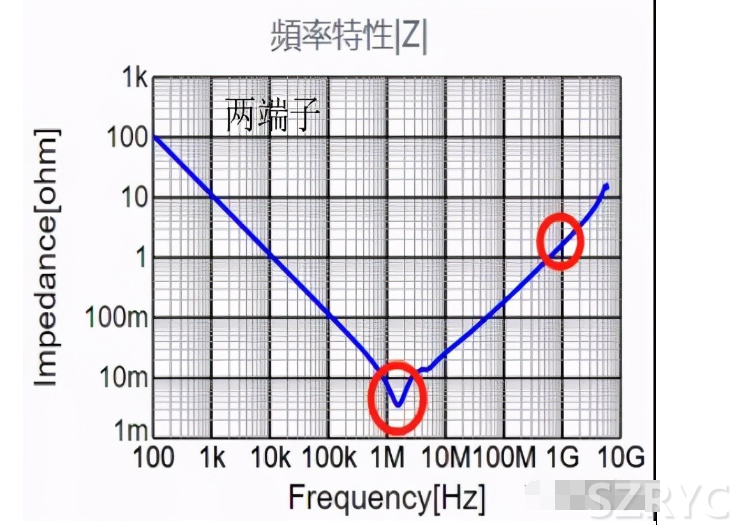

我们对比下22uf的两端子电容和三端子电容的阻抗差异。可以看到两端子电容在1.05Mhz 处阻抗大约3mΩ，三端子电容谐振频率高一些，在3Mhz处阻抗只有大约2mΩ；最主要的高频部分，两端子电容在1Ghz处甚至超过了1Ω，而三端子电容只有110mΩ。

三端子电容完胜！

那么为什么三端子电容的高频特性好呢？

同样的问题：为什么三端子电容的ESL小？

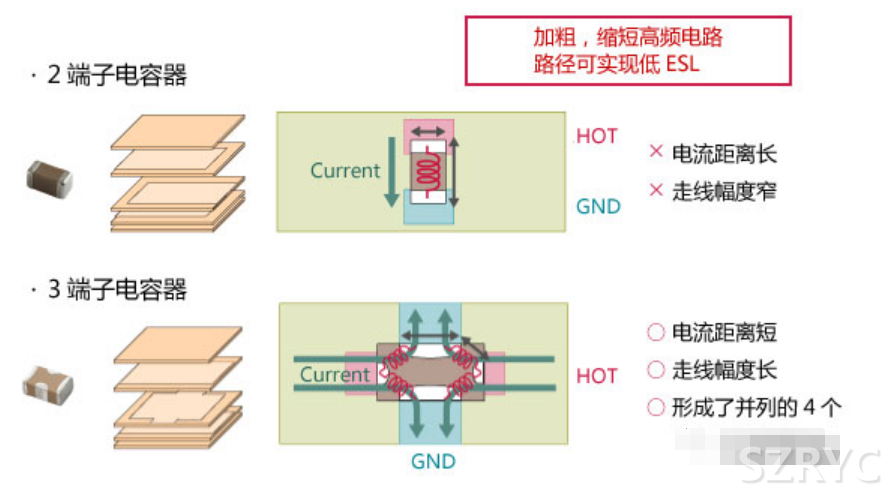

那是因为三端子电容结构特殊，缩短了电流路径，使得ESL具有并联的特性，进而减小了ESL，使得高频特性好。
