MOS管方向的判断方法

MOS管是压控流器件，也就是由栅极上所加的电压控制漏极与源极之间电流。MOSFET管是FET的一种，可以被制造为增强型或者耗尽型，P沟道或N沟道共四种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管。实际应用中，NMOS居多。

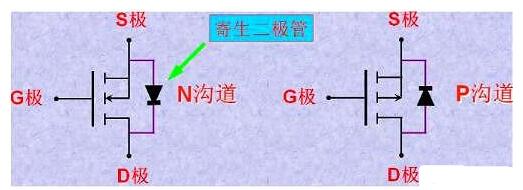

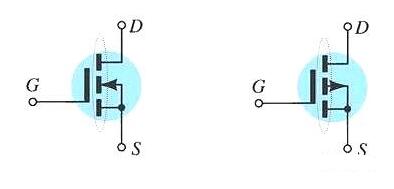

下图左边是N沟道的MOS管，右边是P沟道的MOS管寄生二极管的方向如何判断呢？它的判断规则就是对于N沟道，由S极指向D极；对于P沟道，由D极指向S极。

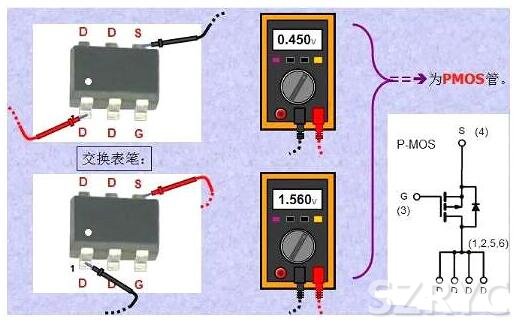

如何分辨三个极？D极单独位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的位置是相对固定的，记住这一点很有用。请注意：不论NMOS管还是PMOS管，上述PIN脚的确定方法都是一样的。

MOS管导通特性导通的意思是作为开关，相当于开关闭合。

mos管如何控制电流方向

mos管如何控制电流方向的呢，随着科技的飞速发展，人们的日常生活已然离不开电子产品，而电子产品在生产的时候都会用到MOS管来精准控制电流。在MOS管实际使用的过程中，MOS管既可用于放大电流，又可以作为电子开关。由于应用广泛，已然成为电子设备必不可少的电子元件。而在使用过程中，MOS管是通过加在输入端栅极的电压来控制输出端漏极的电流。

MOS管是电压控制器件，也就是需要使用电压控制G脚来实现对管子电流的控制。市面上最常见的是增强型N沟通MOS管，厂家可以用一个电压来控制G的电压，MOS管导通电压一般在2-4V，不过要完全控制，这个值要上升到10V左右。

mos管如何控制电流方向的基本方法

用一个控制电压（比较器同相输入端）和一个参考电压（比较器反相输入端），同时进入电压比较器（比较器电源接正12V和地，比如LM358当比较器），比较器的输出经过5.1K电阻上拉后接G脚，如果控制电压比参考电压高，则控制MOS管导通输出电流。

参考电压可以来自于采样电阻，也就是在NMOS的S极接一个大功率小电阻后接地，这个电阻做电流采样，当电流流过电阻后会形成电压，把它放大处理后做参考。

刚开始的时候，电流很小，所以控制电压比参考电压高很多。这时候G脚基本上都加了12V，可以使管子迅速导通，在很短时间后，当电流增大逐步达到某个值时，参考电压迅速上升，与控制电压接近并超过时，比较器就输出低电平（接近0V）使管子截止，电流减小。然后电流减少后，参考电压又下去，管子又导通，电流又增大，周而复始。

如果你用D/A输出代替控制电压，则可以获得对MOS管的精确控制，以前实现过输出范围10-2000mA，步进1mA，输出电流精度正负1mA的水平。
