MOS管开关电路是利用一种电路，是利用MOS管栅极（g）控制MOS管源极（s）和漏极（d）通断的原理构造的电路。MOS管分为N沟道与P沟道，所以开关电路也主要分为两种。本文为大家带来三种pwm驱动mos管开关电路解析。

常见pwm驱动mos管开关电路

IRF540就是很常用的MOS管了，特殊负载如H桥里面的双MOS驱动。有专用的驱动芯片如IR2103

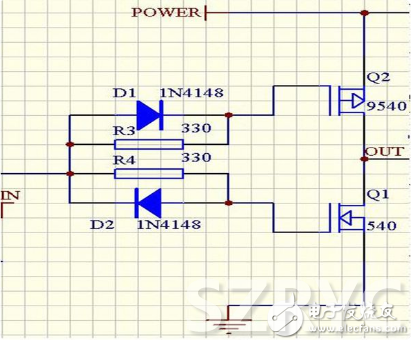

如果只是单个MOS管的普通驱动方式像这种增强型NMOS管直接加一个电阻限流即可。由于MOS管内部有寄生电容有时候为了加速电容放电，会在限流电阻反向并联一个二极管。

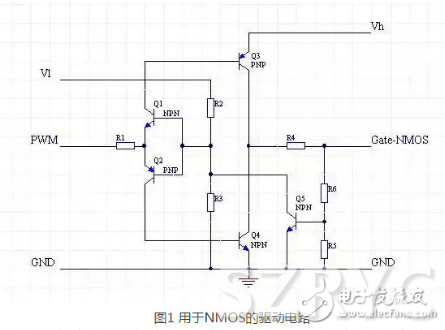

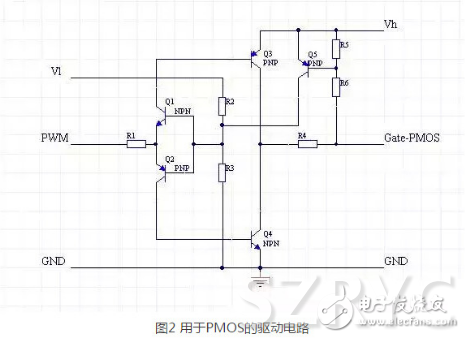

用于NMOS的驱动电路和用于PMOS的驱动电路

针对NMOS驱动电路做一个简单分析：

Vl和Vh分别是低端和高端的电源，两个电压可以是相同的，但是Vl不应该超过Vh。

Q1和Q2组成了一个反置的图腾柱，用来实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。

R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比较陡直的位置。

Q3和Q4用来提供驱动电流，由于导通的时候，Q3和Q4相对Vh和GND最低都只有一个Vce的压降，这个压降通常只有0.3V左右，大大低于0.7V的Vce。

R5和R6是反馈电阻，用于对gate电压进行采样，采样后的电压通过Q5对Q1和Q2的基极产生一个强烈的负反馈，从而把gate电压限制在一个有限的数值。这个数值可以通过R5和R6来调节。

最后，R1提供了对Q3和Q4的基极电流限制，R4提供了对MOS管的gate电流限制，也就是Q3和Q4的Ice的限制。必要的时候可以在R4上面并联加速电容。

这个电路提供了如下的特性：

1，用低端电压和PWM驱动高端MOS管。

2，用小幅度的PWM信号驱动高gate电压需求的MOS管。

3，gate电压的峰值限制

4，输入和输出的电流限制

5，通过使用合适的电阻，可以达到很低的功耗。

6，PWM信号反相。NMOS并不需要这个特性，可以通过前置一个反相器来解决。
