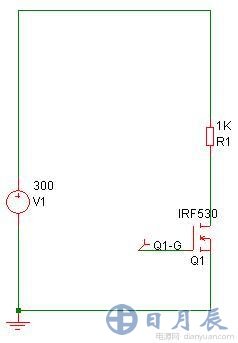

首先，来做一个实验，把一个MOSFET的G悬空，然后在DS上加电压，那么会出现什么情况呢？很多工程师都知道，MOS会导通甚至击穿。这是为什么呢？因为我根本没有加驱动电压，MOS怎么会导通？用下面的图，来做个仿真：

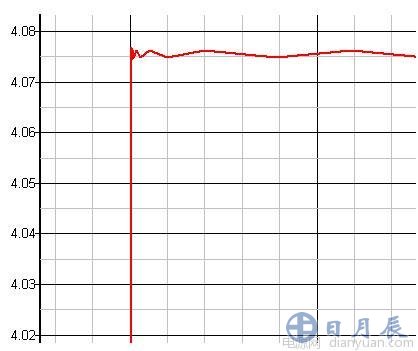

去探测G极的电压，发现电压波形如下：

G极的电压居然有4V多，难怪MOSFET会导通，这是因为MOSFET的寄生参数在捣鬼。

关于MOSFET的寄生参数的描述，可以参考蜘蛛先生的帖子：http://bbs.dianyuan.com/topic/579603

这种情况有什么危害呢？实际情况下，MOS肯定有驱动电路的么，要么导通，要么关掉。问题就出在开机，或者关机的时候，最主要是开机的时候，此时你的驱动电路还没上电。但是输入上电了，由于驱动电路没有工作，G级的电荷无法被释放，就容易导致MOS导通击穿。那么怎么解决呢？

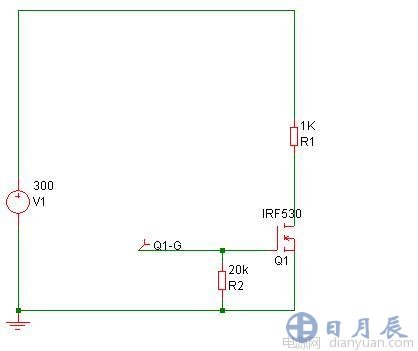

在GS之间并一个电阻.

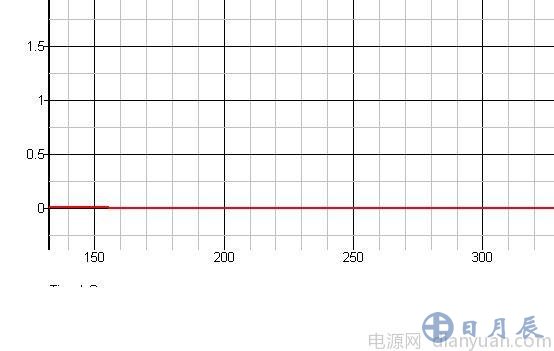

那么仿真的结果呢:

几乎为0V.

什么叫驱动能力，很多PWM芯片，或者专门的驱动芯片都会说驱动能力，比如384X的驱动能力为1A，其含义是什么呢？

假如驱动是个理想脉冲源，那么其驱动能力就是无穷大，想提供多大电流就给多大。但实际中，驱动是有内阻的，假设其内阻为10欧姆，在10V电压下，最多能提供的峰值电流就是1A，通常也认为其驱动能力为1A。

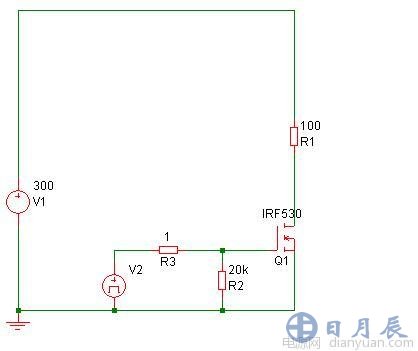

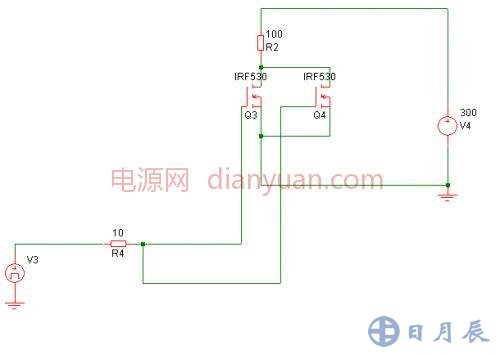

那什么叫驱动电阻呢，通常驱动器和MOS的G极之间，会串一个电阻，就如下图的R3。

驱动电阻的作用，如果你的驱动走线很长，驱动电阻可以对走线电感和MOS结电容引起的震荡起阻尼作用。但是通常，现在的PCB走线都很紧凑，走线电感非常小。

第二个，重要作用就是调解驱动器的驱动能力，调节开关速度。当然只能降低驱动能力，而不能提高。

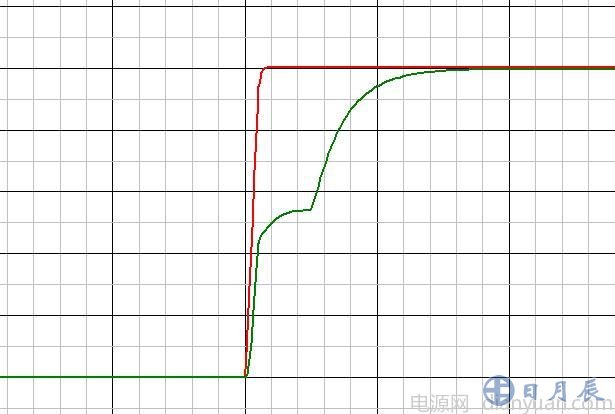

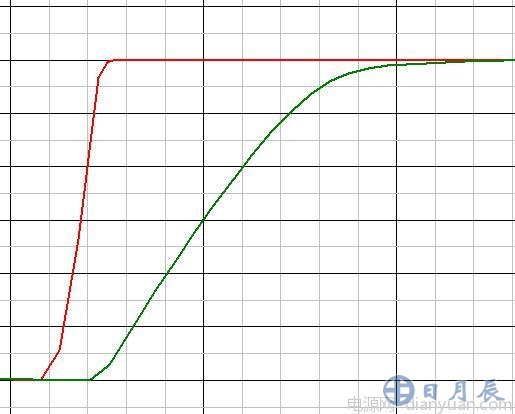

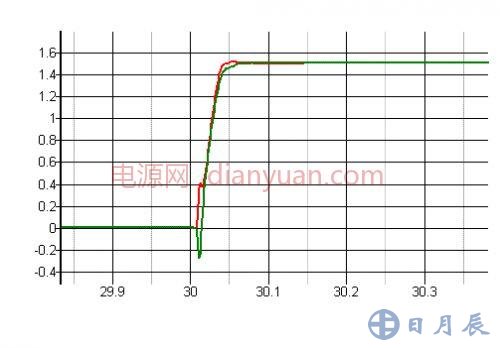

对上图进行仿真，R3分别取1欧姆，和100欧姆。下图是MOS的G极的电压波形上升沿。

红色波形为R3=1欧姆，绿色为R3=100欧姆。可以看到，当R3比较大时，驱动就有点力不从心了，特别在处理米勒效应的时候，驱动电压上升很缓慢。

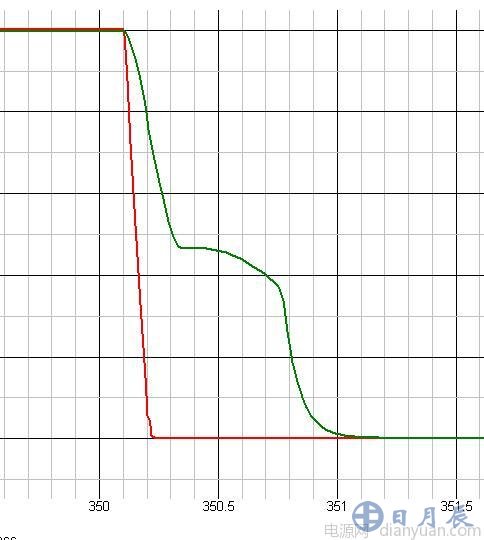

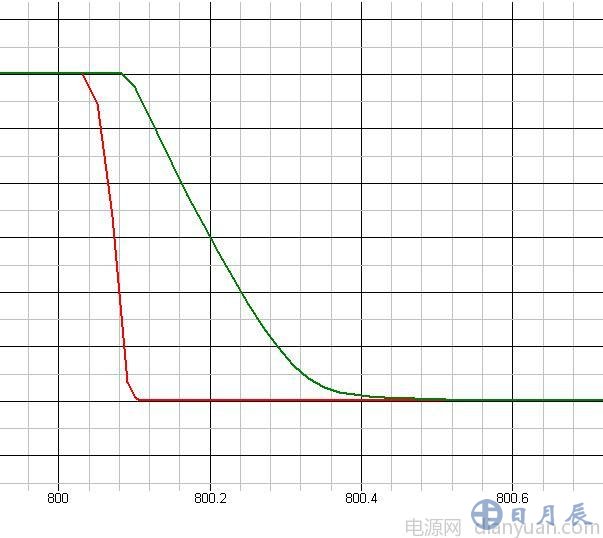

下图，是驱动的下降沿

那么驱动的快慢对MOS的开关有什么影响呢？下图是MOS导通时候DS的电压：

红色的是R3=1欧姆，绿色的是R3=100欧姆。可见R3越大，MOS的导通速度越慢。

下图是电流波形

红色的是R3=1欧姆，绿色的是R3=100欧姆。可见R3越大，MOS的导通速度越慢。

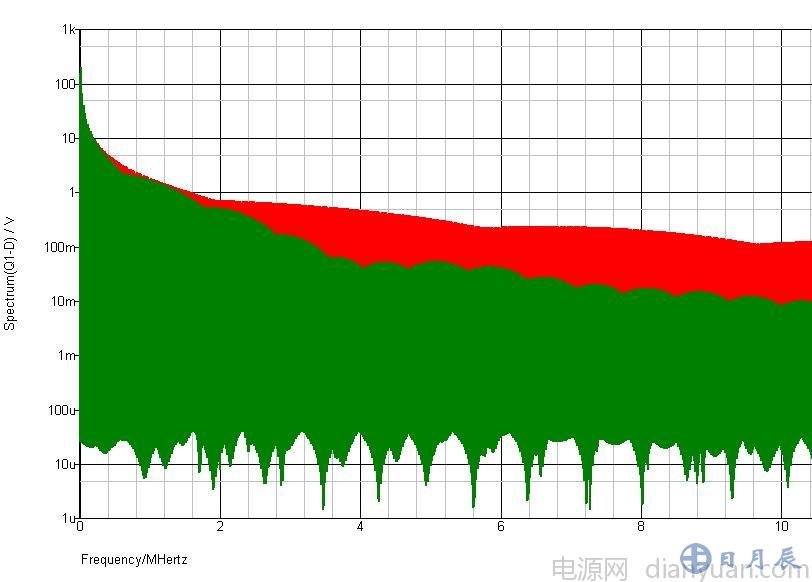

可以看到，驱动电阻增加可以降低MOS开关的时候得电压电流的变化率。比较慢的开关速度，对EMI有好处。下图是对两个不同驱动情况下，MOS的DS电压波形做付利叶分析得到

红色的是R3=1欧姆，绿色的是R3=100欧姆。可见，驱动电阻大的时候，高频谐波明显变小。

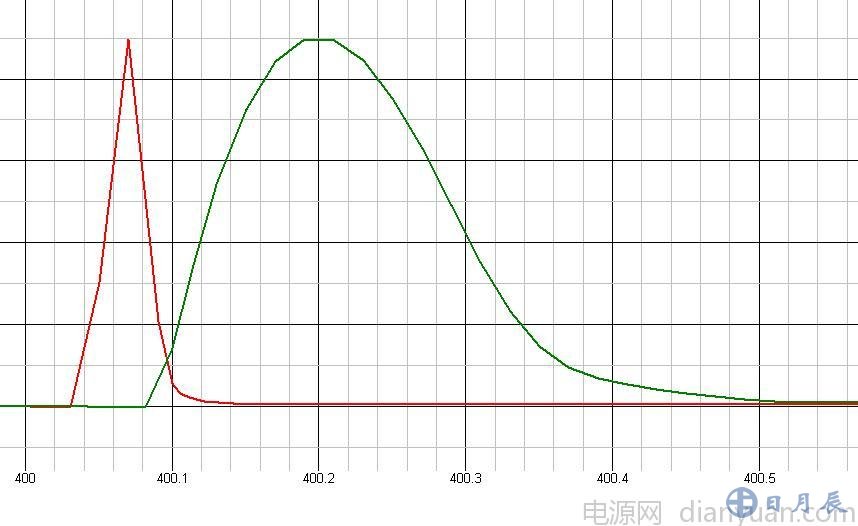

但是驱动速度慢，又有什么坏处呢？那就是开关损耗大了，下图是不同驱动电阻下，导通损耗的功率曲线。

红色的是R3=1欧姆，绿色的是R3=100欧姆。可见，驱动电阻大的时候，损耗明显大了。

结论：驱动电阻到底选多大？还真难讲，小了，EMI不好，大了，效率不好。

所以只能一个折中的选择了。

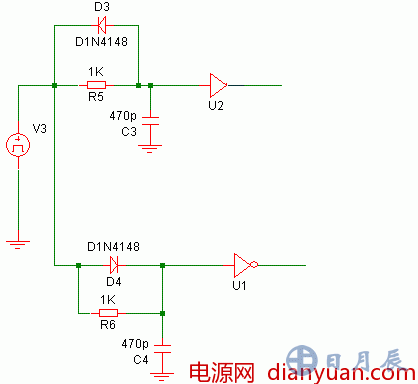

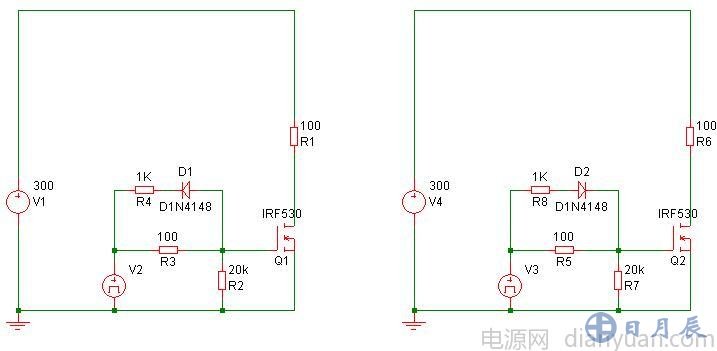

那如果，开通和关断的速度要分别调节，怎么办？就用以下电路。

MOSFET的自举驱动.

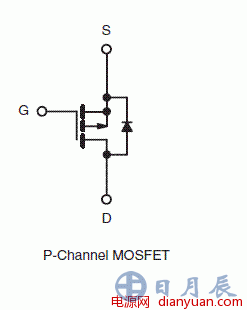

对于NMOS来说，必须是G极的电压高于S极一定电压才能导通。那么对于对S极和控制IC的地等电位的MOS来说，驱动根本没有问题，如上图。

但是对于一些拓扑，比如BUCK（开关管放在上端），双管正激，双管反激，半桥，全桥这些拓扑的上管，就没办法直接用芯片去驱动，那么可以采用自举驱动电路。

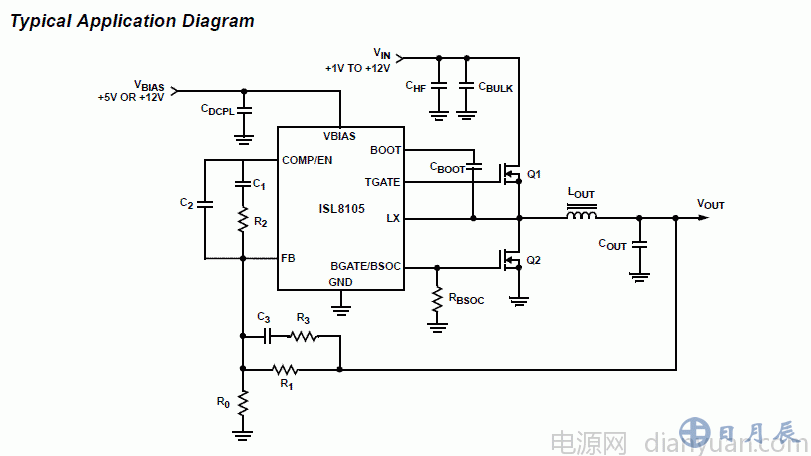

看下图的BUCK电路：

加入输入12V，MOS的导通阀值为3V，那么对于Q1来说，当Q1导通之后，如果要维持导通状态，Q1的G级必须保证15V以上的电压，因为S级已经有12V了。

那么输入才12V，怎么得到15V的电压呢？

其实上管Q1驱动的供电在于 Cboot。

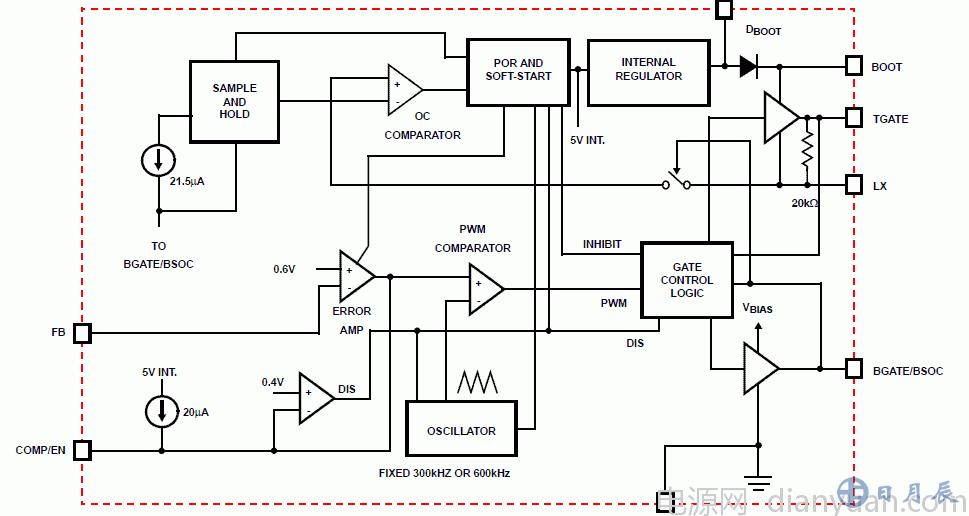

看下图，芯片的内部结构：

Cboot是挂在boot和LX之间的，而LX却是下管的D级，当下管导通的时候，LX接地，芯片的内部基准通过Dboot（自举二极管）对Cboot充电。当下管关，上管通的时候，LX点的电压上升，Cboot上的电压自然就被举了起来。这样驱动电压才能高过输入电压。

当然芯片内部的逻辑信号在提供给驱动的时候，还需要Level shift电路，把信号的电平电压也提上去。

Buck电路，现在有太多的控制芯片集成了自举驱动，让整个设计变得很简单。但是对于，双管的，桥式的拓扑，多数芯片没有集成驱动。那样就可以外加自举驱动芯片，48V系统输入的，可以采用Intersil公司的ISL21XX，HIP21XX系列。如果是AC/DC中，电压比较高的，可以采用IR的IR21XX系列。

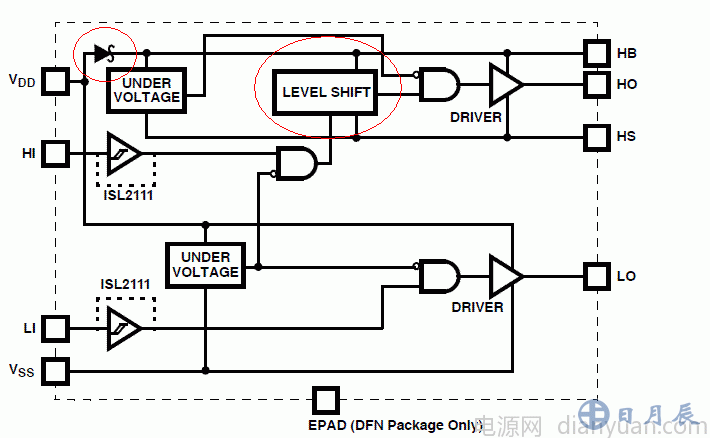

下图是ISL21XX的内部框图。

其核心的东西，就是红圈里的boot二极管，和Level shift电路

ISL21XX驱动桥式电路示意图：

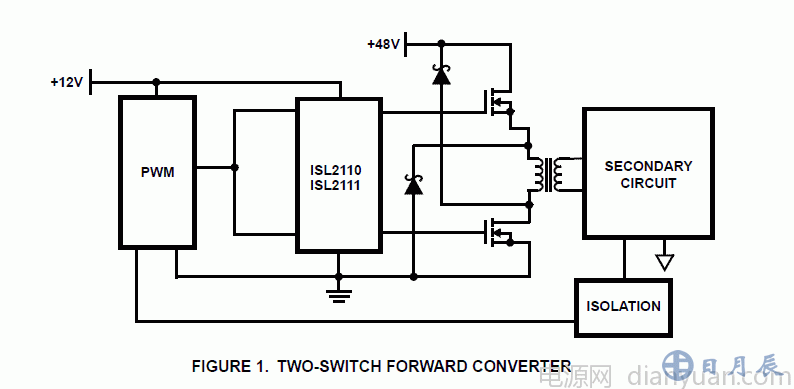

驱动双管电路：

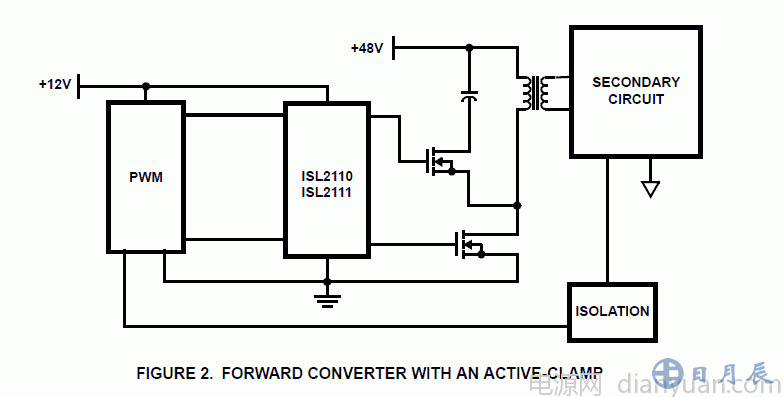

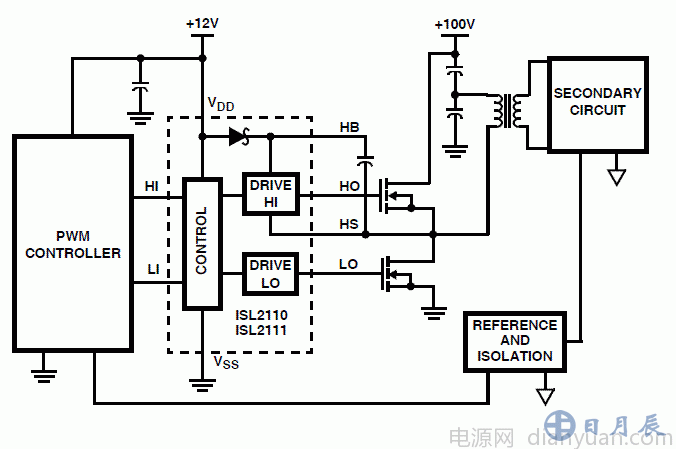

驱动有源钳位示意图：

当然以上都是示意图，没有完整的外围电路，但是外围其实很简单，参考datasheet即可。

隔离驱动。当控制和MOS处于电气隔离状态下，自举驱动就无法胜任了，那么就需要隔离驱动了。下面来讨论隔离驱动中最常用的，变压器隔离驱动。

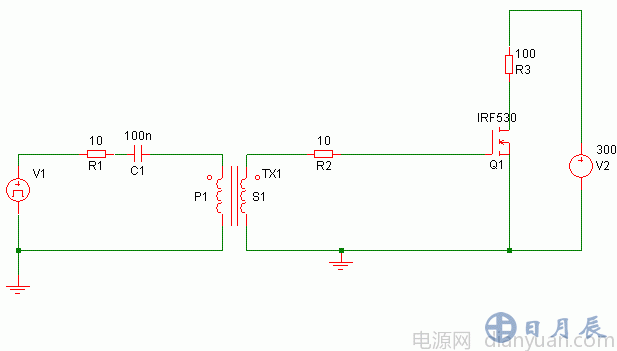

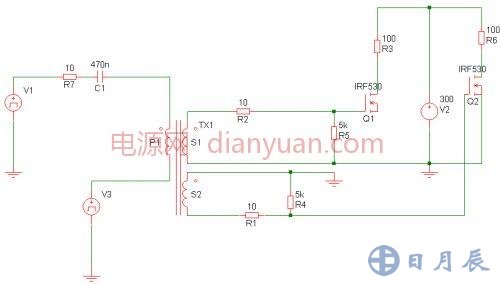

看个最简单的隔离驱动电路，被驱动的对象是Q1。

驱动源参数为12V ，100KHz， D=0.5。

驱动变压器电感量为200uH，匝比为1：1。

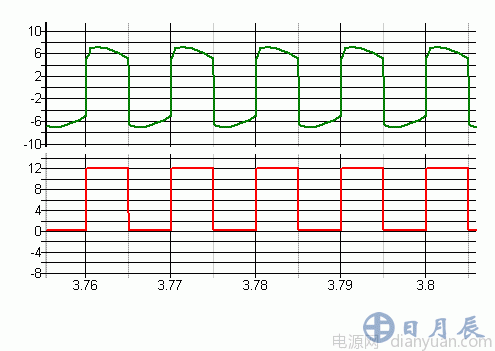

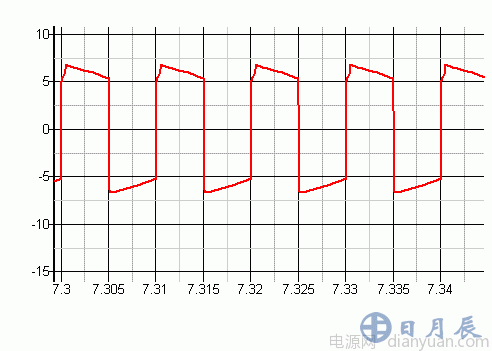

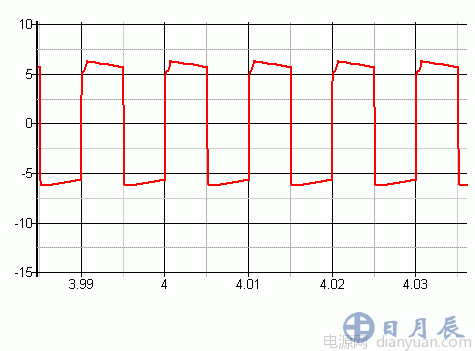

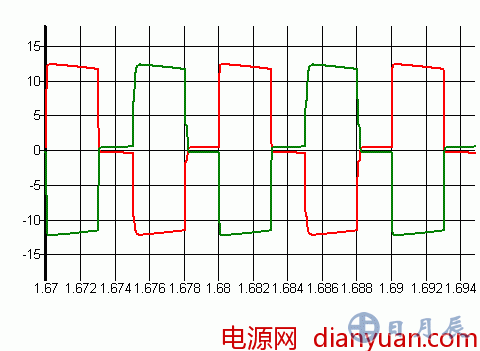

红色波形为驱动源V1的输出，绿色为Q1的G级波形。可以看到，Q1-G的波形为具有正负电压的方波，幅值6V了。

为什么驱动电压会下降呢，是因为V1的电压直流分量，完全被C1阻挡了。所以C1也称为隔直电容。

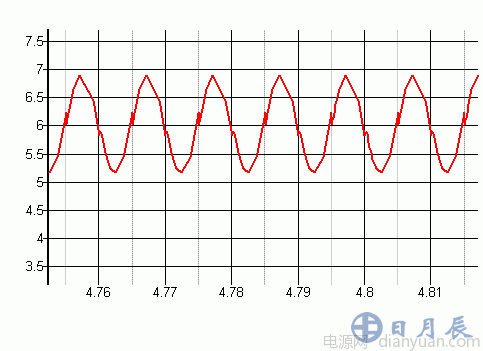

下图为C1上的电压。

其平均电压为6V，但是峰峰值，却有2V，显然C1不够大，导致驱动信号最终不够平。那么把C1变为470n。Q1-G的电压波形就变成如下：

驱动电压变得平缓了些。如果把驱动变压器的电感量增加到500uH。驱动信号就如下图：

驱动信号显得更为平缓。

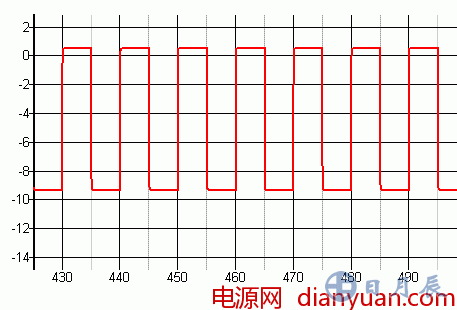

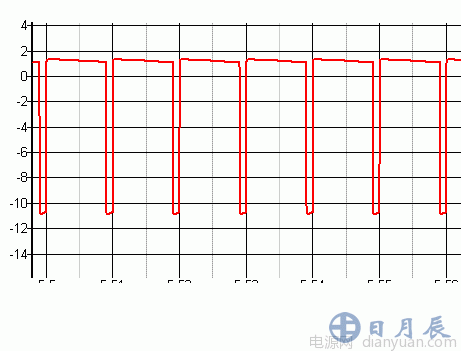

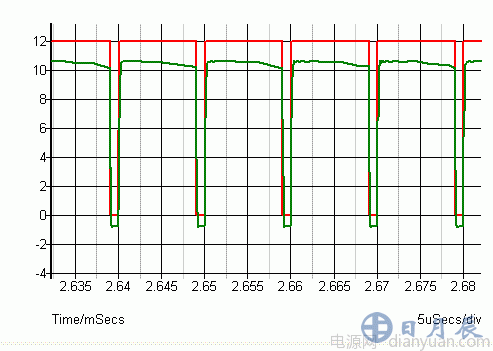

从这里可以看到，这种驱动，有个明显的特点，就是驱动电平，最终到达MOS的时候，电压幅度减小了，具体减小多少呢，应该是D*V,D为占空比，那么如果D很大的话，驱动电压就会变得很小，如下图，D=0.9

发现驱动到达MOS的时候，正压不到2V了。显然这种驱动不适合占空比大的情况。

从上面可以看到，在驱动工作的时候，其实C1上面始终有一个电压存在，电压平均值为

V*D，也就是说这个电容存储着一定的能量。那么这个能量的存在，会带来什么问题呢？

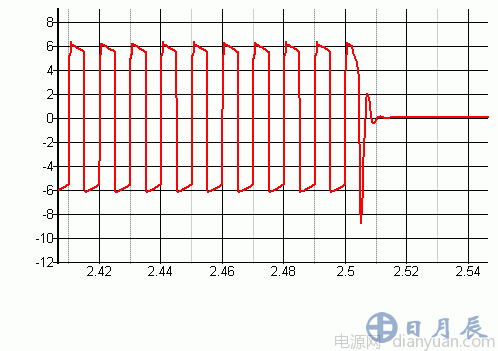

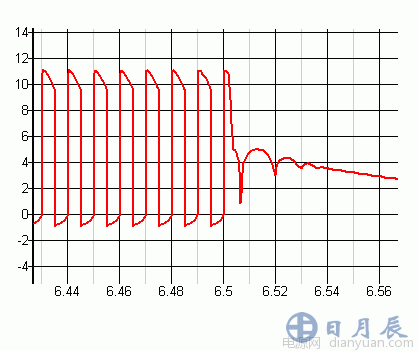

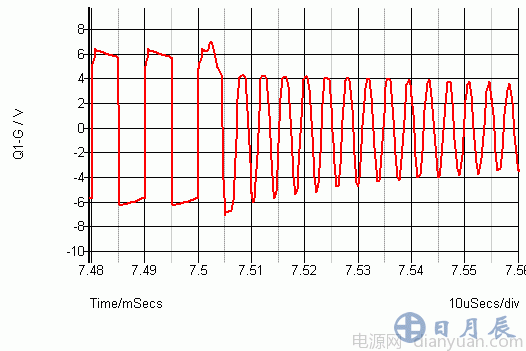

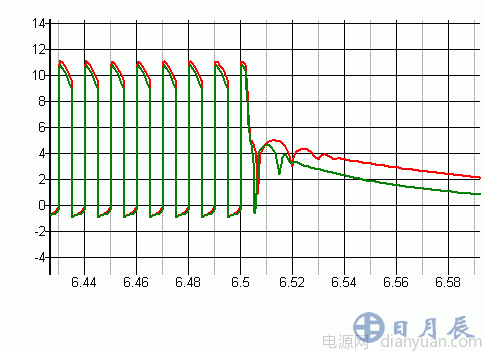

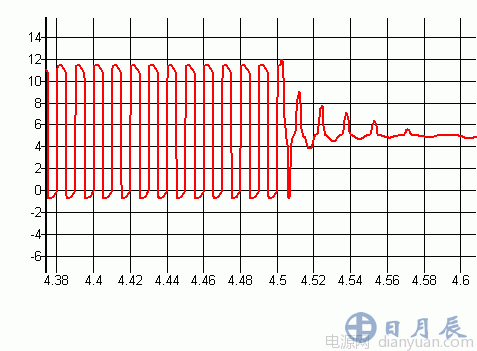

下面模拟驱动突然掉电的情况：

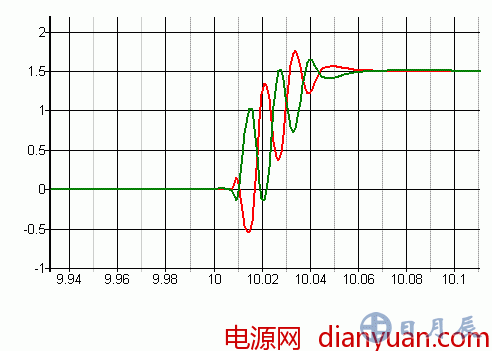

可见，在驱动突然关掉之后，C1上的能量，会引起驱动变的电感，C1以及mos的结电容之间的谐振。如果这个谐振电压足够高的话，就会触发MOS，对可靠性带来危害。

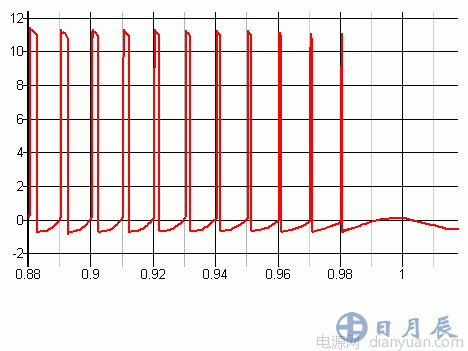

那么如何来降低这个震荡呢，在GS上并个电阻，下图是并了1K电阻之后波形：

但是这个电阻会给驱动带来额外的损耗。
