时间：2021-06-04在以新能源汽车充电桩、大数据中心、5G基站等七大领域领衔的中国新基建的热潮之中，各种输入/输出设备对功耗和功率密度的要求越来越高，体积小巧且能支持大电流的降压转换器产品已经成为新的市场需求。茂睿芯科技重磅推出带同步且功能齐全的110V耐压的同步整流BUCK控制器，点燃国产星芯之火，助力中国工业化，繁荣中国新基建。

2021年5月25日，USB协会推出的USB PD3.1，增加了扩展功率范围（Extended Power Range，简称EPR），最大功率由100W扩展到240W，最大允许电压增加到48V，该升级意义重大，把USB PD的应用范围由传统的手机和笔记本电脑供电扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域，这将使USB PD3.1成为真正大一统的供电标准，对减少电子垃圾、促进地球环保和支持万物互联将会发挥重要的推动作用。

MK9218——国内首款110V输入同步整流BUCK控制器，以全新的技术优势赢得国产星芯荣耀。本产品最高支持110V输入电压，契合48V等母线应用场景，它必将在通信电源、48V架构服务器电源、PoE以太网供电电源、USB PD3.1等产品中广泛应用。

1、 应用场景广

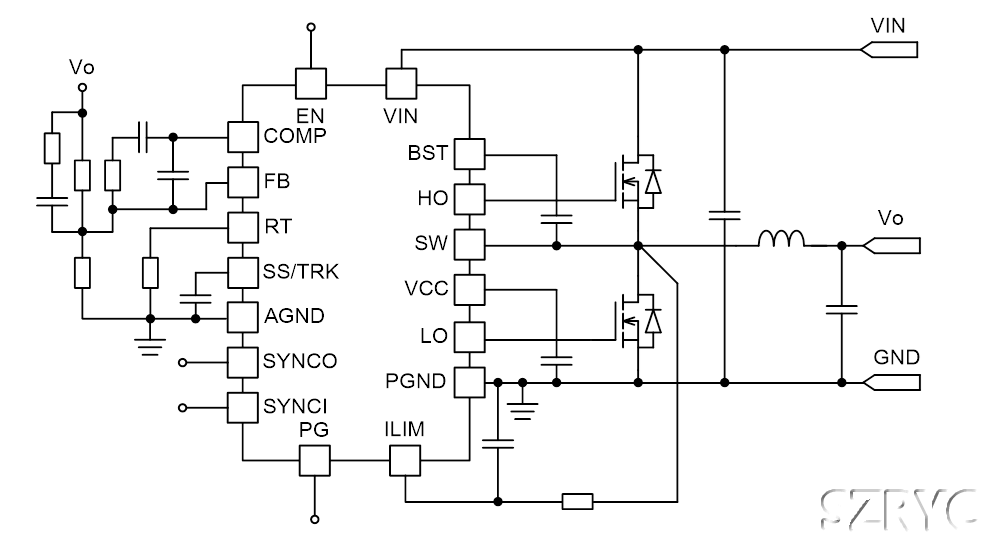

基于电压控制模式，MK9218拥有高效率和杰出的瞬态响应，6V-100V超宽输入电压范围，完全涵盖工业电压12V-54V的宽输入电压应用，同时可以保证电池应用场景中瞬态电压最大不超过100V的应用场景安全可靠，MK9218的应用框图如下：

2、 产品功能全

MK9218控制精准，功能齐全：

• 多模式控制（SHUTDOWN、STANDBY 、PFM、FCCM）
• 频率可调100kHz—1MHz
• 可调节缓起和电压跟随功能
• 多芯片同步功能（SYNCI、SYNCO）
• 可编程过流保护（OCP）
• PG功能
• 可自动恢复OTP、OCP
• VIN/VCC/BOOT欠压保护功能
• 支持预偏置启机
• 超小3.5mm X 4.5mm QFN-20封装
• 集成高压LDO，支持单VIN供电和自动切换至外部VCC供电

多模式（SHUTDOWN、STANDBY 、PFM、FCCM）匹配各种应用场景：SHUTDOWN和STANDBY模式适用于电池省电模式，PFM适用于在轻载模式，FCCM模式适用于高纹波和FLY-BUCK场景。

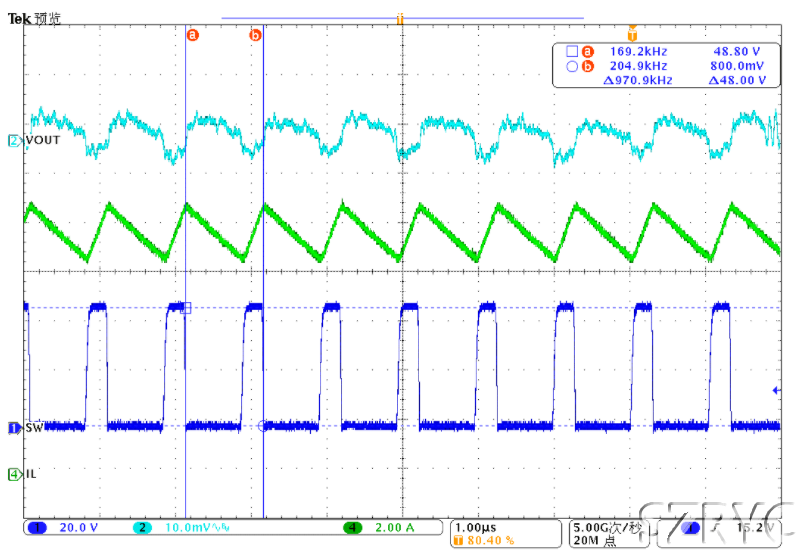

可编程开关频率适配不同纹波要求和电感限制系统（下图为12V输出，1MHz开关频率，输出纹波＜10mV）；

可编程的缓起和电压跟随功能可以匹配不同应用场景，把开关机的冲击电流调整到最佳；

同步输入信号可以进行有效的外部交错控制，同步输出信号可以有效减少拍频等不利影响；

可编程过流保护可以任意设置过流点，更好保护系统单板；

PG功能可以实现有效时序控制和系统上下电逻辑；

自动恢复OTP、OCP功能可以更好保护单板并且在故障解除后自动恢复；

VIN/VCC/BOOT欠压能够有效保证供电器件的安全性；

支持预偏置启机功能可以有效解决系统瞬间掉电的启动问题；

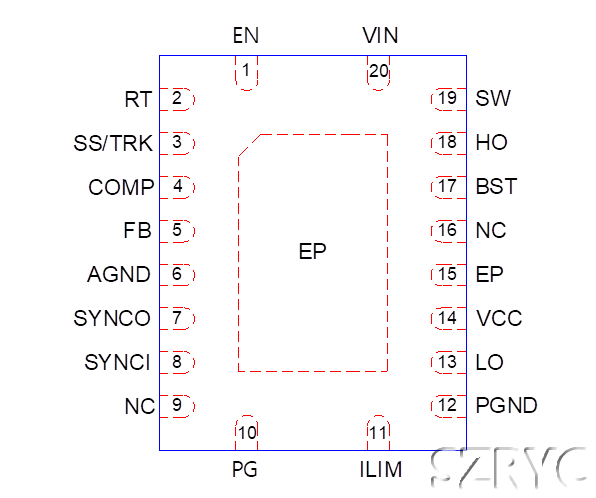

超小3.5mm X 4.5mm QFN-20带EP-Pad封装可以节省布板面积，提高整板功率密度。

3、 工作效率高

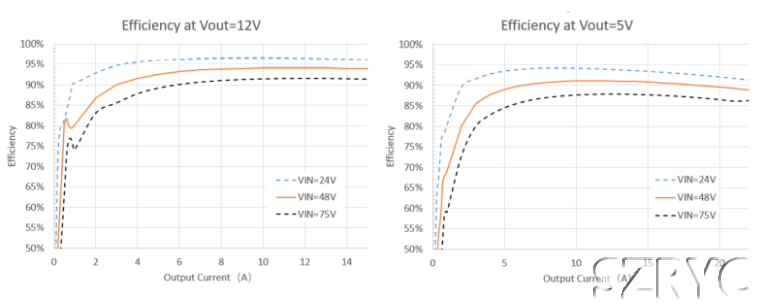

MK9218采取多模式（SHUTDOWN、STANDBY 、PFM、FCCM）匹配各种不同应用场景，以保证不同场景下最高的电源转换效率，同时通过精准的死区时间控制、优化驱动电流（SOURCE 2.5A/SINK 3.5A）、外部VCC供电保障高VIN输入等技术手段有效提高工作效率，下图为12V（开关频率400kHz）和5V（开关频率230kHz）输出的实际测试效率：

4、 耐压等级强

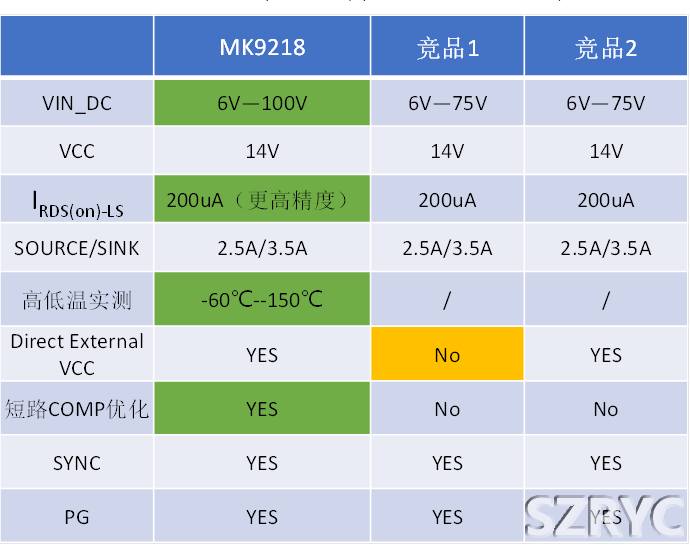

为消除通讯和工业领域的客户痛点，MK9218具有更宽的VIN耐压等级，能够适配工业电压范围的12V-54V，而且电气参数满足宽温度范围（-40℃至140℃）（实际系统验证-60℃-150℃工作正常）。

5、 可靠性超高

通讯和工业两大领域的部分系统在实际应用中环境恶劣（高低温范围宽，电磁干扰大，无法快速维护等），需要系统不间断工作至少十年的时间，因此对驱动芯片可靠性有着极高的要求。

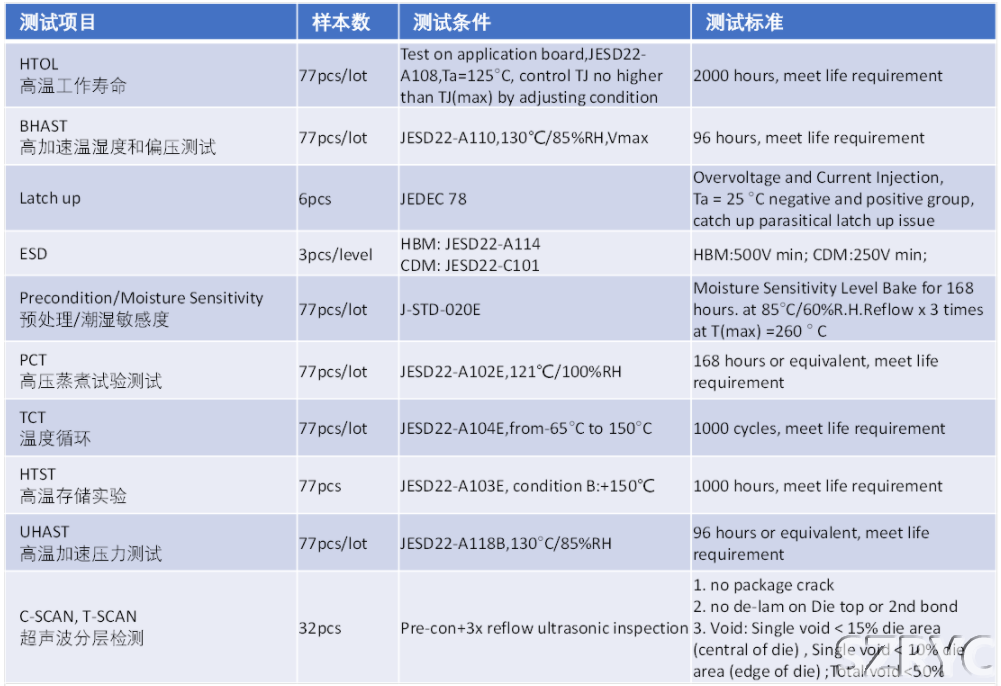

MK9218通过了完整的JEDEC可靠性标准测试和严酷的系统可靠性测试，工作正常且可靠性满足要求。

凭借其优异的性能和高可靠性，MK9218一经推出立即被多家工业类客户选用并测试通过。
