ML302开发板接口总览

此款开发板的接口主要主要包括电源、UART、SIM、USB、天线口等，主要接口位置已在图中标出。

电源接口

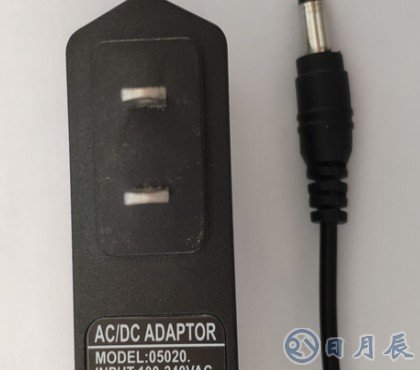

ML302开发板推荐电源

ML302开发板处预留的电源接口为圆孔3.5mm母头接口，开发板需要的供电电压为5V，建议供电能力至少1A以上，推荐使用成品开关电源。

SIM卡接口

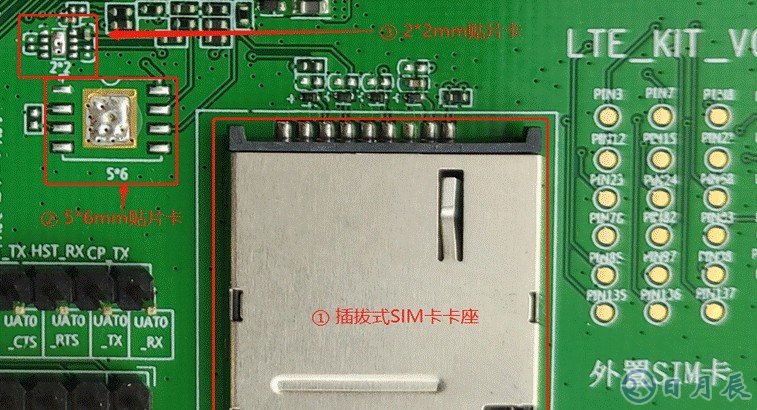

ML302开发板SIM卡接口位置分布

ML302提供了三张SIM卡接口，分别是卡片式贴片卡、5*6mm芯片卡、2*2mm芯片卡，用户可根据实际需要选择，三处SIM卡接口不可同时使用，只能选择一种方式接卡，否则模组将无法识别SIM卡。

同时模组支持将2*2mm芯片卡贴在ML302内部（默认模组内部无SIM卡），同样模组内部贴了芯片式SIM卡后，外部SIM卡引脚应悬空，不可再接SIM卡。

ML302模组推荐SIM卡电路设计

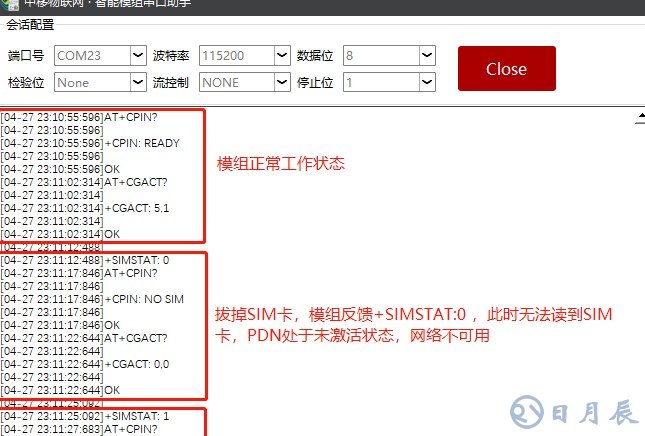

模组正常工作时热插拔SIM卡处理流程（左：手动入网模式，右：自动入网模式）

ML302支持SIM卡的热插拔功能，用户在自行设计ML302的SIM卡电路时，如果要使用SIM卡的热插拔功能，需要将UISIM_DET引脚接上，外接SIM卡推荐电路图见图4，图中电阻放置时全部靠近模组一侧。模组正常工作中插拔一次SIM卡模组的反馈信息、状态和需要进行的操作见图5.

UART接口

ML302模组开发板提供了三路UART 通信接口，最大传输速率为961200bps，其中 UART0 接口为 4 线串口，用作AT指令接口，与外界进行串行通信；UART1 接口为2线串口，用作打印LOG 接口；UART2 用作与GNSS定位芯片通信。

 ML302开发板与外接控制器或者USB转TTL对接示意图

UART的主要特性有：

o 全双工；

o 标准异步通讯格式（起始位、停止位、校验位）；

o 支持 8 bit 数据位和 1/2 bit 停止位（详情参考 AT 命令用户使用手册）；

o 支持奇、 偶、 无校验位（1 bit 停止位）；

o 模组默认为自适应波特率，支持2400bps，4800bps，9600bps，14400bps，19200bps，28800bps，33600bps，38400bps，57600bps，115200bps；

o 模组串口电平为 1.8V，应用时注意电平是否匹配；

o UART0_RTS与UART0_CTS 可不用，直接悬空。

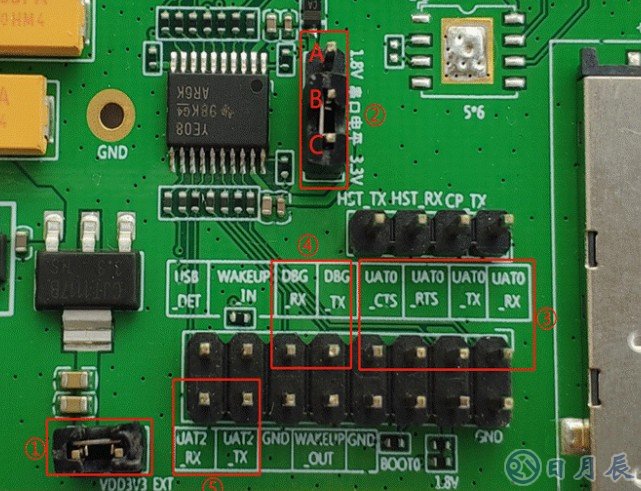

 ML302开发板上UART接口位置

为开发板UART关联接口位置。

ML302开发板上UART接口说明：

o 图中③为UART0的接口，用来收发AT指令，可通过USB转TTL接PC，通过串口助手控制模组，也可以使用杜邦线将MCU与UART0口连接，使用MCU控制，UART0_RTS与UART0_CTS 可不用，直接悬空即可；

o 图中④是UART1口，用来打印模组的log；

o 图中⑤是UART2口，用来接GNSS芯片；

o 图中①是ML302开发板上的串口芯片的供电开关，使用串口时要用跳线帽短接；

o 图中②是控制串口芯片的输出电平，当UART上外接控制器或者USB转TTL的电平为1.8V时，接A和B；外接控制器或者USB转TTL的电平为3.3V时接B和C；

o 使用UART时共接3根线，TX、RX和GND。

小结

o ML302开发板的供电设备推荐使用5V/2A 3.5mm接口的开关电源；

o SIM卡测试时可以选用插片式的4G物联网卡或者4G手机卡，同时只允许接一张SIM卡；

o UART口在使用时要把开发板上的串口芯片供电接口VDD3V3_EXT短接，电平选择要匹配。
