　【导读】：在嵌入式系统中经常需要采集模拟信号，采集模拟信号的信号链中难免引入干扰，那么如何滤除干扰呢？今天就来个一步一步描述如何设计部署一个IIR滤波器到你的系统。写这篇文章考虑到很多粉丝是做单片机系统开发的，经常会需要采集模拟信号，系统中往往存在各种各样的干扰，干扰常常让人一筹莫展，所以花了一周时间整理出IIR滤波器设计部署的干货文章，照此一步一步做，你必会解决大部分干扰问题。

　　编外语：文章写作过程虽谈不上呕心沥血，但也可算绞尽脑汁。在此也呼吁粉丝朋友积极参与互动，或点在看，或分享，或留言评论，当然如能买杯咖啡，那就更好啦！如果大家对此类话题感兴趣，我会写出系列信号处理文章以答谢各位的厚爱，如果大家对此类话题不感兴趣，就不在花过多时间整理发布了。在此感谢各位关注厚爱！

　　何为IIR滤波器？

　　无限冲激响应（IIR：Infinite Impulse Response）是一种适用于许多线性时不变系统的属性，这些系统的特征是具有一个冲激响应h（t），该冲激响应h（t）不会在特定点上完全变为零，而是无限期地持续。这与有限冲激响应（FIR：Finite Impulse Response）系统形成对比，在有限冲激响应（FIR）系统中，对于某个有限T，在时间t》 T时，冲激响应确实恰好变为零。线性时不变系统的常见示例是大多数电子和数字滤波器。具有此属性的系统称为IIR系统或IIR滤波器。对于什么叫冲激响应，这里就不展开解释了，有兴趣的可以查阅相关书籍。

　　这是常见的教科书式数学严谨定义，很多人看到这一下就蒙了，能说人话吗？

　　线性时不变系统理论俗称LTI系统理论，源自应用数学，直接在核磁共振频谱学、地震学、电路、信号处理和控制理论等技术领域运用。它研究的是线性、非时变系统对任意输入信号的响应。虽然这些系统的轨迹通常会随时间变化（例如声学波形）来测量和跟踪，但是应用到图像处理和场论时，LTI系统在空间维度上也有轨迹。因此，这些系统也被称为线性非时变平移，在最一般的范围理论给出此理论。在离散（即采样）系统中对应的术语是线性非时变平移系统。由电阻、电容、电感组成的电路是LTI系统的一个很好的例子。比如一个运放系统在一定频带范围内满足信号的时域叠加，输入一个100Hz和200Hz正弦信号，输出频率是这两种信号的线性叠加。

　　用数学对LTI系统描述：

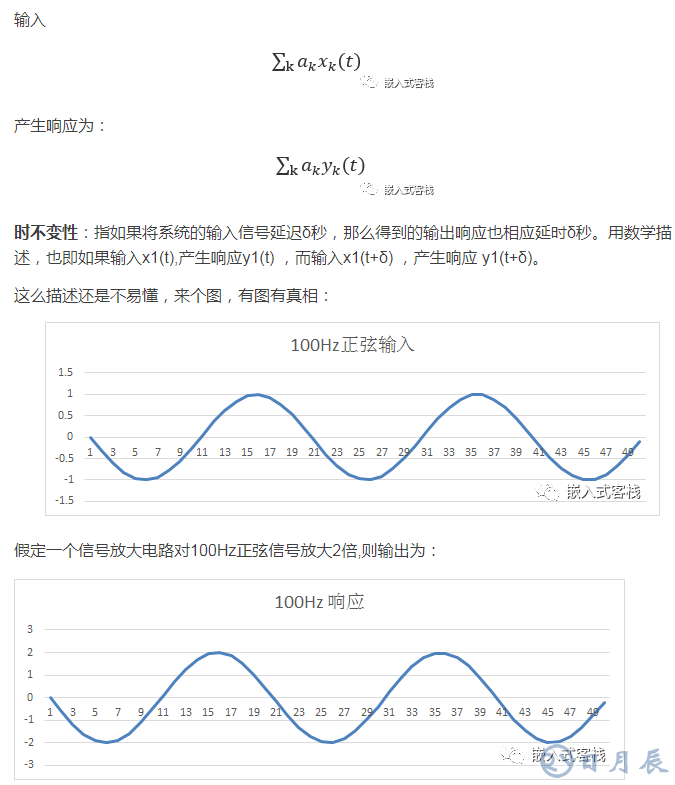

　　线性：输入x1（t），产生响应 y1（t），而输入x2（t），产生相应y2（t），那么放缩和加和输入 ax1（t）+bx1（t），产生放缩、加和的响应ay1（t）+by1（t），其中a和b是标量，对于任意的有：

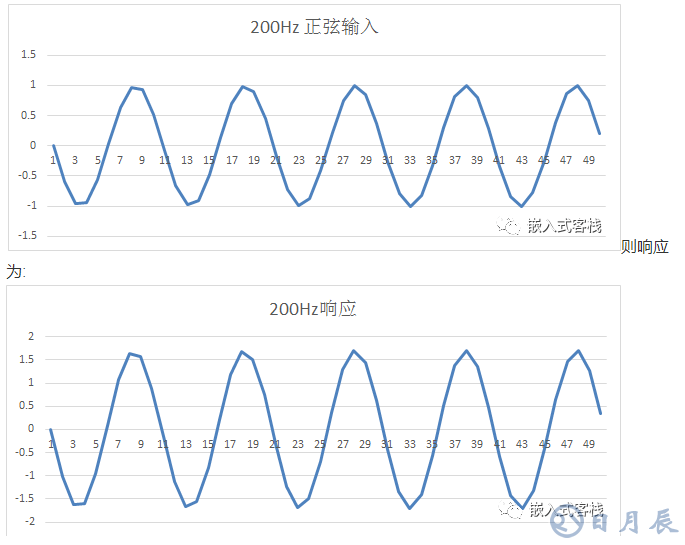

　　而对200Hz的正弦信号，假定其放大倍数为1.7倍。（做过运放电路设计的朋友应该有经验，在其同频带其放大倍数往往并不平坦，也即幅频响应在频带内不平坦，这是比较常见的）。也即输入为：

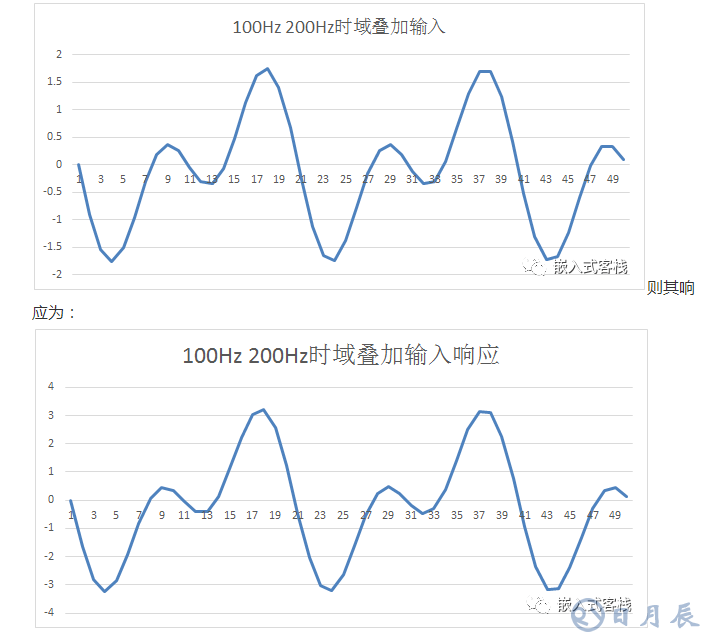

　　那么如果输入100Hz和200Hz的时域叠加信号，则其输入为：

　　由这些图可看出，输入信号的形状保持不变，输出为对应输入的线性时域叠加。对于时不变，就不用图描述了，在一个真实电路中，如果输入延迟一定时间，则响应对应延迟相同时间输出。

　　上面这么多文字只是为了描述在什么场合可以使用IIR滤波器对信号进行数字滤波。总结而言，就是在线性时不变系统中适用。换言之，在大多数电路系统中我们都可以尝试采用IIR滤波器进行数字滤波。

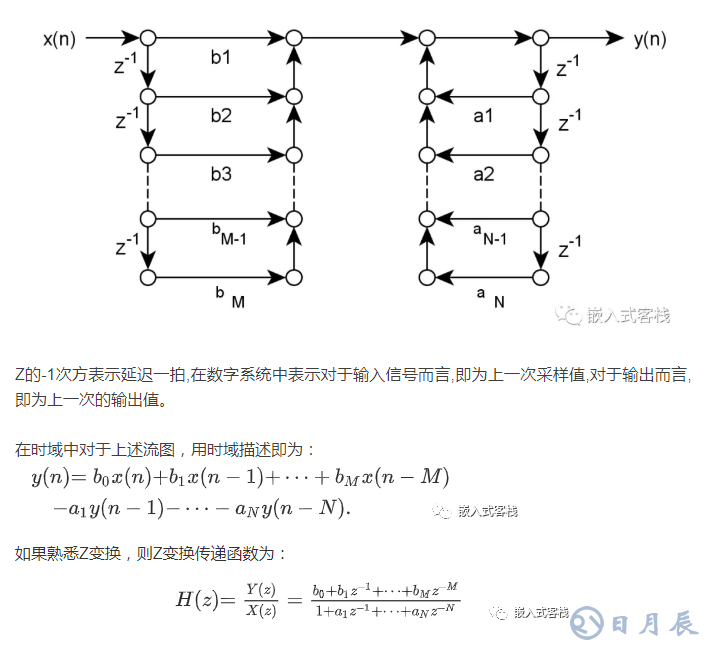

　　那么究竟什么是IIR滤波器呢？从数字信号处理的书籍中我们能看到这样的Z变换信号流图：

　　上述数字滤波器，如果从编程的角度来看，x（n-1），表示上一次的信号，可能是来自ADC的上次采样，而y（n-1）则为上一次滤波器的输出值，对应就比较好理解x（n-N）就表示前第n次输入样本信号，而y（n-M）则为前第M次滤波器的输出。

　　说了这么多，只是为了更好的理解概念，只有概念理解正确，才能使用正确。概念理解这对工程师而言，非常之重要。

　　如何设计呢？

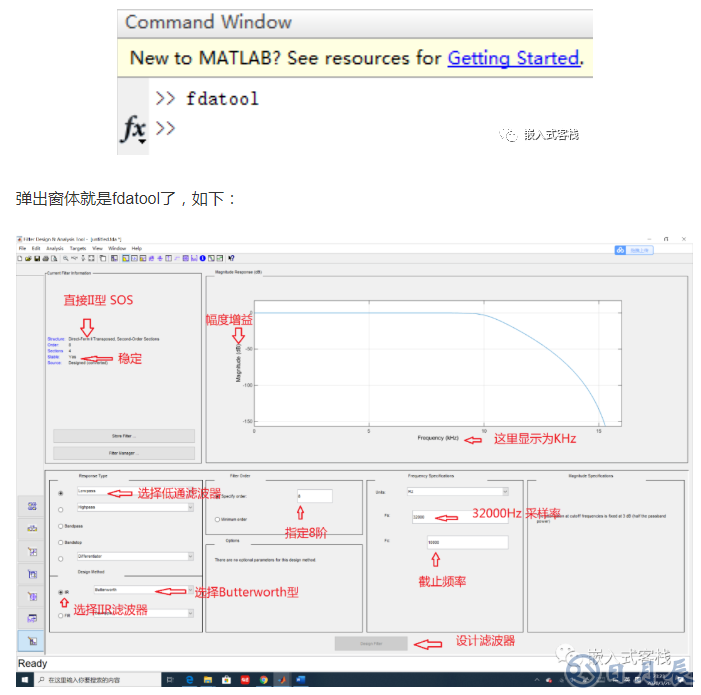

　　MATLAB提供了非常容易使用的FDATool帮助我们设计数字滤波器，真正精彩的地方开始了，让我们拭目以待究竟如何一步一步设计并实施一个IIR滤波器。首先打开MATLAB，在命令行中敲fdatool，然后敲回车

　　在设计具体，有几个相关概念需要澄清：Fs：采样率，单位为Hz，真实部署在系统中，请务必确保样本是按照恒定采样率进行采样，否则将得不到想要的效果。Fpass：通频带，单位为Hz，即系统中期望通过的最高频率。Fstop：截至频率，即幅频响应的-3dB处的频率，这个如不理解，请自行查阅相关书籍。分贝dB：这是一个无单位反应输出与输入倍数的一个术语。电学中分贝与放大倍数的转换关系为：

　　A（V）（dB）=20lg（Vo/Vi）；电压增益，Vo 为输出电压，Vi为输入电压

　　A（I）（dB）=20lg（Io/Ii）；电流增益，Io 为输出电流，Ii为输入电流

　　A（p）（dB）=10lg（Po/Pi）；功率增益，Po 为输出功率，Pi为输入功率

　　滤波器类型：这里有Butterworth（巴特沃斯）、Chebyshev Type I，Chebyshev Type II、（切比雪夫）、Elipic 等可选。

　　巴特沃斯 Butterworth，也被称作最大平坦滤波器。巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有纹波。

　　切比雪夫 Chebyshev，是在通带或阻带上频率响应幅度等波纹波动的滤波器。切比雪夫滤波器在过渡带比巴特沃斯滤波器的衰减快，但频率响应的幅频特性不如后者平坦。

　　椭圆 EllipTIc，椭圆滤波器是在通带和阻带等波纹的一种滤波器。

　　…这里就不一一介绍了，有兴趣可以去查信号处理书籍。

　　就其特点，这里对其中几种略作介绍：

　　巴特沃斯具有最平坦的通带。

　　椭圆滤波器衰减最快，但是通带、阻带都有波纹。

　　切比雪夫滤波器衰减比巴特沃斯快，但比椭圆滤波器慢，波纹区域可选择。

　　假设我们需要设计一个IIR滤波器，采样率为32000Hz，有用信号频率在10000Hz内，设计IIR滤波器对信号进行数字滤波。这里为节省算力，我们指定滤波器的阶数，也即传递函数中N/M中的最大值，一般而言N大于M。

　　这里指定阶数为8阶，类型指定为巴特沃斯型IIR滤波器，输入阶数8阶，采样率32000Hz，然后点击Design Filter如下图所示：

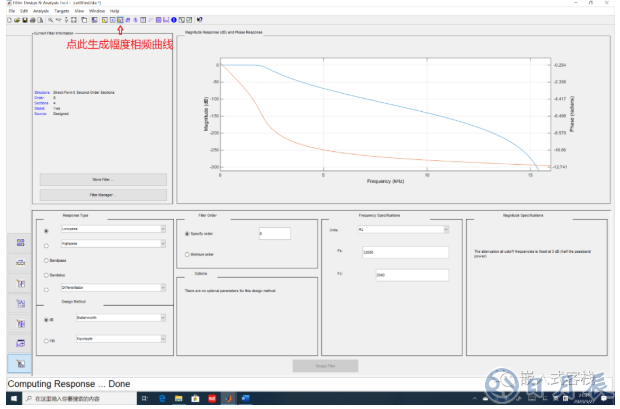

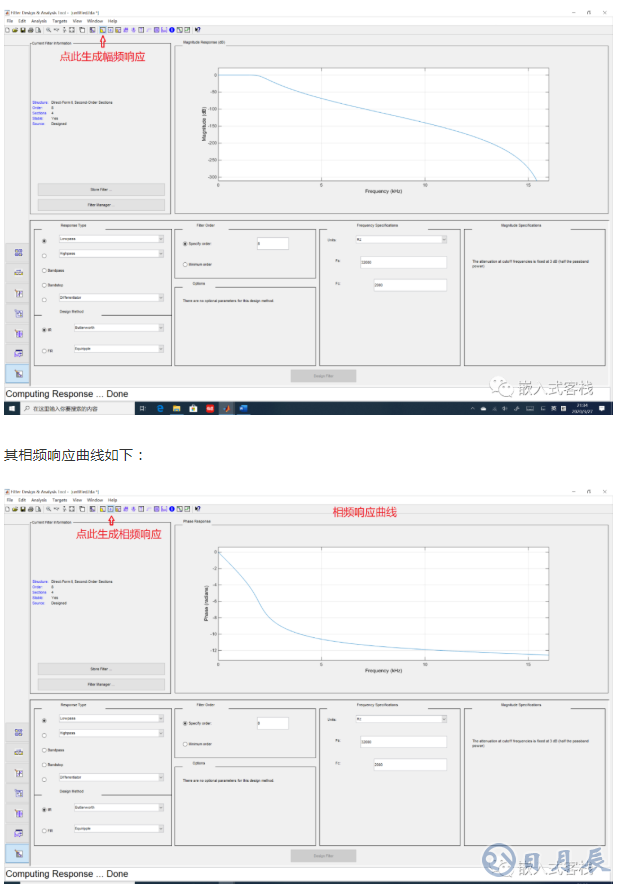

　　除此之外，我们还可以将幅频与相频曲线放在一个频率坐标上去看设计结果：

　　导出滤波器参数，这里我们选择，

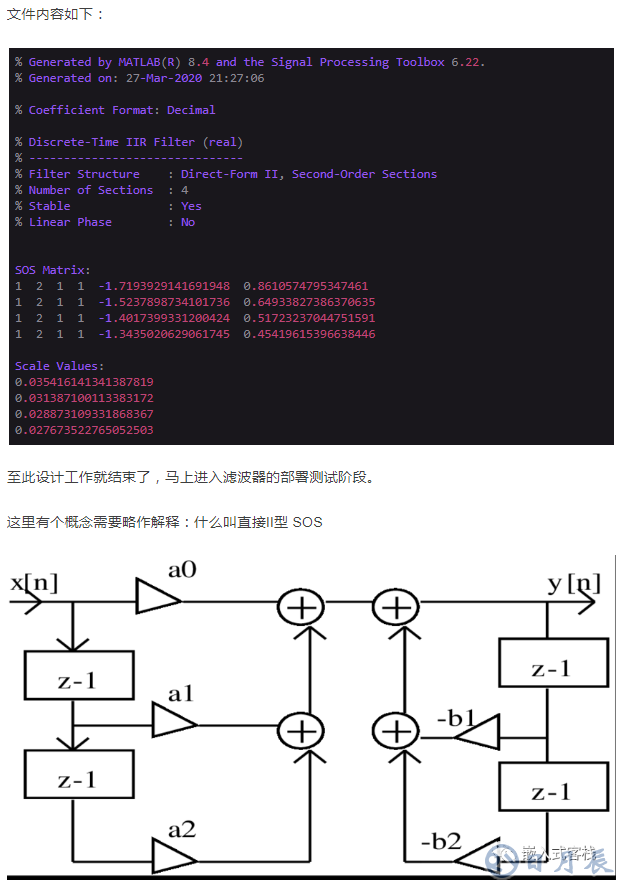

　　然后就得到了一个文件，保存2KHz_LPF.fcf，文件名随你喜欢。

　　所谓直接II型，SOS（second order section）理解很简单，本质是将IIR Z传递函数分解为上述二阶块的级联形式。

　　部署测试滤波器

　　到这里，没有经验的朋友可能会说，这么一堆参数我该咋用呢？

　　需要自己去写前面描述的计算公式吗？当然你也可以这么做，这里就不写了，ARM的CMSIS库已经帮大家设计好了种类繁多的数字信号处理函数实现了，而且经过了测试，这里直接拿来用即可。有兴趣自己写也不难，只要理解Z传递函数概念内涵，非常容易实现。这里我们采用32位浮点实现函数：

　　arm_biquad_cascade_df1_f32。该函数位于：

　　CMSIS\DSP\Source\FilteringFunctions\arm_biquad_cascade_df1_init_f32.c

　　CMSIS\DSP\Source\FilteringFunctions\arm_biquad_cascade_df1_f32.c

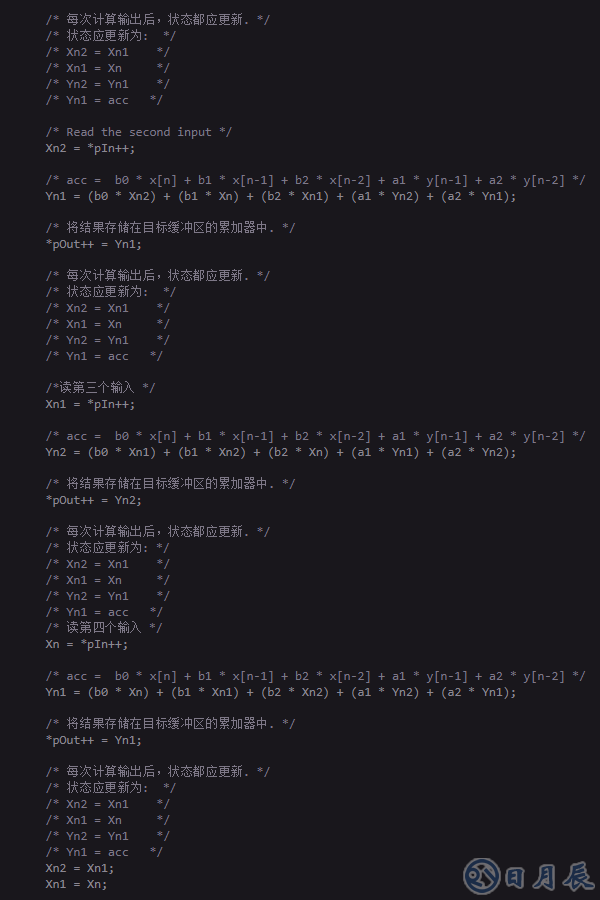

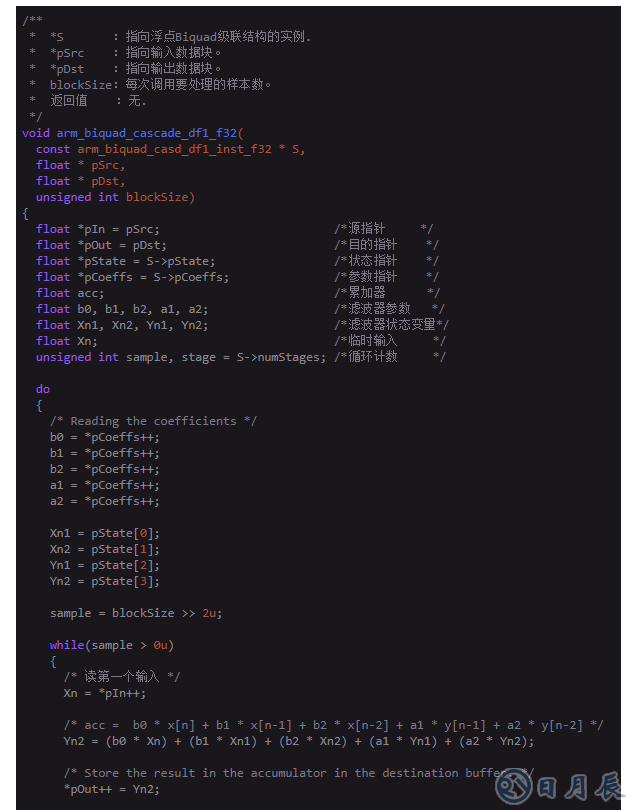

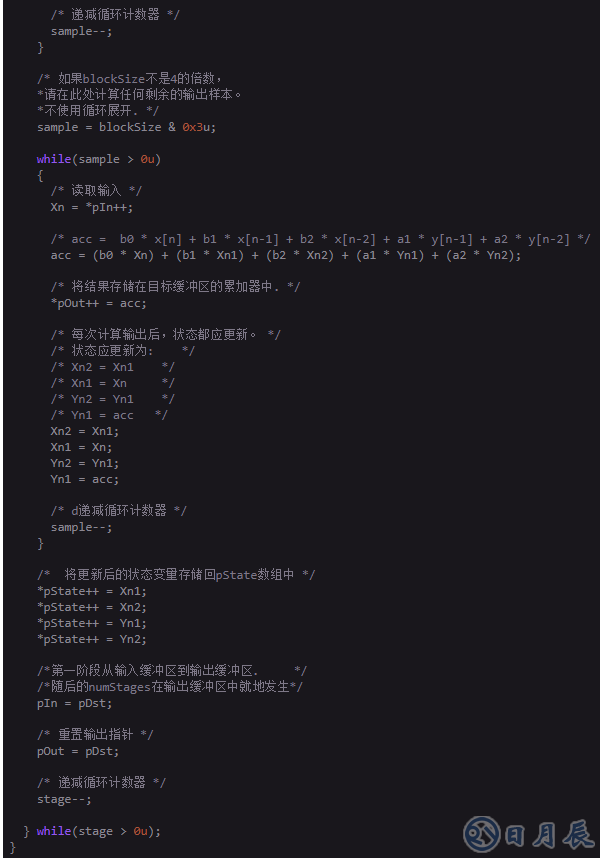

　　我们来看一看这个函数：

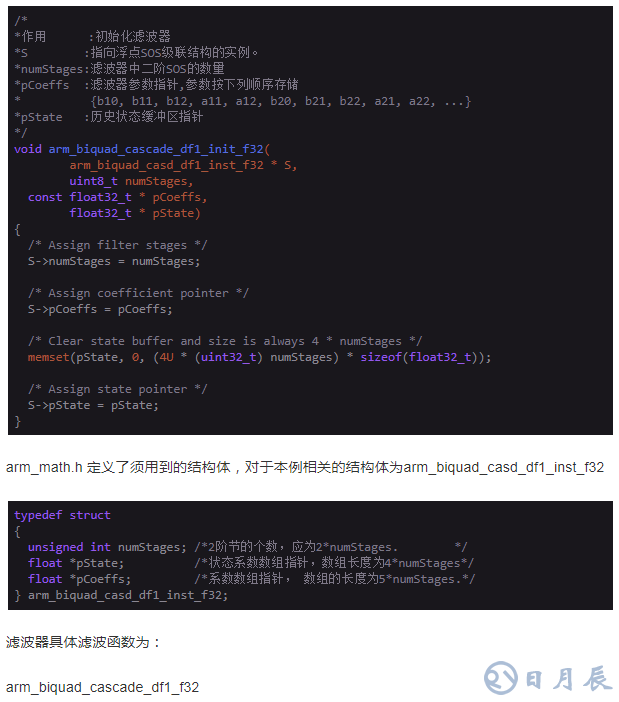

　　arm_biquad_cascade_df1_init_f32.c：

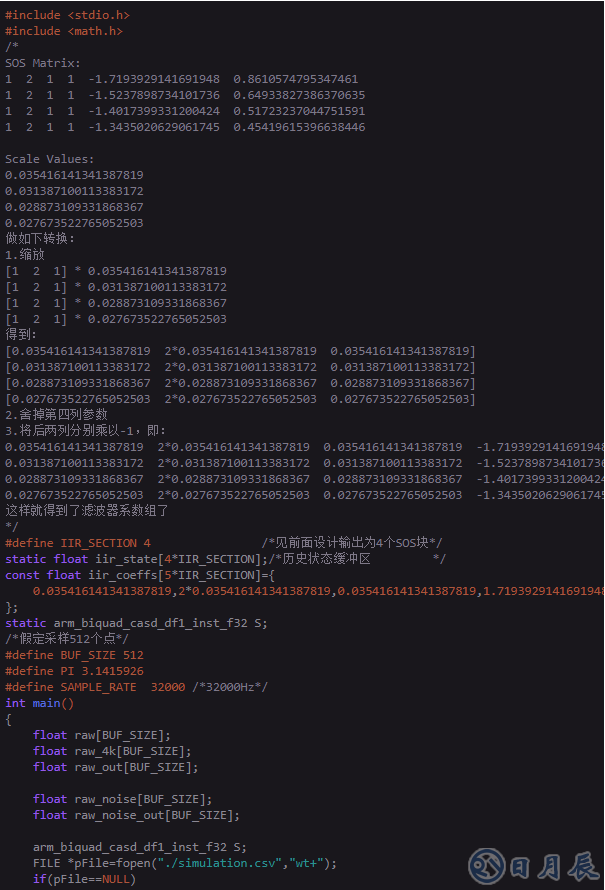

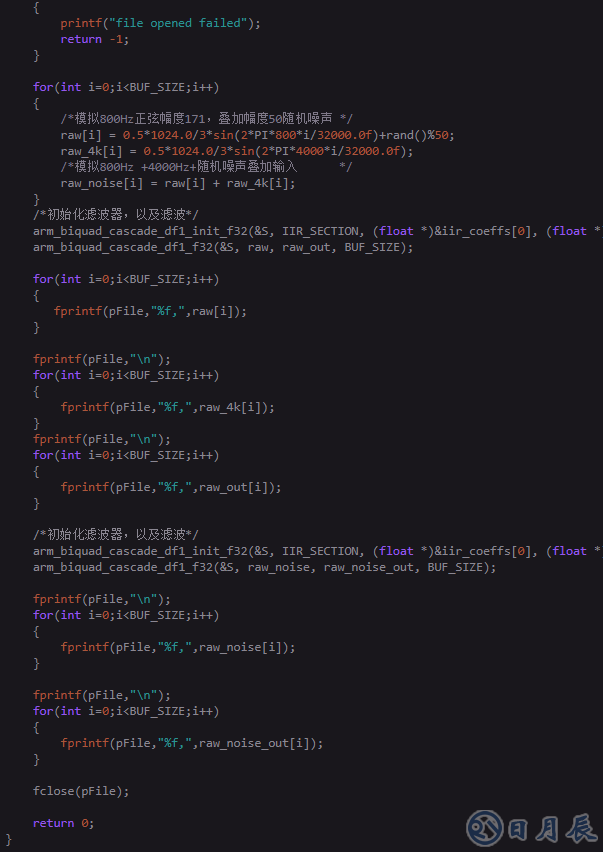

　　开始测试：

（编者注：以上是上截图不完整部分的补充：）

　const float iir_coeffs［5*IIR_SECTION］={

　　0.035416141341387819，2*0.035416141341387819，0.035416141341387819，1.7193929141691948，-0.8610574795347461， 0.031387100113383172，2*0.031387100113383172，0.031387100113383172，1.5237898734101736，-0.64933827386370635， 0.028873109331868367，2*0.028873109331868367，0.028873109331868367，1.4017399331200424，-0.51723237044751591， 0.027673522765052503，2*0.027673522765052503，0.027673522765052503，1.3435020629061745，-0.45419615396638446

　　};

　　static arm_biquad_casd_df1_inst_f32 S;

　　/*假定采样512个点*/

（补充完成，接上）

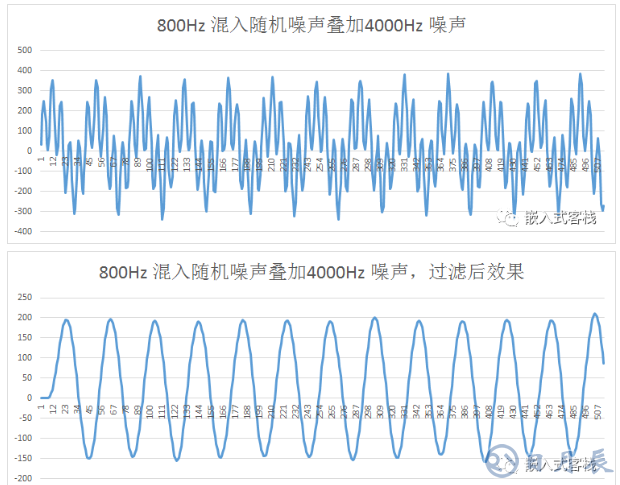

　　利用csv文件，将模拟数据存储，直接用excel打开，将行数据生成曲线图如下：

　　有兴趣也可以写个界面直接显示，甚至绘制出谱线图，做进一步分析。
