    采用NV611X系列氮化镓GaN 半桥应用PCB layout

    作者 :马坤



    邮箱:kuner0806@163.com

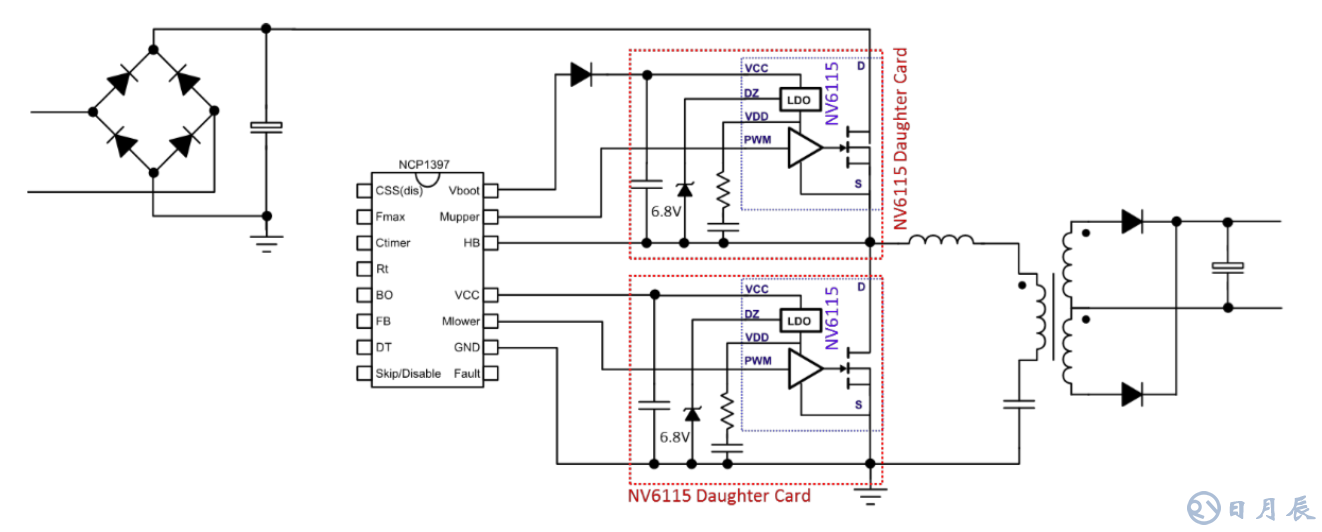

    1. NV611X系列 半桥应用电路图:

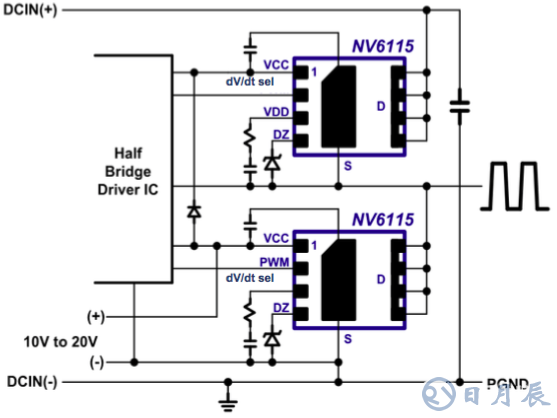

    1. 半桥结构应用


    应用在半桥电路中,自举电路是获得大功率场效应管电源最实用有效的方法;需要注意

    a.当低压侧的体二极管激活时,开关节点根据负载电流幅值变负2~4V

    b.片上电压调节器确保稳定的FET栅极电压

    2.NV611X系列半桥应用布局示例

    下面的示例图显示了半桥配置的正确布局实践。所有组件和连接均在顶层实现,允许所有其他层仅用于铜区和热通孔。

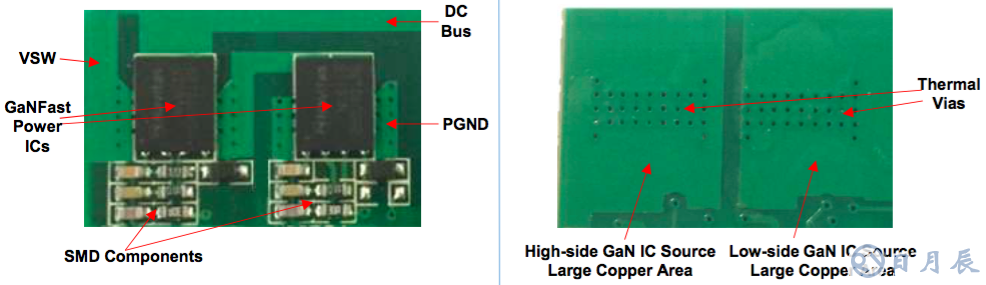

    a.顶层PCB                                                                              b.底层PCB

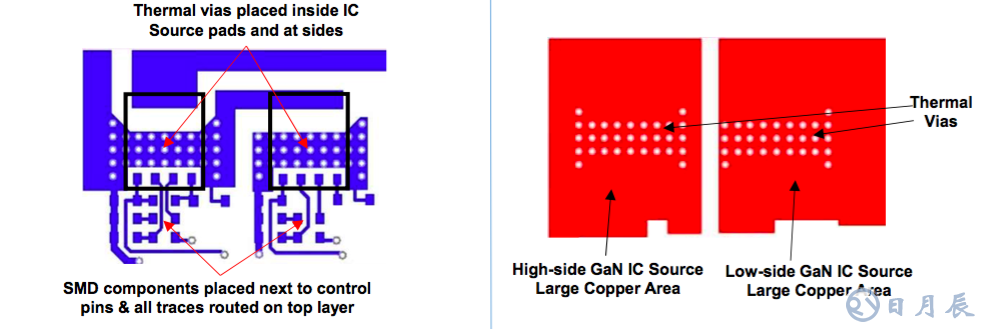

    c.顶层 PCB layout                                                                       d.底层PCB layout
