热裂纹是在焊接时高温下产生的，故称热裂纹。根据所焊金属的材料不同，所产生热裂纹的形态、温度区和主要原因也各不同，因此又把热裂纹分为结晶裂纹、液化裂纹和多边化裂纹等三类。

　　1、结晶裂纹

　　在结晶后期，由于低容共晶形成的液态薄膜消弱了晶粒间的联结，在拉伸应力作用下发生开裂。

　　主要产生在含杂质较多的碳钢、低合金钢焊缝中（含硫、磷、铁、碳、硅偏高）和单相奥氏体钢、镍基合金以及某些铝合金的焊缝中。个别情况下，结晶裂纹也能在热影响区产生。它的特征是：

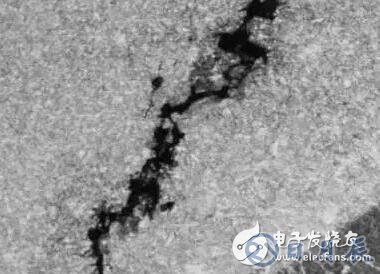

　　①沿晶间开裂；②断口由树枝状断口区、石块状断口区和平坦状断口区构成，在高倍显微镜下能观察到晶界液膜的迹象。

　　2、高温液化裂纹

　　在焊接热循环峰值温度的作用下，在热影响区和多层焊的层间发生重熔，在应力作用下产生的裂纹。

　　主要发生在含有铬镍的高强钢、奥氏体钢、以及某些镍基合金的近缝区或多层焊层间部位。母材和焊丝中硫、磷、硅碳偏高时，液化裂纹的倾向将显著增高。它的特征是：

　　①起源于熔合线靠母材侧的粗大奥氏体晶界，沿晶界扩展，具有曲折的轮廓；②在断口上能观察到各种共晶在晶界面上凝固的典型形态，有时能观察到类似结晶裂纹的石块状断口的形貌。

　　3、多边化裂纹

　　已凝固的结晶前沿，在高温和应力的作用下，晶格缺陷发生移动和聚集，形成二次边界，它在高温处于低塑性状态，在应力作用下产生的裂纹。多边化裂纹多发生在纯金属或单相奥氏体合金的焊缝中或近缝区，它是属于热裂纹的类型。它的特征是：

　　①表面较平整，有塑性变形遗留下来的痕迹；②沿奥氏体晶界形成并扩展；③断口呈晶界断裂形貌，与结晶裂纹的石块状断口形貌相似，但无液相存在的痕迹。
