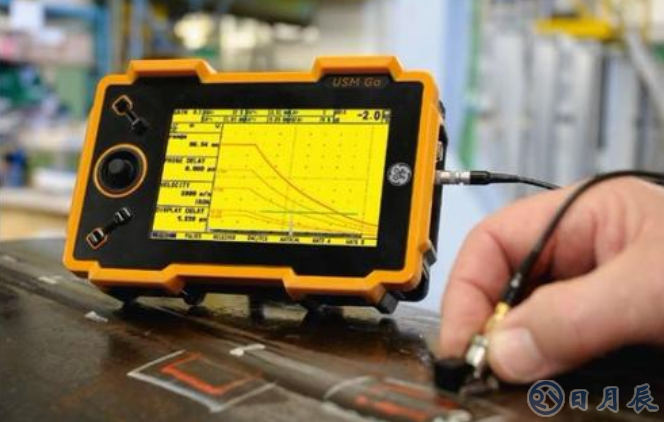

超声波探伤的应用

　　1） 气孔。单个气孔回波高度低，波形为单峰，较稳定。从各个方向探测，反射波大体相同，但稍一动探头就消失，密集气孔会出现一簇反射波，波高随气孔大小而不同，当探头作定点转动时，会出现此起彼落的现象。产生这类缺陷的原因主要是焊材未按规定温度干，焊条药皮变质脱落、焊芯锈蚀，焊丝清理不干净，手工焊时电流过大，电弧过长等。防止这类缺陷防止的措施有：不使用药皮开裂、剥落、变质及焊芯锈蚀的焊条，生锈的焊丝必须除锈后才能使用。所用焊接材料应按规定温度烘干，坡口及其两侧清理干净，并要选用合适的焊接电流、电弧电压和焊接速度等。

　　2） 夹渣。点状夹渣回波信号与点状气孔相似。条状夹渣回波信号多呈锯齿状波幅不高，波形多呈树枝状，主峰边上有小峰，探头平移波幅有变动，从各个方向探测时反射波幅不相同。这类缺陷产生的原因有：焊接电流过小，速度过快，熔渣来不及浮起，被焊边缘和各层焊缝清理不干净，其本金属和焊接材料化学成分不当，含硫、磷较多等。防止措施有：正确选用焊接电流，焊接件的坡口角度不要太小，焊前必须把坡口清理干净，多层焊时必须层层清除焊渣；并合理选择运条角度焊接速度等。

　　3） 未焊透。反射率高，波幅也较高，探头平移时，波形较稳定，在焊缝两侧探伤时均能得到大致相同的反射波幅。其产生原因一般是：坡口纯边间隙太小，焊接电流太小或运条速度过快，坡口角度小，运条角度不对以及电弧偏吹等。防止措施有：合理选用坡口型式、装配间隙和采用正确的焊接工艺等。

　　4）未熔合。探头平移时，波形较稳定，两侧探测时，反射波幅不同，有时只能从一侧探到。其产生的原因：坡口不干净，焊速太快，电流过小或过大，焊条角度不对，电弧偏吹等。防止措施：正确选用坡口和电流，坡口清理干净，正确操作防止焊偏等。

　　5） 裂纹。回波高度较大，波幅宽，会出现多峰，探头平移时反射波连续出现波幅有变动，探头转时，波峰有上下错动现象。热裂纹产生的原因是：焊接时熔池的冷却速度很快，造成偏析；焊缝受热不均匀产生拉应力。防止措施：限制母材和焊接材料中易偏析元素和有害杂质的含量，主要限制硫含量，提高锰含量；提高焊条或焊剂的碱度，以降低杂质含量，改善偏析程度；改进焊接结构形式，采用合理的焊接顺序，提高焊缝收缩时的自由度。

　　超声检测方法有哪些

　　穿透法、脉冲反射法、串列法，穿透法反射法等。
