西门子plc的系列很多，不同系列它的接线方式、接线方法可能都不一样。这里我以S7200说一下吧。

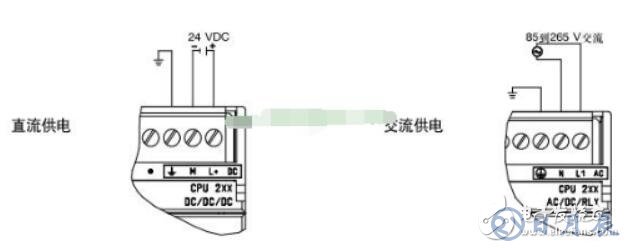

　　S7200根据CPU不同，CPU221、CPU222、CPU224、CPU224XP、CPU226，供电的方式也不同。无非就两种供电：直流供电+交流供电。一般接线端子旁有DC或AC标识。

　　以晶体管输出PLC来说，一般输入和输出类型都有两种，分别是漏型输入、源型输入，漏型输出、源型输出。很据不同的类型，不同接法，防止电流冲突，极性接法可能会烧毁点。

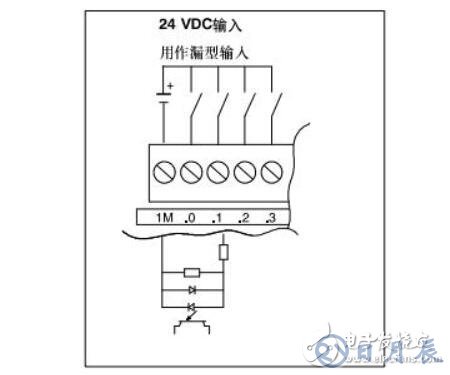

　　1、漏型输入：1M端接-，输入信号端子接+。

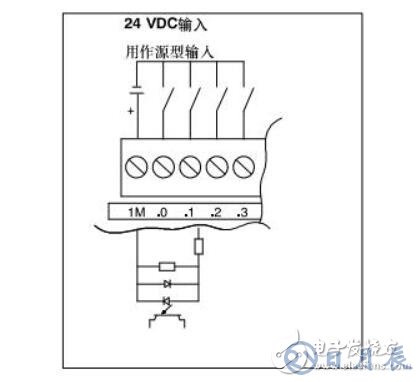

　　2、源型输入：1M端接+，输入信号端子接-。

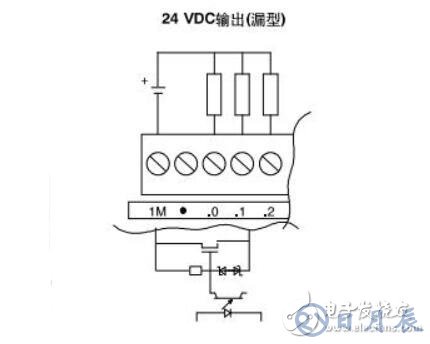

　　3、漏型输出：1M端接-，输入信号端子接负载，负载另一端接+。

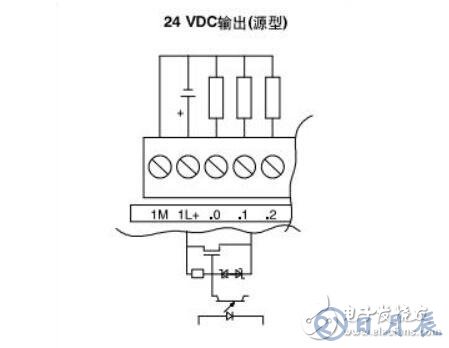

　　4、源型输出：1M端接-，1L+接+，输入信号端子接负载，负载另一端接-。

　　一定型号确定，公共端1M与2M即可同时极性一致。

　　西门子200模块常用PLC接线图

　　西门子S7-300常用模块接线图

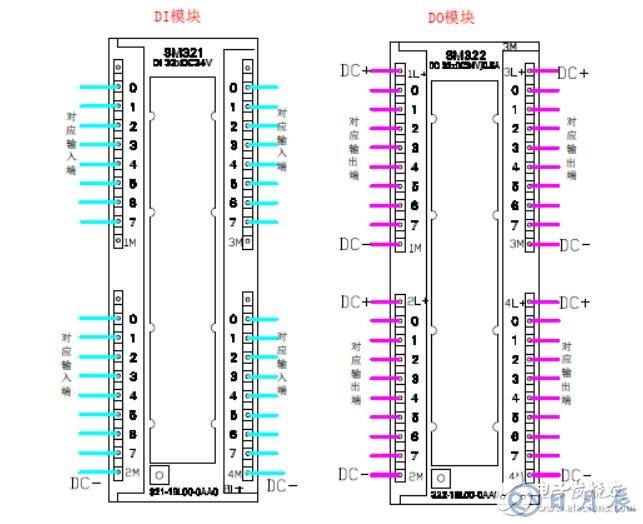

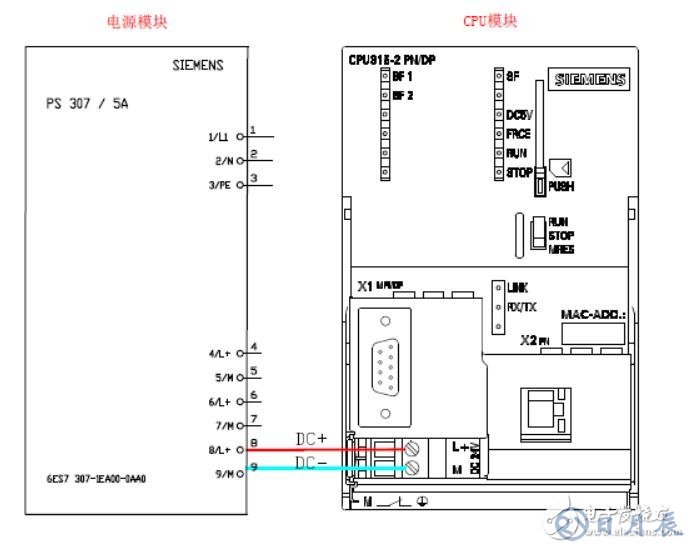

　　CPU315+PS307（电源模块）+SM321（DI模块）+SM322（DO模块）

　　西门子S7-1200常用模块接线图

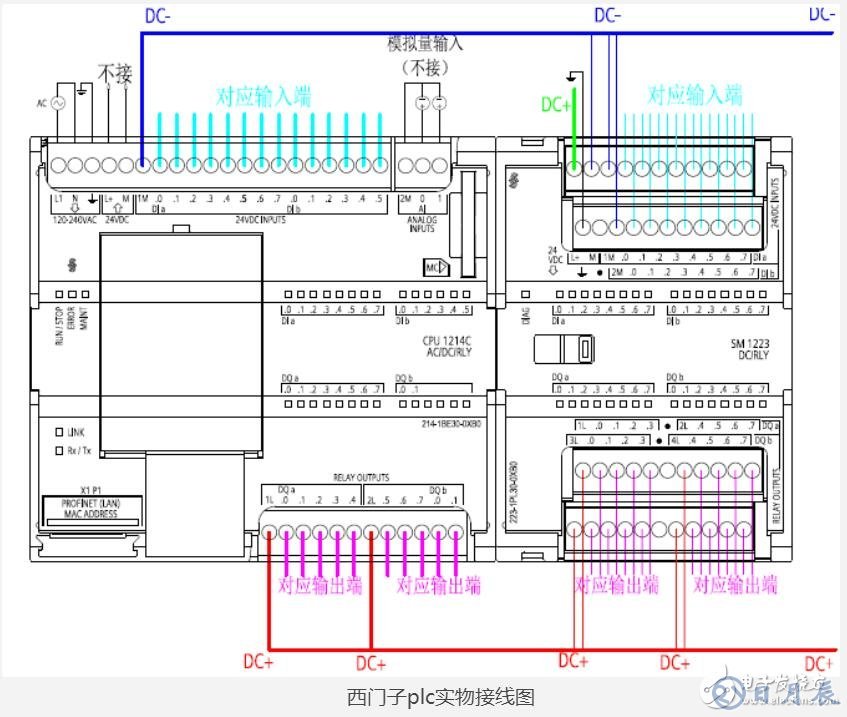

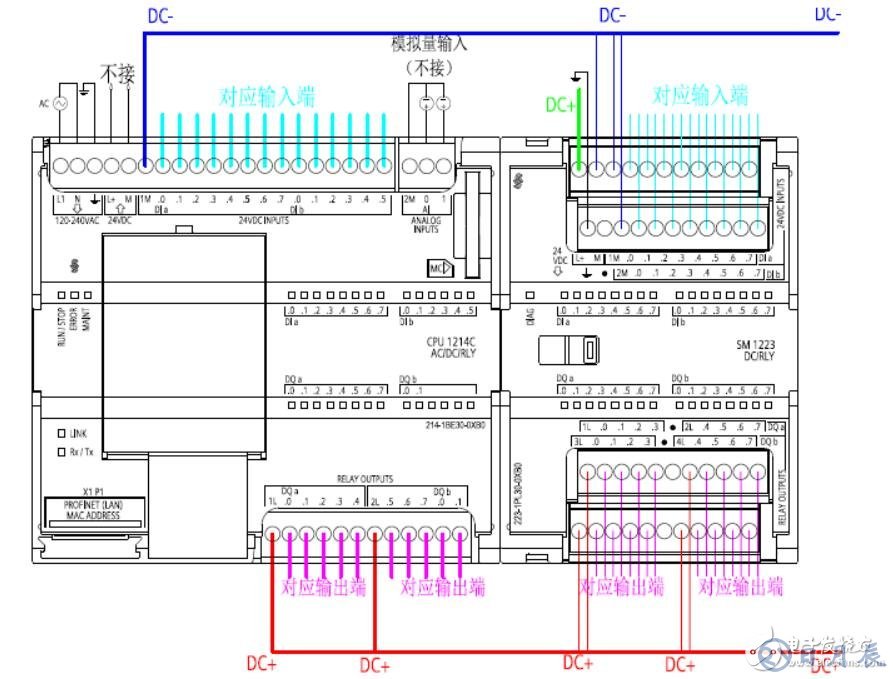

　　CPU1214C+SM1223

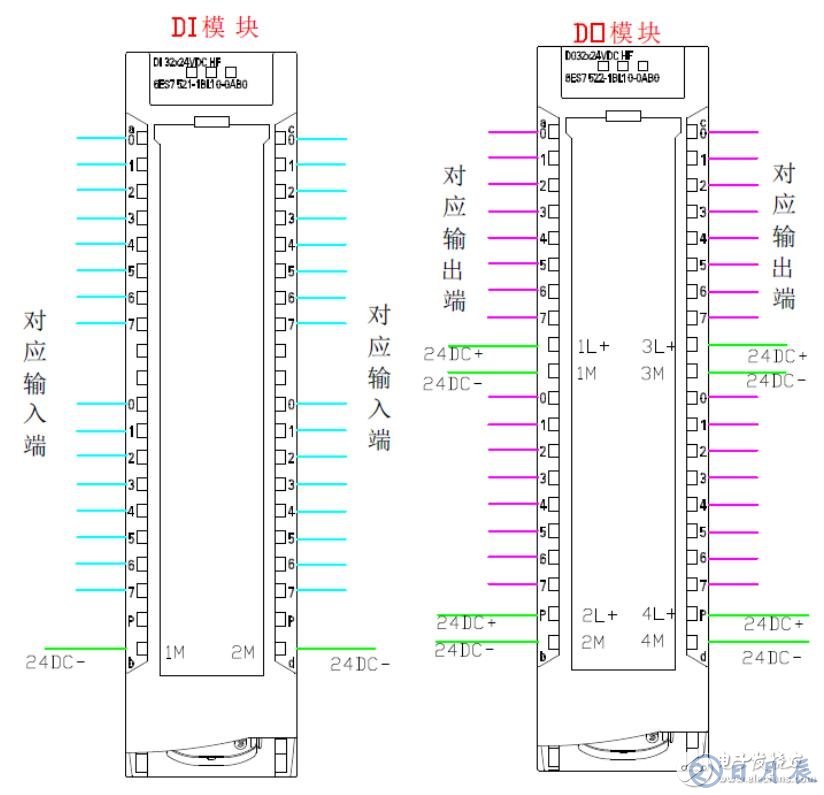

　　西门子1500常用模块接线图
