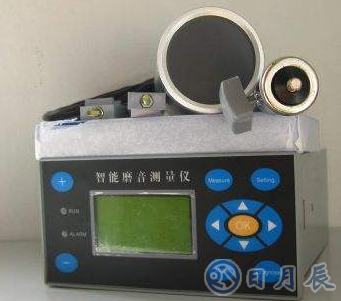

一、 SHZ-7型智能磨音测量仪工作原理

SHZ-7型智能磨音测量仪通过安装在现场的特殊结构的探头，接收磨机发出噪声，经屏蔽电缆传送到仪器，转换为数字分贝指示，同时输出与分贝值成比例的 4—20mA 电流信号，分贝值与磨内物料填充量成反比，正比于研磨体与物料的重量比，因此它能定量地测量磨机负荷的大小。操作员可根据磨音的高低控制各种入磨原料的流量，从而实现磨机负荷的控制，使磨机产量最高，电耗最低。内部具有校正信号源，以便维修人员检查维护，SHZ-7还有饱磨空磨声光报警装置，可提醒操作员及时处理。

二、 SHZ-7型智能磨音测量仪 技术指标

1．测量范围：0～150dB或0～150%（分贝或百分比显示）；

2．探头阻抗：600Ω左右：

3．频率范围：20—20000Hz；

4．探头与仪表的距离：≤100m；

5．输出信号：声强输出信号：4—20mA；

6．显示误差：±0.1dB；

7．工作时间：24小时连续；

8．环境温度：-10—+55℃；

9．环境湿度：≤85%

10． 电源：220V（-10—+10%），50Hz 或60Hz；

11． 尺寸：宽×高×深=160×80×200 或 80×160×200，开孔：152×76或 76×152；

12． 重量：约 1公斤。

三、 SHZ-7型智能磨音测量仪特点

1．数字显示，直观清晰；

2．可从面板输入报警限值；

3．可防止邻近磨机干扰；

4．灵敏度高，无漂移；

5．显示值不受研磨体和衬板磨损的影响；

6．具有空磨饱磨声光报警；

7．具有自校验信号，便于快速校正；

8．探头全密封，不怕粉尘和水汽，经适当处理，可用于淋水水泥磨。

四、SHZ-7型智能磨音测量仪适用范围

本仪器适用于水泥、冶金、电力、化工等工业部门的各类球磨机，尤其适用于水泥厂生料磨、水泥磨、煤磨等开路和闭路粉磨系统。
