On Semi公司的NCL30051是峰值电流控制固定关断时间的降压控制器，适合用于LED驱动器应用，可调整关断时间，源250mA/沉500mA峰值驱动能力， 25°C时的电流检测精度±3.2%，3.3V电平调光输入，具有热关断，过流保护和最大开态时间保护，主要用于LCD屏的LED背光驱动器，LED条灯，LED街灯和LED灯泡。本文介绍了NCL30051主要特性，方框图， 典型应用电路图， 输入80V 350mA输出的降压LED驱动器评估板NCL30105GEVB电路图，材料清单和PCB布局图。

NCL30051主要特性：

• Constant Off Time Current−Mode Control OperaTIon

• Adjustable Off TIme （0.5 ［1］s to 10 ［1］s）

• Internal Leading Edge Blanking

• Source 250 mA / Sink 500 mA Peak Drive Capability

• ±3.2% Current Sense Accuracy at 25℃• Internal Startup Delay

• 3.3 V Logic Level Dimming Input

• This is a Pb−Free Device

NCL30051安全特性：

• Thermal Shutdown

• Maximum On TIme ProtecTIon

• Overcurrent Protection

NCL30051典型应用：

• LED Backlight Drivers for LCD Panels

• LED Light Bars

• LED Street Lighting

• LED Bulbs

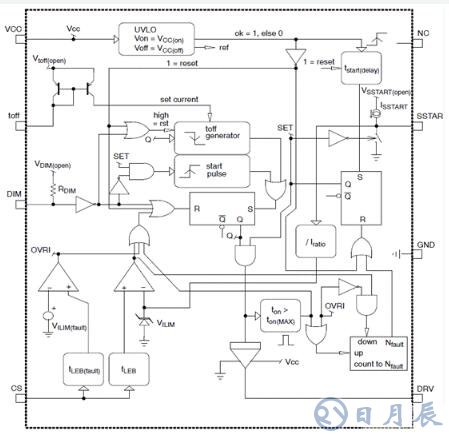

图1.NCL30051方框图

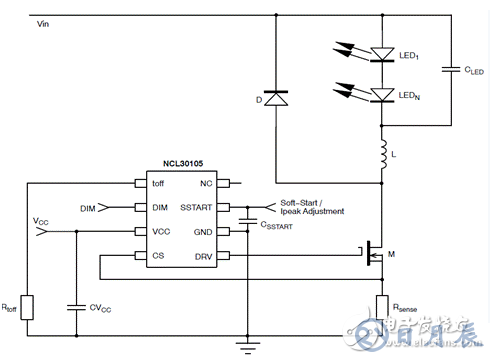

图2.NCL30051典型应用框图

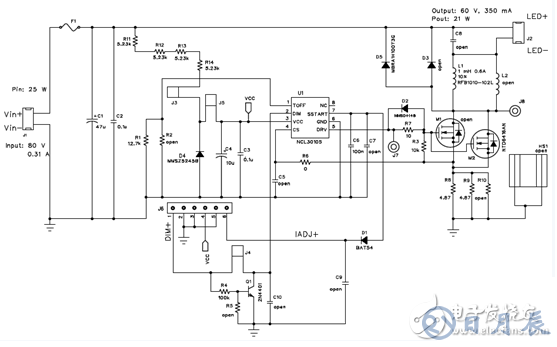

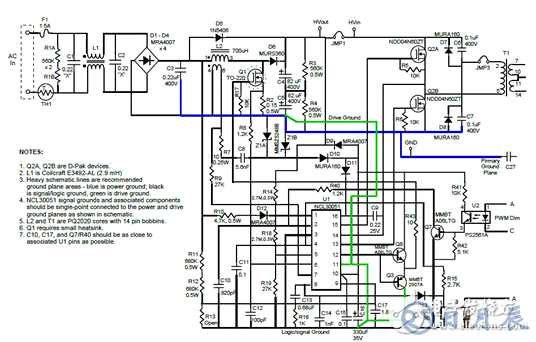

图3.NCL30051典型应用电路图

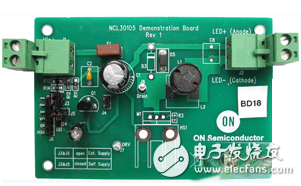

图4. 评估板NCL30105GEVB外形图：输入高达80V，输出350mA

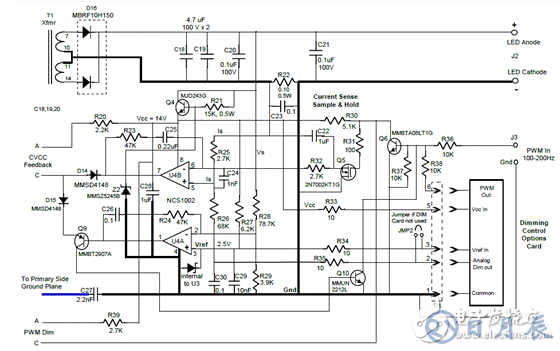

图5. 评估板NCL30105GEVB电路图（1）

图6. 评估板NCL30105GEVB电路图（2）

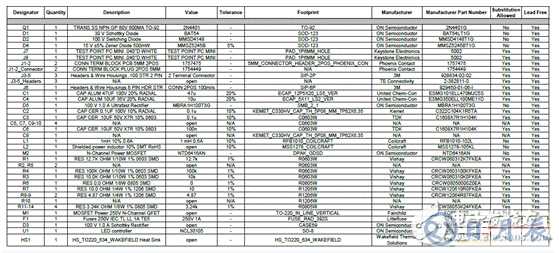

评估板NCL30105GEVB材料清单：

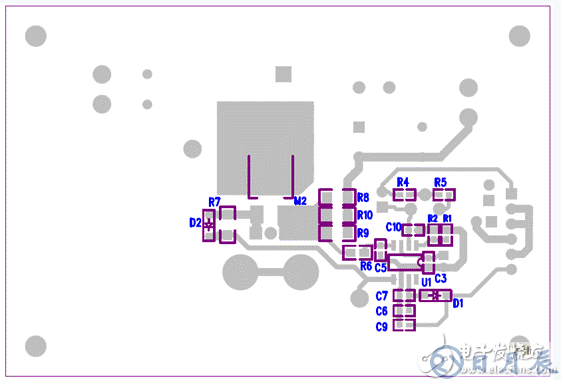

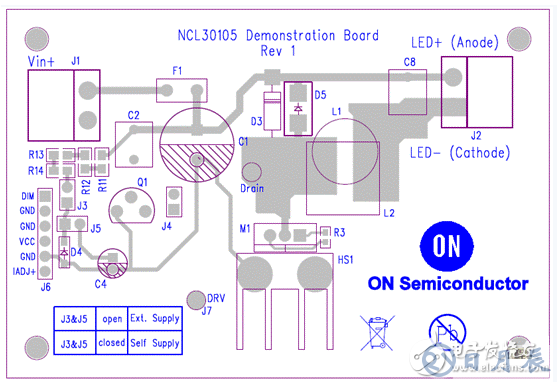

图7. 评估板NCL30105GEVB元件布局图：顶层

图8. 评估板NCL30105GEVB元件布局图：底层
