随着技术的发展，功放保护电路在社会里面的应用会越来越广泛，为大家讲解一下功放保护电路的内容，如果没有考虑滤波器类型和最低技术规格要求方面的基本要素，可能导致产品不能通过“测试”，结果产品又得重新开始设计，导致代价昂贵的生产推迟。另一方面，懂得如何准确确定滤波器参数，将有助于使生产出的产品满足客户的生产标准和功能。事实上，这种知识有助于在提高产品在市场上的成功机会的同时，控制生产费用。

功放保护电路的分析

功放保护电路（一）

在检修功放的输出电路中，常常会遇到继电器不能吸合的故障，除了功放中点电压偏移引起电路保护之外，保护电路本身不正常也是故障的原因之一。

常见的功放保护电路有两种，一种是分立元件组成的电路，另一种是由集成电路组成的保护电路。两种电路在实际应用中都十分常见，下面以μPCI237构成的功放保护电路为例介绍其电路原理和检修方法。

由μPCI237组成的保护电路。保护范围包括：中点电压漂移保护、功放末级过流保护等。电路的保护十分灵敏，保护电路的动作时间小于1秒，只要外围电路的元件选取得当，电路工作十分可靠。但此类保护电路，因为电路的灵敏度太高，有时会出现误保护的故障，此时若在集成电路的，两脚分别对地加接一 只：104的电容，可以有效防止误保护的发生。

功放保护电路

如一台声宝BD808功放机。出现无规律性自动保护的现象，在音量开大时频繁自动保护。开机检查发现在功放正常放音时无失真的现象，说明功放末级放大电路正常如果放音失真那么就说明末级放大电路中的输出有直流电压。

此时继电器保护则是属于中点电压漂移而保护。可以根据声音的输出是否失真来断定是哪一部分的原因，应着重检查保护电路。

保护电路是由集成电路UPCI237组成，其典型应用电路与附图电路基本相同，于是检查并代换电路中的元件，但故障依旧。更换集成电路也没能排除故障。在电路保护时测集成电路UPC1237的脚有不稳定的电压出现。经分析，这大都是交流成分串入电路中引起集成电路保护，对于此现象，只要在电路的脚对地接一只标称容量为 104的瓷片电容，故障即可排除。

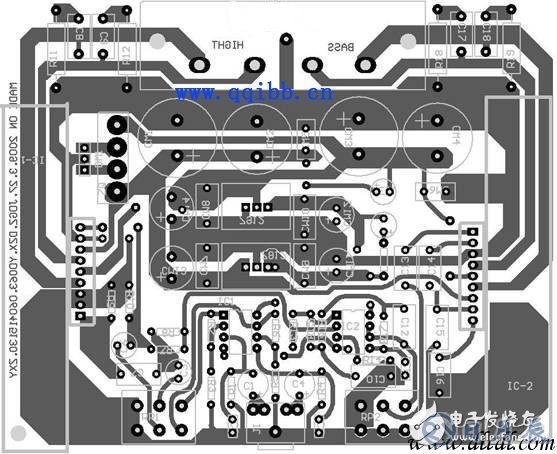

TDA1521功放电路板原理图

该电路是一个10×12（cm）的板子，做时需要注意以下几点：

元器件封装大部分都是自己做的

前级信号线的线宽我使用是40mil；

电源线能粗就粗些布完线后可用覆铜加宽；

功放块输出线宽也要加粗；

地线的线宽也要加粗，以减少元件对地阻抗；

普通电阻电容焊盘采用80mil焊孔30mil；

整流桥焊盘190mil焊孔60mil；

电位器焊盘120mil焊孔60mil；做封装时不要做反，原理图应1脚接地，2脚可调端。

音频插座焊盘120mil焊孔50mil

TDA1521采用SIP9的封装，焊盘X=100mil、Y=80mil

NE5532采用DIP8封装焊盘90mil焊孔32mil；

LM7812/LM7912焊盘85mil焊洞40mil

其它元件根据实际情况修改封装。

跳线的焊接：因为在画PCB图时，为了美观，跳线常设置在大元件下面，所以必须在安装元件前焊接跳线。跳线可以用单股粗导线，也可以使用其它元件剪下来的引脚。

电阻的焊接：先对照装配图，将所有电阻安装并焊接到相应位置，然后将剪下的电阻引脚保留，作为下一步的跳线使用。

集成块底座的焊接：NE5532两个集成块是安装在集成块底座上的，千万不能直接将集成块焊在电路板上，所以这里要先焊底座。注意：①脚都朝向左上方。

电解电容、7812、7912、发光二极管的焊接：上述这些元件也都是有方向的，请大家在安装时特别注意。

集成块的特殊处理：7812、7912发热量不大可不加散热片，如果加散热片请注意散热片不都是接地的，比如7912的散热片和输入相通，TDA1521的散热片和负电源相通，一旦和电路板短路后果不堪设想。所以固定散热片时一定要注意和电路板覆铜间的绝缘问题，TDA1521由于功耗大必须加比较大的散热片（我选用的是8cm×5.5cm的翅片式散热片）。

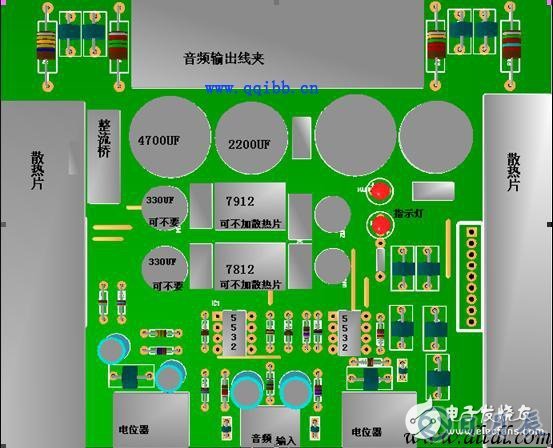

我的3D效果图

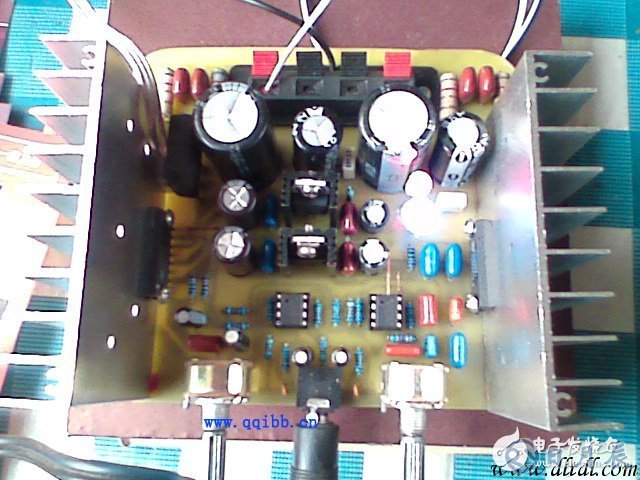

样品：
