电压法也是要通电才能测量电路，但是不用断开电路，是直接在电路板上测量，是很方便的一种电路维修方法。
把万用表调节到电压档位，
把电路板通电，
用红表笔链接高位电压点，用黑表笔链接底线，或者低位电压点。
测出电压数据，观察数据的变化是否在正常范围内。
数据对参照可以从另一块正常的电路板获得。
如果电压不在正常范围，那么判断是否有关元器件已经损坏，换上一个完好的元器件。
电压法是最常用且有效的电路检查方法。
电子电路在正常工作时，电路中各点的工作电压表征了一定范围内元器件、电路工作的情况，当出现故障时电压必然发生改变。电压检查法运用万用表查出电压异常情况，并根据电压的变化情况和电路的工作原理作出推断，找出具体的故障原因。
一、电压检查法的原理
通过检测电路中某些测试点工作电压有还是没有、偏大还是偏小，判断产生电压变化的原因，这个原因也就是故障的原因。
电路在正常工作时，各部分的工作电压值是唯一的，当电路出现开路、短路、元器件性能变化等情况，电压值必然会有相应的变化，电压检查法就是要检测到这种变化情况，然后加以分析。
二、电压检查法的测量对象
电子电路中主要有以下几种电压。
1、交流市电电压，220V，50Hz。
2、交流低压，几伏到几十伏不等。
3、直流工作电压，有可能是几伏到几十伏，也可能是几百伏甚至更高（视频设备中可能高达上万伏）。
4、音频信号电压，几毫伏到几十伏不等。
三、测量交流电压
1、测量交流市电电压
万用表调至交流750V档位（不同万用表档位可能不同），测量电源变压器一次绕组两端，应有220V，如果没有，检查是否电源插口没接好或者没电。
2、测量交流低压
选择万用表交流电压档位的合适量程，测量电源变压器二次侧输出电压，在确认输入电压正常的情况下，如果没有低压输出，则多数是电源变压器一次绕组开路，也有小概率可能是二次绕组断线。
四、测量直流工作电压

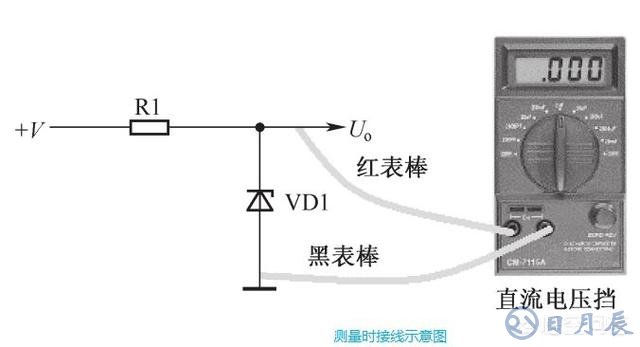

测量直流电压时，选择合适的直流电压档，黑表笔接地线，红表笔接待测点，根据测量结果判断。
1、整机直流工作电压空载时比工作时高出好几伏，越高说明电源内阻越大。
2、整机中整流电路输出端直流电压最高，沿RC滤波、退耦电路逐渐降低。
3、有极性电解电容两端电压，正极端高于负极端。
4、如果电容两端电压为零，只要电路中有直流工作，则说明该电容已短路。电感两端直流电压应接近于零，否则是开路故障。
5、电路中有直流工作电压时，电阻两端应有压降，否则电阻电路有故障。
6、电感两端直流电压不为零，说明电感开路。
五、电压检查法的特点
1、测量电压时，万用表是并联连接，无需对元器件，电路做任何调整，操作方便
2、电路中的电压数据对故障的判断是可靠的
3、详细、准确的电压测量需要整机电路图中的有关电压数据。
六、电压检查法的适用范围
1、交流电路故障
2、直流电路故障
3、其它电路故障
