1. 工作原理

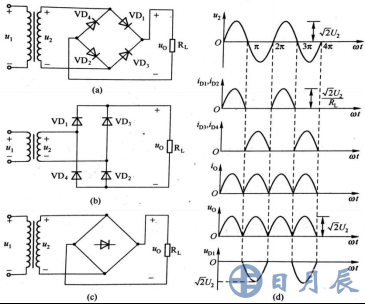

  针对全波整流电路的缺点，产生了桥式整流电路，如图1(a)所示。图中的整流二极管VD₁~VD₄接成桥路，因此得名。

  在电源变压器副边电压u₂的正半周，整流管VD₁、VD₂导通，电流经过VD₁、R_L、VD₂，在负载R_L上产生上正、下负的单向脉动电压，此时VD₃、VD₄因承受反向电压而截止；在u₂的负半周，整流管VD₃、VD₄导通，电流经过VD₃、R_L、VD₄，在R_L上也产生上正、下负的单向脉动电压，此时VD₁、VD₂因承受反向电压而截止。这样，在u₂的整个周期内，R_L上均能得到直流脉动电压，这与全波整流电路一样。它与全波整流电路不同之处是，每个半周都有两个二极管导通，且由于变压器副边只有一个绕组，因而每个二极管截止时所承受的反向电压为u₂，仅是全波整流电路的一半。所有波形如图1(d)所示。桥式整流电路还可以有其他的画法，如图1(b)、(c)所示。





  2. 输出电压及输出电流的平均值

  若设整流二极管VD₁～VD₄为理想二极管，并忽略变压器内阻，桥式整流输出直流脉动电压u_O的平均值U_O(AV)为

    (1)

  输出平均电流I_O(AV)为



  3. 二极管的极限参数选择

  1)最大整流平均电流I_F

  在桥式整流电路中，每个二极管只在半个周期导通，因而流过每个二极管的平均电流仅为输出平均电流的一半，即

  应选择整流二极管的最大整流平均电流l_F>I_D(AV)。

  2)最高反向工作电压U_R

  在桥式整流电路中，截止的二极管承受的反向电压就是u₂电压，而承受的最大反向电压U_RM为



  应选择整流二极管最高反向工作电压U_R>U_RM。

  综上所述，在u₂相同的情况下，单相桥式整流电路输出电压平均值及其脉动成分和全波整流电路一样，而二极管承受的最大反向电压与半波整流电路相同，并节省电源变压器一个副边绕组。
