电路板上的晶振坏了怎么办？

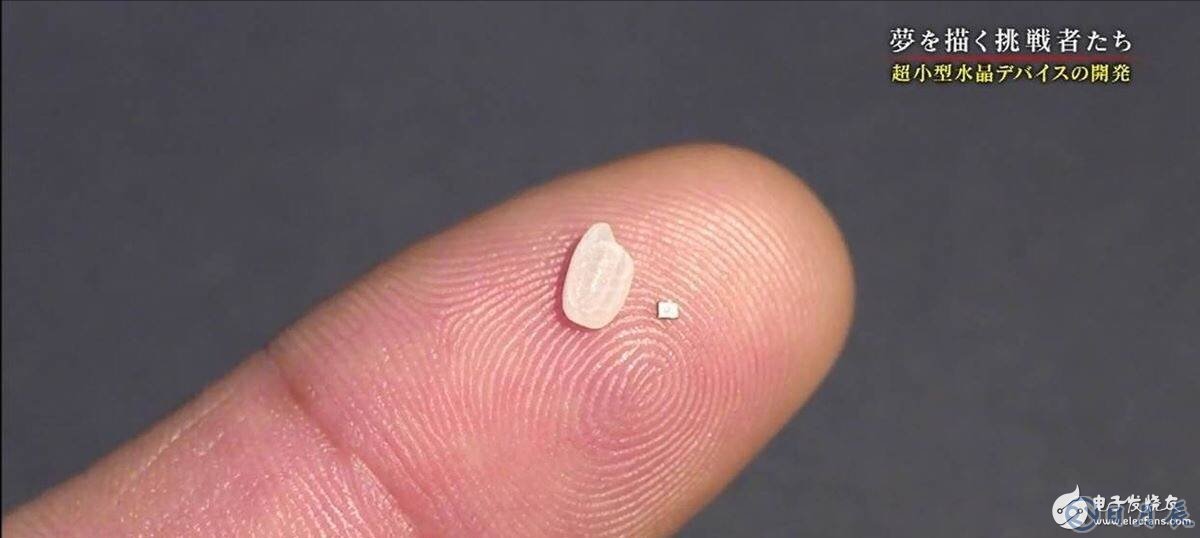

如今的电子科技时代，我们已离不开生活中的智能产品，尤其是手机，在这个移动支付的快节奏城市，也许你可以试试一天没有手机的生活，恐怕会有诸多不便。而手机却依赖它，一颗比米粒还要小的晶振，决定了整块电路板的“生死”。如果它不运作，整个系统就会瘫痪，在行业中被人们堪比为电路板的心脏。

晶振是各板卡的“心跳”发生器，选择好的晶振，保障您的线路板的经久耐用性。然后难免会碰到晶振停振的问题。晶振的作用就是向显卡、网卡、主板等配件的各部分提供基准频率，它是时钟电路中最重要的部件。晶振就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。在实际应用中，遇到晶振停振，要结合实际情况和产品规格。

大量晶振不起振造成整机无电问题，具体一点，晶体本身原因有，晶片碎裂、寄生、DLD不良、阻抗过大、频率不良、晶体牵引力不足或过大。 与电路有关：其他元件不良；负载电容或电路设计或加工造成的杂散电容离散度大；晶体两端电压不足；电路静态工作点有问题。

在工作电路中，如果晶振损坏会有哪些特征现象呢？晶振损坏分为两大类，一是彻底停振，二是具有不稳定性

一，彻底停振

如果晶振停振，对手机而言可能无法正常开机，就像心脏突然停止跳动，以该晶振为时钟信号的电路都会停顿罢工

二，具有不稳定性

引起不稳定性的原因有很多，可能是晶振质量问题，更多原因则是晶振参数与电路参数不相匹配，例如系统要求精度20ppm，而晶振参数只有50ppm；再或者匹配电容要求12PF，而实际电容只有9PF诸多原因。

彻底损坏时的解决办法

彻底损坏时，可将其拆下，与正常同型号集成电路对比测其每一引脚对地的正、反向电阻，总能找到其中一只或几只引脚阻值异常；

具有不稳定性的解决办法

咨询的晶振供应商，算出正确电容匹配值更换晶振，或者是更换外挂电容。更换精度合适的晶振，如果是其它问题引起的不稳定，用无水酒精冷却被怀疑的集成电路，如果故障发生时间推迟或不再发生故障，即可判定。通常只能更换新集成电路来排除。

一般晶振不起振或停振有以下几点

1 由于晶振在剪脚和焊锡的时候容易産生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶体，容易导致晶体处于临界状态，以至出现时振时不振现象，甚至停振。

2 在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶体在制造过程中，基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起停振。

3 当晶体频率发生频率漂移，且超出晶体频率偏差范围过多时，以至于捕捉不到晶体的中心频率，从而导致芯片不起振。

4 由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，导致停振。

5 在检漏工序中，就是在酒精加压的环境下，晶体容易产生碰壳现象，即振动时芯片跟外壳容易相碰，从而晶体容易发生时振时不振或停振。

6 在压封时，晶体内部要求抽真空充氮气，如果发生压封不良，即晶体的密封性不好时，在酒精加压的条件下，其表现为漏气，称之为双漏，也会导致停振
