1．实验任务

当按下开关SP1，AT89S51单片机产生“叮咚”声从P1.0端口输出到LM386，经过放大之后送入喇叭。

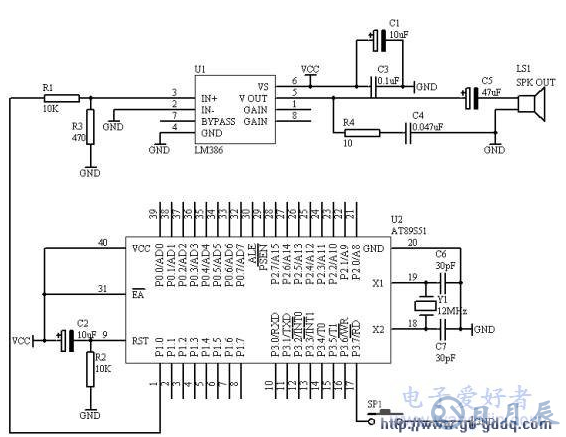

2．电路原理图

图4.19.1

3．系统板上硬件连线

（1）．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；

（2）．在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭；

（3）．把“单片机系统”区域中的P3.7/RD端口用导线连接到“独立式键盘”区域中的SP1端口上；

4．程序设计方法

（1）．我们用单片机实定时/计数器T0来产生700Hz和500HZ的频率，根据定时/计数器T0，我们取定时250us，因此，700HZ的频率要经过3次250us的定时，而500HZ的频率要经过4次250us的定时。

（2）．在设计过程，只有当按下SP1之后，才启动T0开始工作，当T0工作完毕，回到最初状态。

（3）．“叮”和“咚”声音各占用0.5秒，因此定时/计数器T0要完成0.5秒的定时，对于以250us为基准定时2000次才可以。

6．汇编源程序

T5HZ EQU 30H

T7HZ EQU 31H

T05SA EQU 32H

T05SB EQU 33H

FLAG BIT 00H

STOP BIT 01H

SP1 BIT P3.7

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START： MOV TMOD，#02H

MOV TH0，#06H

MOV TL0，#06H

SETB ET0

SETB EA

NSP： JB SP1，NSP

LCALL DELY10MS

JB SP1，NSP

SETB TR0

MOV T5HZ，#00H

MOV T7HZ，#00H

MOV T05SA，#00H

MOV T05SB，#00H

CLR FLAG

CLR STOP

JNB STOP，$

LJMP NSP

DELY10MS： MOV R6，#20

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

RET

INT_T0： INC T05SA

MOV A，T05SA

CJNE A，#100，NEXT

MOV T05SA，#00H

INC T05SB

MOV A，T05SB

CJNE A，#20，NEXT

MOV T05SB，#00H

JB FLAG，STP

CPL FLAG

LJMP NEXT

STP： SETB STOP

CLR TR0

LJMP DONE

NEXT： JB FLAG，S5HZ

INC T7HZ

MOV A，T7HZ

CJNE A，#03H，DONE

MOV T7HZ，#00H

CPL P1.0

LJMP DONE

S5HZ： INC T5HZ

MOV A，T5HZ

CJNE A，#04H，DONE

MOV T5HZ，#00H

CPL P1.0

LJMP DONE

DONE： RETI

END

7．C语言源程序

#include

unsigned char t5hz;

unsigned char t7hz;

unsigned int tcnt;

bit stop;

bit flag;

void main（void）

{

unsigned char i，j;

TMOD=0x02;

TH0=0x06;

TL0=0x06;

ET0=1;

EA=1;

while（1）

{

if（P3_7==0）

{

for（i=10;i》0;i--）

for（j=248;j》0;j--）;

if（P3_7==0）

{

t5hz=0;

t7hz=0;

tcnt=0;

flag=0;

stop=0;

TR0=1;

while（stop==0）;

}

}

}

}

void t0（void） interrupt 1 using 0

{

tcnt++;

if（tcnt==2000）

{

tcnt=0;

if（flag==0）

{

flag=~flag;

}

else

{

stop=1;

TR0=0;

}

}

if（flag==0）

{

t7hz++;

if（t7hz==3）

{

t7hz=0;

P1_0=~P1_0;

}

}

else

{

t5hz++;

if（t5hz==4）

{

t5hz=0;

P1_0=~P1_0;

}

}

}
