大家可曾记得礼花绽放那一刻的精彩？小时候每当看礼花绽放时，总希望自己能将那最美的那一霎那永远留下。终于，今天我的梦想实现了。通过自己的板板，只要随手编程几下就搞定啦！

在给大家展示效果图之前，我们首先得对LED点阵屏做一番介绍！8*8 LED点阵等效电路如图1所示。通过分析，我们不难得知：只要其对应的X、Y轴顺向偏压，即可使LED发亮。例如：若想使左上角LED点亮，则Y0=1，X0=0，则会形成压降点亮左上角的LED。这里的水平方向由P2控制，垂直方向由P0控制。

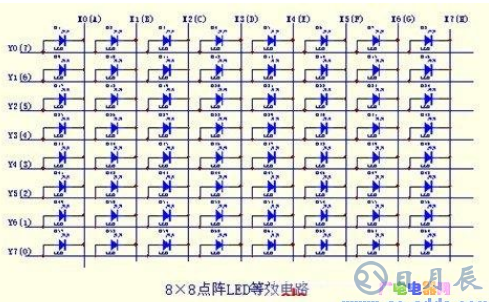

图1 8*8 LED点阵等效电路

本次在LED点阵屏上实现显示礼花的功能原理接口图如图2所示，效果图如图3所示。通过该LED点阵还可以显示静态或者动态的图形、文字等。大家感兴趣的可以自己试试啦~~

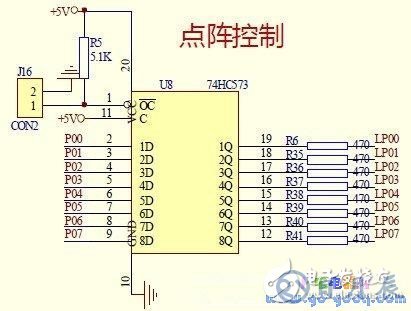

图2 在LED点阵屏上实现显示礼花的功能原理接口图

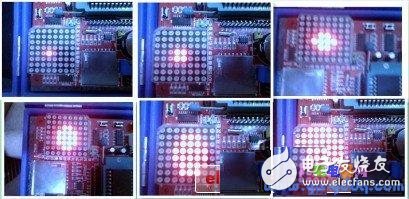

图3 礼花显示效果组图

图 礼花动态显示图

LED点阵屏上显示礼花C源代码

#include

#include

#define uint unsigned int

#define uchar unsigned char

unsigned char code tabP0［6］［8］={{0x00，0x00，0x00，0x00，0x08，0x00，0x00，0x00}，{0x00，0x00，0x00，0x18，0x18，0x00，0x00，0x00}，{0x00，0x00，0x10，0x38，0x38，0x10，0x00，0x00}，{0x00，0x00，0x38，0x7C，0x7C，0x38，0x00，0x00}，{0x00，0x38，0x7C，0x7C，0x7C，0x7C，0x38，0x00}，{0x3C，0x7E，0xFF，0xFF，0xFF，0xFF，0x7E，0x3C}};

unsigned char code tabP2［］={0x7F，0xBF，0xDF，0xEF，0xF7，0xFB，0xFD，0xFE};

void delay（uint z）

{

uchar x，y;

for（x=z;x》0;x--）

for（y=110;y》0;y--）;

}

void main（）

{

int i，j，k;

while（1）

{

for（j=0;j《6;j++）

{

for（k=0;k《25;k++）

{

for（i=0;i《8;i++）

{

P0=0;

P2=tabP2［i］;

P0=tabP0［j］［i］;

delay（2）;

}

}

}

}

}
