随着科技的快速发展，逆变器已经越来越多的出现在人们的生活中。目前，逆变器的已经在很多领域应用到，比如电脑、电视、洗衣机、空调、家庭影院、电动砂轮、电动工具、缝纫机、录像机、按摩器、风扇、照明等等。逆变器是一种能够进行电能转换的器件，当输入的是直流电是，输出就会变成交流电，而且一般是为220v50HZ正弦或方波。它与应急电源的工作原理是相反的，逆变器一般由控制逻辑、滤波电路和逆变桥组成。本文将首先介绍二极管在逆变器中的应用，然后结合一种简单的逆变器电路图，具体分析PWM逆变器的工作原理。

　　二极管在逆变器中的应用

　　在家电应用中，最主要的就是高效率和节能，三相无刷直流电机正是因为具有效率高、尺寸小的优点，被广泛的应用在家电设备及其他很多应用中。除此之外，由于还将机械换向装置替换成电子换向器，三相无刷电机进而被认为可靠性比原来更高了。

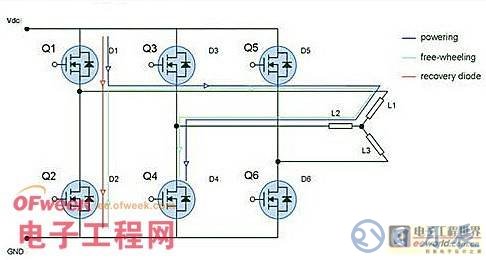

　　标准的三相功率级(power stage)被用来驱动一个三相无刷直流电机，如图1所示。功率级产生一个电场，为了使电机很好地工作，这个电场必须保持与转子磁场之间的角度接近 90°。六步序列控制产生6个定子磁场向量，这些向量必须在一个指定的转子位置下改变。霍尔效应传感器扫描转子的位置。为了向转子提供6个步进电流，功率级利用6个可以按不同的特定序列切换的功率MOSFET。下面解释一个常用的切换模式，可提供6个步进电流。

　　MOSFET Q1、Q3和Q5高频(HF)切换，Q2、Q4和Q6低频(LF)切换。当一个低频MOSFET处于开状态，而且一个高频MOSFET 处于切换状态时，就会产生一个功率级。

　　步骤1) 功率级同时给两个相位供电，而对第三个相位未供电。假设供电相位为L1、L2，L3未供电。在这种情况下，MOSFET Q1和Q2处于导通状态，电流流经Q1、L1、L2和Q4。

　　步骤2) MOSFET Q1关断。因为电感不能突然中断电流，它会产生额外电压，直到体二极管D2被直接偏置，并允许续流电流流过。续流电流的路径为D2、L1、L2和Q4。

　　步骤3) Q1打开，体二极管D2突然反偏置。Q1上总的电流为供电电流与二极管D2上的恢复电流之和。

　　显示出其中的体-漏二极管。电流流入到体-漏二极管D2(见图1)，该二极管被正向偏置，少数载流子注入到二极管的区和P区。

　　当MOSFET Q1导通时，二极管D2被反向偏置， N区的少数载流子进入P+体区，反之亦然。这种快速转移导致大量的电流流经二极管，从N-epi到P+区，即从漏极到源极。电感L1对于流经Q2和Q1的尖峰电流表现出高阻抗。Q1表现出额外的电流尖峰，增加了在导通期间的开关损耗。

　　为改善在这些特殊应用中体二极管的性能，研发人员开发出具有快速体二极管恢复特性MOSFET。当二极管导通后被反向偏置，反向恢复峰值电流Irrm较小。

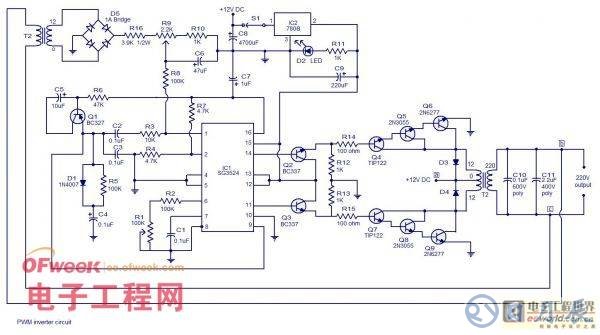

　　结合一种简单的逆变器电路图分析PWM逆变器电路的工作原理

　　电阻R2和电容C1套集成电路内部振荡器的频率。预设R1可用于振荡器的频率进行微调。14脚和11脚IC内部驱动晶体管的发射极终端。的驱动晶体管(引脚13和12)的集电极终端连接在一起，并连接到8 V轨(7808输出)。可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。

　　这些信号驱动器在随后的晶体管阶段。当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源(电池)连接流一个通过的上半部分(与标签的标记)变压器(T1)中，小学通过晶体管Q4，Q5和Q6汇到地面。

　　因此诱导变压器二次电压(由于电磁感应)，这个电压220V输出波形的上半周期。在此期间，11脚低，其成功的阶段将处于非活动状态。当IC引脚 11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期(标签上标明)电流流 220V输出波形。

　　逆变电路的输出电压调节部分的工作原理

　　逆变器输出(T2的输出)挖掘点的标记为B，C，并提供给变压器T2的主。在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压(将逆变器的输出电压成正比)是提供的PIN1通过奥迪R8，R9，R16和(该IC的内部错误放大器的反相输入)这个电压与内部参考电压比较。

　　此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号(引脚14和12)为了使输出电压为所需的值的变化。R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。

　　二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器(T2)初选时产生的电压尖峰。R14和R15限制基地的第四季度和Q7。R12和 R13为第四季度和Q7防止意外的开关ON下拉电阻。C10和C11是绕过从变频器的输出噪声。C8是一个滤波电容的稳压IC 7805。R11的限制限制了电流通过LED指示灯D2的。
