任何芯片要工作，必须满足一个温度范围，这个温度是指硅片上的温度，通常称之为结温（junction temperature）。

ALTERA的FPGA分为商用级（commercial）和工业级（induatrial）两种，商用级的芯片可以正常工作的结温范围为0~85摄氏度，而工业级芯片的范围是-40~100摄氏度。在实际电路中，我们必须保证芯片的结温在其可以承受的范围之内。

随着芯片的功耗越来越大，在工作的时候就会产生越来越多的热量。如果要维持芯片的结温在正常的范围以内，就需要采取一定的方法使得芯片产生的热量迅速发散到环境中去。

学过中学物理的人都知道，热量传递主要采用三种方法，即传导、对流和辐射，芯片向外散热同样是采用这几种方式。

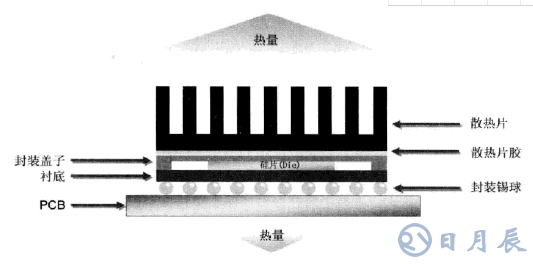

下图所示为一个芯片散热的简化模型。图中芯片产生的热量主要传给芯片外封装，如果没有贴散热片，就由芯片封装外壳直接散布到环境中去；如果加了散热片，热量就会由芯片的外封装通过散热片胶传到散热片上，再由散热片传到环境中。一般来说，散热片的表面积都做的相当大，与空气的接触面就大，这样有利于传热。在平时的实践中已经发现，绝大多数散热片都是黑色的，由于黑色物体容易向外辐射热量，这样也有利于热量向外散发。而且散热片表面的风速越快，散热越好。

简化的芯片热流模型

除此之外，有一小部分热量经过芯片衬底传导到芯片的焊锡球上，再经由PCB把热量散步到环境中。由于这部分热量所占的比例比较小，所以在下面讨论芯片封装和散热片的热阻时就忽略了这一部分。

首先需要理解“热阻（thermal resistance）”的概念，热阻是描述物体导热的能力，热阻越小，导热性越好，反之越差，这一点有点类似电阻的概念。

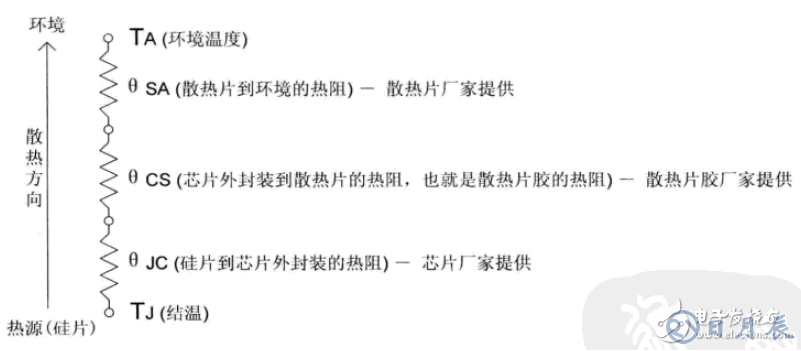

从芯片的硅片到环境的热阻，假设所有的热量都最终由散热片散布到环境中，这样可以得到一个简单的热阻模型，如下图：

带散热片的芯片散热模型

从硅片到环境的总热阻称为JA，因此满足：

JA=JC+CS+SA

JC是指芯片到外封装的热阻，一般由芯片供应商提供；CS是指芯片外封装到散热片的热阻，如果散热片采用导热胶附着在芯片表面，这个热阻就是指导热胶的热阻，一般由导热胶供应商提供；SA是指散热片到环境的热阻，一般由散热片厂家给出这个热阻值，这个热阻值是随着风速的提高而降低的，厂家通常会给出不同风速情况下的热阻值。

芯片的封装本身就是作为一个散热装置。如果芯片没有加散热片，JA就是硅片经过外封装，再到环境中的热阻值，这个值显然要大于有散热片是的JA值。这个值取决于芯片本身封装的特性，一般由芯片厂家提供。

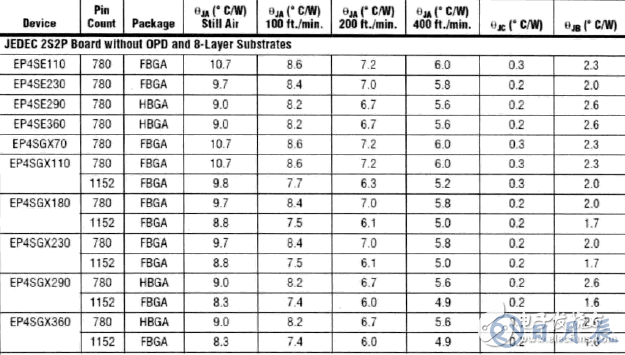

下图显示为ALTERA的STRATIX IV器件的封装热阻。其中给出了各种风速下的芯片的JA值，这些值可以用来计算无散热器时的情况。另外，其中的JC是用来计算带散热片时的总JA值。

StraTIx iv器件封装的热阻

假设硅片消耗的功率是P，则：

TJ（结温）=TA+P*JA

需要满足TJ不能超过芯片允许的最大的结温，再根据环境温度和芯片实际消耗的功率，可以计算出对JA最大允许的要求。

JAMax=（TJMax - TA）/P TA（环境温度）

如果芯片封装本身的JA大于这个值，那么必须考虑给芯片加合适的散热装置，以降低芯片到环境的有效JA值，防止芯片过热。

在实际的系统中，部分热量也会从PCB散出，如果PCB层数多，面积较大，也是非常有利于散热的。
