今天为大家介绍一项国家发明专利——一种数字电能表在线校验方法。该专利由国网重庆市电力公司电力科学研究院申请，并于2018年12月25日获得授权公告。
本发明涉及电能表校验设备领域，特别是一种数字式电能表在线校验方法。
目前国家在数字化变电站建设的投资规模不断增加，数字化变电站电能表的需求量也随之增大，电子式电压电流互感器、智能化一次设备的应用，使得电压电流信号以基于IEC61850协议的以太网数字量输入的数字化电能表已成为数字化变电站电能计量的重要设备。
虽然目前国内部分研究机构已经研制了相应的校验设备，但是校验方法以及校验装置多种多样，不够统一，同时其技术指标还没有明确。数字化变电站中电子式互感器输出形式为IEC61850-9-1数字信号帧，数字电能表接收此数字信号帧，直接进行数学运算得出电能。而在传统的变电站中，电磁式互感器输出的是模拟电压电流信号，电能表将模拟量转化为数字量，计算出电能。电子式互感器和数字电能表原理及接口方式都发生了根本性的改变。而目前针对数字化电能表相关的检定规程尚未出台，因此一般在具体的工程使用中，数字化电能表的检定参照了JJG596《电子式多功能电能表检定规程》中所规定的电子式多功能电能表检测负荷点进行精度校验。现有校验方法存在较大的弊端，校验时需要在合并单元单独引出电压电流信号至预留的校验接口，然后连接小型交换机，将由合并单元进入电能表的信号拔出，接入光纤转换器，但是中转换器工作期间数字电能表会失去信号，停止计量，造成计量损失。
因此，需要一种数字电能表在线校验方法。
本发明的目的就是提供一种数字电能表在线校验方法。

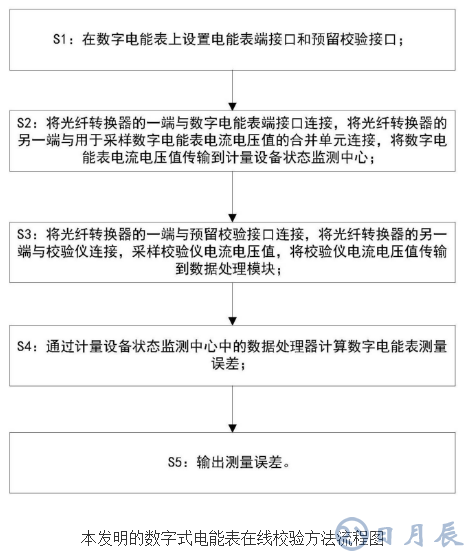

本发明的目的是通过这样的技术方案实现的：本发明提供的一种数字电能表在线校验方法，包括以下步骤：S1：在数字电能表上设置电能表端接口和预留校验接口；S2：将光纤转换器的一端与数字电能表端接口连接，将光纤转换器的另一端与用于采样数字电能表电流电压值的合并单元连接，将数字电能表电流电压值传输到数据处理模块。
S3：将光纤转换器的一端与预留校验接口连接，将光纤转换器的另一端与校验仪连接，采样校验仪电流电压值，将校验仪电流电压值传输到数据处理模块；S4：通过数据处理模块中的数据处理器计算数字电能表测量误差；S5：输出测量误差。
所述测量误差通过以下步骤来实现：
S41：根据数字电能表电流电压值计算数字电能表的有功功率和无功功率；
S42：根据校验仪电流电压值计算校验仪的有功功率和无功功率；
S43：分别计算数字电能表和校验仪的有功功率差值；分别计算数字电能表和校验仪的无功功率差值；
S44：判断有功功率差值和无功功率差值是否同时大于预设阈值，如果是，则判断待校验数字电能表存在异常；
S45：如果否，则判断待校验数字电能表正常，输出有功功率差值和无功功率差值；
所述预设阈值为校验仪有功功率和无功功率的百分之0 .1-0 .3之间。
由于采用了上述技术方案，本发明具有如下的优点：本实用新型提供的数字式电能表无损电量现场校验装置克服了现有校验装置的校验弊端，通过将合并单元引出的电压电流信号传输至预留的校验接口，再通过光纤转换器传输到校验仪，实现数字化电能表不停运现场误差检定，避免了数字电能表中校验过程期间失去信号而停止计量所造成计量损失。
