弯曲工序：

把板料、型材、管材等的构件弯成一定曲率、一定形状的零件的冲压工序称为弯曲。

通常在压力机上弯曲、折板机上弯曲、卷板机上滚弯，还可拉弯、手工弯曲等。

利用折边、弯曲增大惯性矩、截面模量使其刚性提高，就是轻型化设计的好途径。

在弯曲零件的构形时，必须注意零件在模具内的放置方法。

若在弯曲全长上作180°的变形是很困难得，尤其是硬料时完全无法办到。因此弯折时要预先在拐弯处留一小开口。

在弯制U形件时。其长边不能选得太小。

弯曲半径应按材料牌号、硬度计厚度进行选择。对薄的材料，弯曲较容易，弯曲半径可定小些，由于回弹力较小，可得到较大的坚固度。

在弯形时，工件的毛面应尽可能朝弯曲的受压方向，以免使毛口受拉力而撕裂。

在对称的零件上，为了防止弯形时防错工位，可预设一对称的定位孔。

在U形工件上，两弯形边必须尽可能等长，以免弯曲时产生向一边移位。如不允许，则可设一工艺孔来定位。

滚卷边是一种特殊的弯形。卷孔内径大小随卷边工件的材料厚薄而定，厚的其内径应取大写，一般取内径d≥1.5t板厚即可。卷边的中心线设在金属片中心上是不必要的。若将金属片平面设在其圆柱体相切位置处，则制造较为经济,如下图b所示。

弯曲工艺要求设计的结构遵守弯曲变形规律、弯曲最小半径、回弹、弯曲最小边长、弯曲工艺孔或工艺槽、孔边距、弯曲加工程序、弯曲尺寸标注以及弯曲精度等，有时还要计算坯料估计设备等。

弯曲变形的特点：

板料弯曲，通常弯曲变形区变薄。B/t

棒料弯曲，r≥1.5d时，弯曲横截面基本不变；r<1.5d时，弯曲变形区发生畸变，中性层系数x有变化。（具体参数查相关手册）

管料弯曲,通常外壁变薄，内壁变厚，并且由圆形变成椭圆形。

弯曲件的圆角半径应大于材料的最小弯曲半径。为得到更小的弯曲半径，可采用弯曲内侧开槽后弯曲的方法或多次弯曲方法。

弯曲工艺孔或槽：

弯曲件弯曲线与外缘重叠时，为了避免角部畸变或弯裂，应先冲工艺孔或槽。工艺孔d≥t（d为工艺孔直径，t为板厚）；槽深A>R（弯曲半径），而B>t（板厚）。

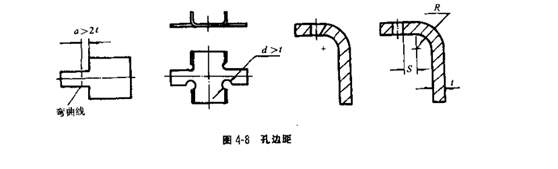

孔边距：弯曲件上的孔应避开弯曲变形区。如一定要靠近时，应增加工艺孔后再弯曲。

弯曲件上的孔，分先冲后弯曲和先弯曲后冲。有的弯后不好冲。先冲后弯的孔离边不能太近，避免孔变形，可能的话可加冲工艺孔或槽，或者孔的边缘距弯曲中心，s≥t，t大，s相应大一些。t

弯曲件外形设计：

外形适合弯曲工艺是大家容易理解的。工艺性好但不一定成本低。如下图a所示，落料、弯曲、再切除，要三个模。如果切成条料弯曲，会更省。如图b，把弯曲方向改为一致，模具结构简单，更便于制造。认证分析一下，不改的则省材料，落料模、弯曲模都小，只多了调头翻转弯曲，但需操作两次。

弯曲宽窄不同部分的零件时应注意弯曲线的位置。否则会在宽边上产生凸起或裂纹。可将弯曲线移出一个距离或冲切工艺缺口。

弯曲件的直边高度应大于两倍的材料厚度。若要求弯曲件的直边平直，则其直边高度H（不含折弯半径段）应大于两倍的材料厚度，最好H>3t，若H<2t，则须预先压槽。

尺寸标注：

孔的位置尺寸，如图a标注所示，其加工工艺是落料、冲孔后弯曲，这样加工简单，但孔位精度低。如图b、c标注所示,其工艺是落料、弯曲后冲孔或同时冲孔，模具复杂，但精度高。所以，尺寸标注与工艺、精度、成本有关，值得设计师思考。

弯曲精度：

弯曲件精度不高，因为有板厚偏差、回弹等多种影响，所以尺寸精度是IT12~IT16级。
