电伴热原理是在绝热层和被伴热物体之间安装发热元件, 在发出电热补充输储过程中所散失的热量, 以维持被伴热介质在一定的温度范围内。

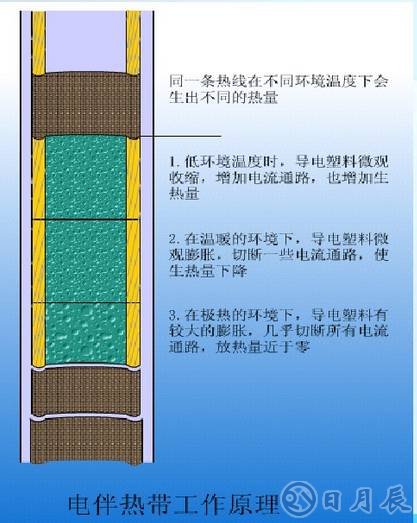

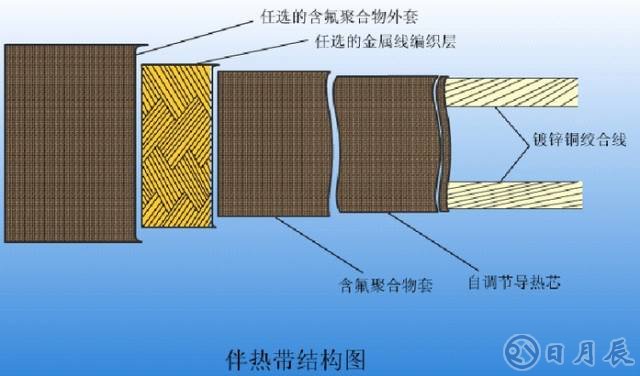

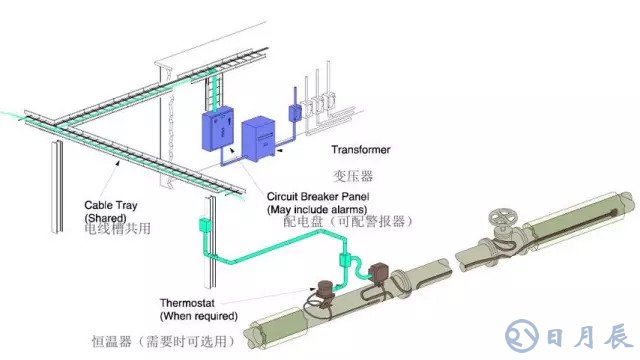

电伴热结构及原理

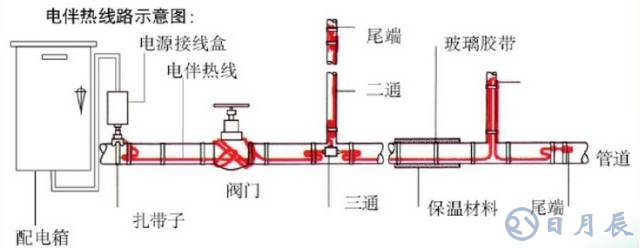

电伴热系统电源电缆敷设

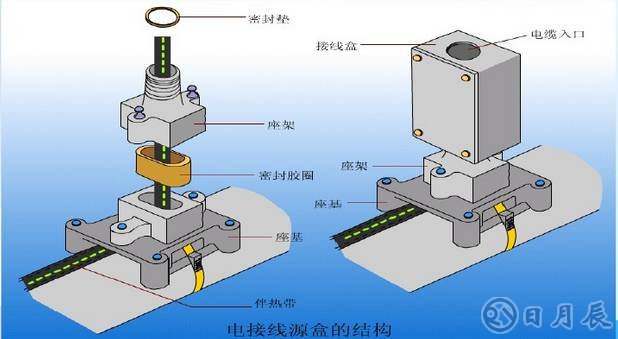

电源电缆敷设到电伴热现场后，通过电源接线盒与电伴热带连接。电源接线盒适用于危险区域。安装时，注意接线盒顶部电缆入口处的密封，以避免雨水进入。接线盒及座基的结构如图所示。

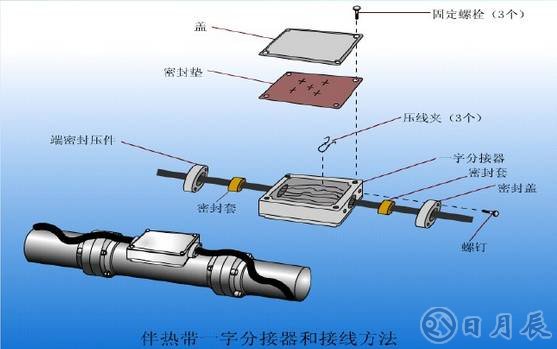

电伴热带中间“－”字型分线盒

电伴热带的中间分线盒有“－”字型和“T”字形两种分线盒的作用一是在管道分支时，电伴热带也随着分出支路，二是电伴热带出故障时，方便故障点的查找和确定，便于更换某一段电伴热带。中间分线盒的结构和接线方法如图所示。

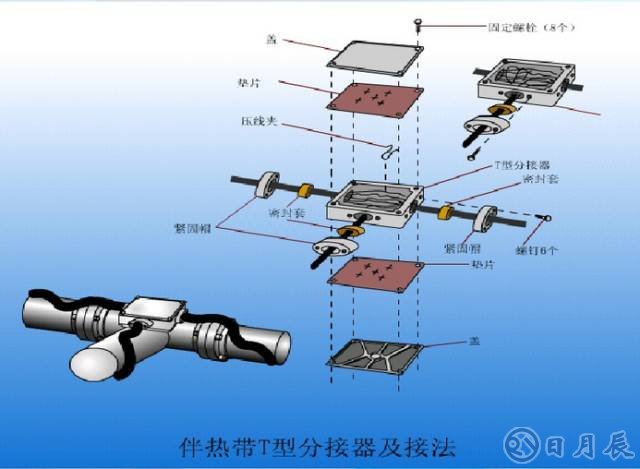

电伴热带中间“T”字型分线盒

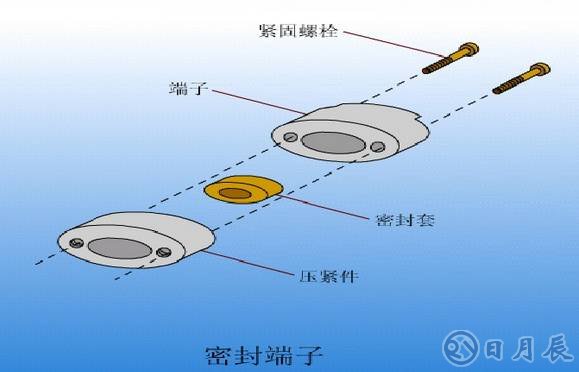

电伴热带密封端子

在电伴热带的末端必须装有密封端子，使电缆芯线免受潮气侵蚀．并与带电导体隔绝，安装时，应避免密封端子和分线盒漫入液体中。密封端子的结构如图所示。

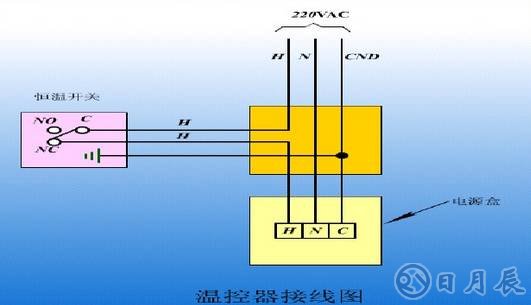

温度控制器

虽然电伴热带可根据环境的温度自动调节发热量，般不需要装温度控制器，但对于某些温度控制精度要求高的场合，则要在电伴热带的电源盒之前加装温度控制器。温度控制盒的探头暴露于周围环境中，当环境温度在设定温度以下或以上时，能够自动地接通或断开电伴热带的电源。在温度控制器的顶部盒盖内。可调节温度的设定值。

电伴热线的安装及操作单根伴热线施工

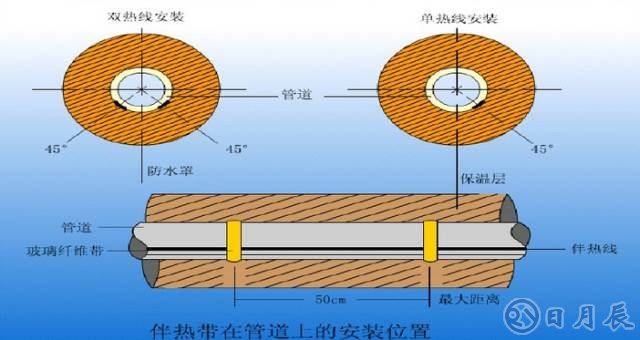

◆用玻璃纤维胶带每隔50cm将伴热线固定于管道上

◆尽可能将伴热线附在管道的下半方

◆在线路的每一供电点和尾端各预留50cm长的伴热线

◆按设计缠绕布线

◆所有散热体（如支架、法兰等）就按设计图要求预留所需伴热线

注意：使用二通或三通配件处，伴热线各端应预留40cm长度

电伴热线的安装及操作保温层安装注意事项

◆厚度及规格符合设计要求

◆施工时管道、保温层须干燥

◆保温层外加防水外罩

◆应避免损伤电伴热线命安装完后应立即对电伴热线进行绝缘测试

◆在保温层外加标签注明“内有电伴热线”，标明所有配件位置◆小于100m外径的管道上，保温层内径应加大到13mm 。

电伴热带的敷设

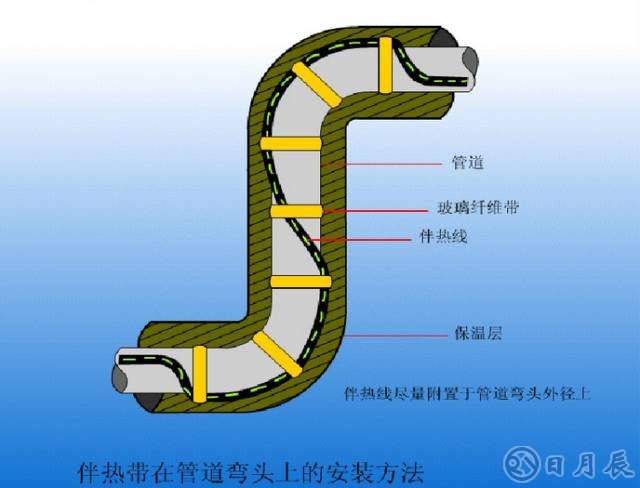

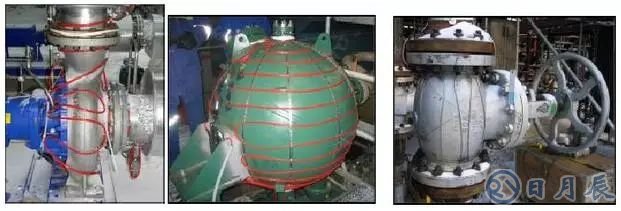

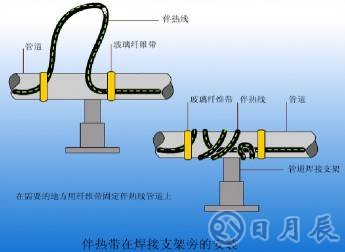

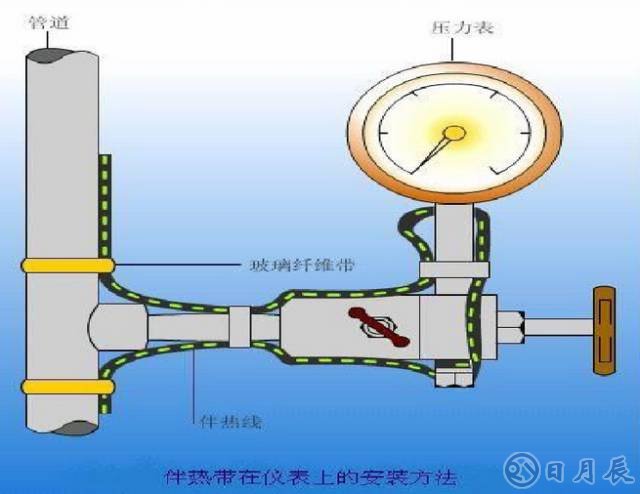

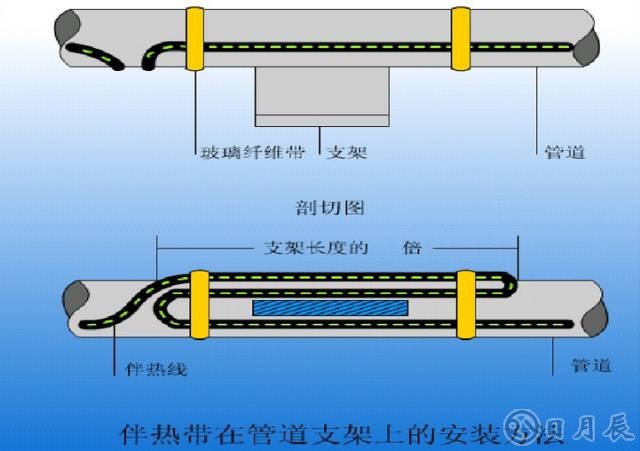

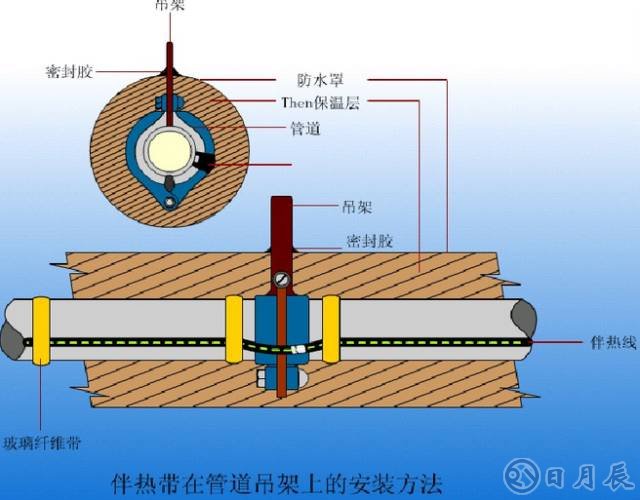

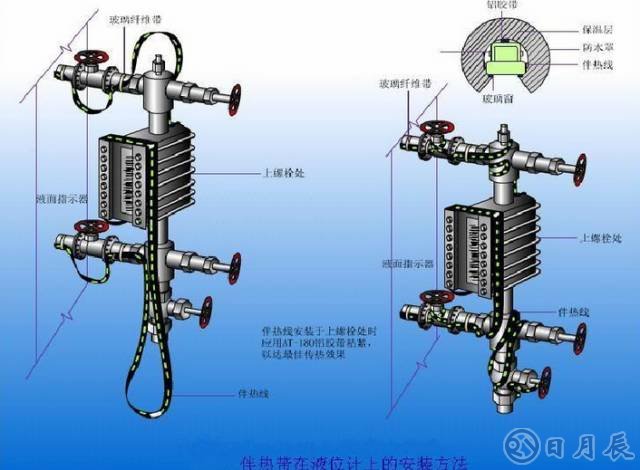

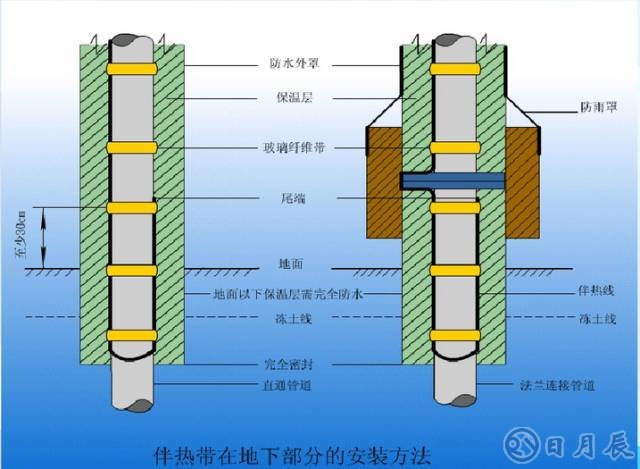

电伴热带的敷设要按一定的工艺要求进行。既要考虎到便于对电伴热带的检修，也要考虎到便于线中阅体和液位计可拆部件的修理和更换。图中给出了在各种情况下电伴热带的敷设图。

电伴热系统的操作维护

电伴热系统在正确的安装和操作时，其运行是安全可靠的，使用寿命也较长。但由于安装运行维护不当，或运行过程中的工艺设备、管线运行状态或温度等条件的变化，会引起不必要的故障，减少使用寿命。这就要求操作人员要及时发现故障并查明原因，迅速解决，保证电伴热系统安全可靠地运行。

下面是一些常见故障的检修方法，可供参考：

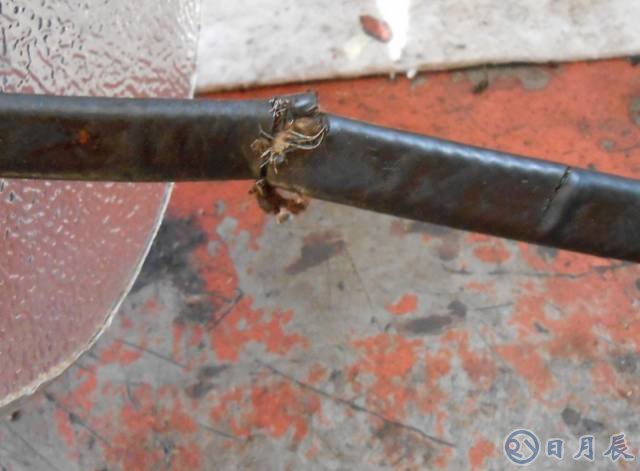

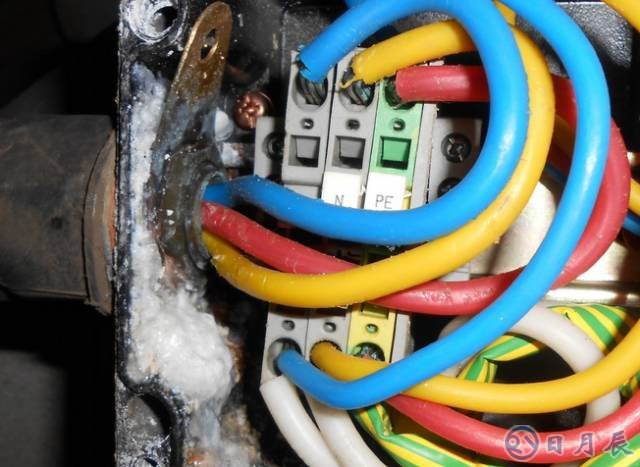

1.开关跳闸

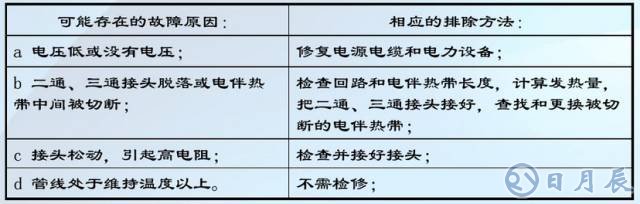

2.回路发热量为0或低于额定值

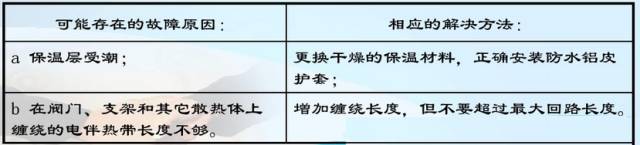

3.回路发热量正常，单管线达不到应有的维持温度
