该电路对各路信号进行放大、校正，供A/D转换使用。我们采用线性光耦合放大电路。线性光耦合器件TIL300的输入输出之间能隔离3500V的峰值电压，可以有效地将测量通道与计算机系统隔离开来，使计算机系统避免测量通道部分较高电压的危害，对信号放大的线性度也很好。

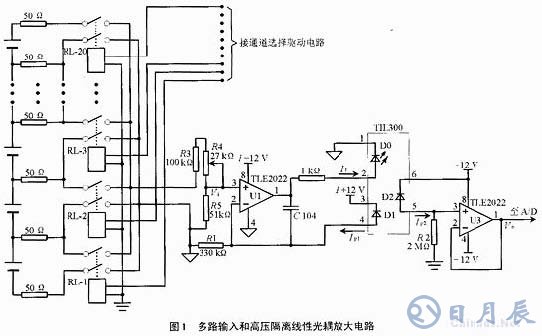

多路输入和信号调理电路如图1所示。

图1中TIL300是光线光耦合器件，适合交流与直流信号的隔离放大，主要技术指标如下：
*带宽>200kHz；
*传输增益稳定度为±0.05%/℃；
*峰值隔离电压为3 500V.
C104是0.1μF的独石电容，防止电路产生震荡。TIL300内部D0是发光二极管，其电流工作点If可选为10mA.D1、D2为光敏二极管，它们受D0的激发分别产生电流Ip1和Ip2，其大小与If有关：
Ip1=K1.If
Ip2=K2.If
其中K1.If、K2.If表明Ip1，Ip2随If的变化规律，可称为光耦合函数。由于D1、D2用相同的工艺作成并与D0封装在一起，因此，它们的光耦合函数的变化规律相当一致，故可设：
K=Ip2/Ip1=（K2.If）/（K1.If） （1）

实际上可以把K看作常数，K的值是TIL300的电气参数，典型值为1.参数取值范围为0.75～1.25.

U1构成一个负反馈放大器，其同相输入端和反相输入端的电压应近似相等，即满足式（2）：
Vi≈Ip1.R1 （2）

U3是一个射极跟随器，输入阻抗很高，输出电压Vo等待输入端电压：
Vo≈Ip2.R2 （3）

于是高压隔离线性光耦合放大电路的增益可由式（4）计算：
Vo/Vi=（Ip2/Ip1）。（R2/R1）=K（R2/R1） （4）

由于被测量的蓄电池电压是由R3、R4、R5分压后输入U1同相端的，所以
Vi=E.[R5/R3+R4+R5]] （5）

E是蓄电池的端电压，由此可得：
Vo=K.（R2/R1）。[R5/（R3+R4+R5）。E （6）

式（6）表明Vo与E是线性关系。

I+12V是个独立电源，用于U1和TIL300的输入部分；±12V也是个独立电源，用于U3和TIL300的输出部分。这两个电源的隔离对电路的高压隔离性能有很大影响，应选用电源变压器中两组彼此有良好绝缘的线圈来制作。

微型继电器输入端串接的50Ω电阻是测量回路中的限流电阻、防止意外短路或绝缘不良产生过大电流烧毁器件或毁坏蓄电池。由于U1运算放大器的输入阻抗很高，50Ω限流电阻对测量精度无影响。这些限流电阻应选择功率值大于1W的金属膜电阻。

调节电位器R4可以适应不同端电压的蓄电池。

限于篇幅，其它电路不再介绍。

实际运行表明，该电路整修系统运行状况良好。
