信号发生器工作原理

信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波(含方波)、正弦波的电路被称为函数信号发生器。

信号发生器用来产生频率为20Hz～200kHz的正弦信号(低频)。除具有电压输出外，有的还有功率输出。所以用途十分广泛，可用于测试或检修各种电子仪器设备中的低频放大器的频率特性、增益、通频带，也可用作高频信号发生器的外调制信号源。另外，在校准电子电压表时，它可提供交流信号电压。低频信号发生器的原理：系统包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器(输出变压器)和指示电压表。电源自适应的方波发生器原理图主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。

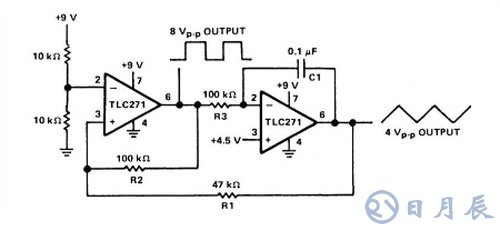

单电源供电的信号(函数)发生器电路图

该电路的输出波形既可以是方波的也可以是三角波的。左边区域的功能和使用正反馈磁滞比较仪电路的功能是一样的。反相输入在电源的一半处被电阻R4和R5偏置。输出反馈到第一阶的同相输入以控制频率。方波的振幅是第一阶的输出摆动，也就是8V。
