工作于16V的内置驱动器降压DC/DC转换器

XC9246/XC9247系列产品是内置驱动晶体管且工作电压达16V的降压DC/DC转换器IC。由于采用了自举方式用N沟道驱动器作为高端驱动器，减小了芯片面积，能搭载于SOT-26W，      USP-6C小型封装组件。

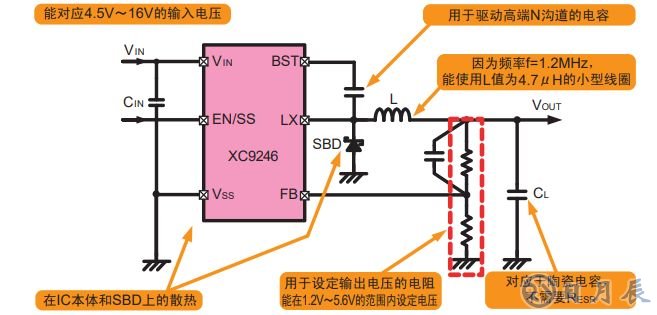

振荡频率高达1.2MHz，因为能对应陶瓷电容，可以用于小型外围元器件。配合封装组件能      缩小实装面积，最适用于为了实现扩展局部电源，提高效率，散热对策而取代3引脚电压调整器，      需要节省空间的应用目的。

其负载容量能与陶瓷电容对应

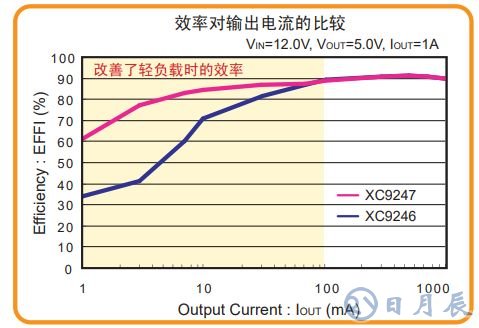

通过PFM控制改善了1mA~100mA负载范围内的效率

内置了PWM/PFM自动转换控制的XC9247，在IOUT=100mA以下的      负载条件下，由于限定电流的PFM开始工作，使IC的振荡频率低于      1.2MHz，能抑制IC的消耗电流实现高效率。最适用于需要在轻负载时      节省功率的用途。

*PWM/PFM自动转换点随使用元器件和条件不同而不同。

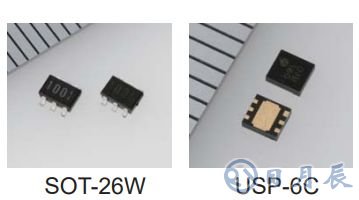

小型封装具有输入输出保护功能

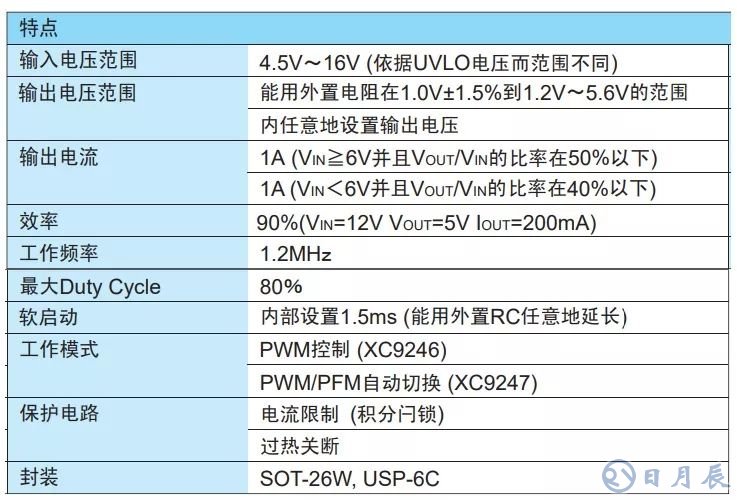

XC9246/XC9247系列产品备有6个引脚同时内置了软启动、过电流保护（积分闩锁），短路保护，等功能。

技术专题讨论

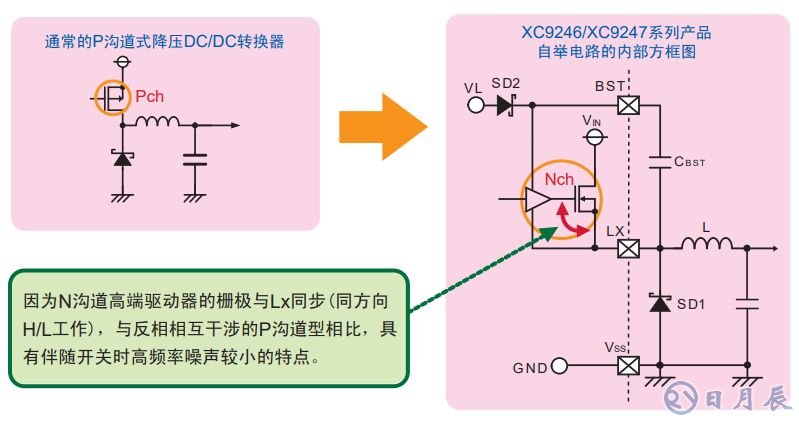

XC9246/XC9247系列产品内置的 LDMOS N沟道驱动器与通常的P沟道驱动器类型相比，在同样的导通电阻时，面积 只有后者的1/3以下。因此，在保持低导通电阻驱动器的同时，还实现了小型封装。

此外，在高端使用N沟道驱动器时，有必要用比Lx引脚更高的电压驱动此N沟道驱动器的栅极。XC9246/XC9247系列 产品内置了自举方式的升压电路，外置的CBST将成为充电泵电容。
