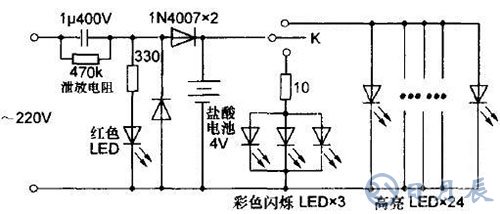

根据实物画出的电路工作原理图如图所示，220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。充好电后使用时闭合按钮开关K,将首先接通3颗彩色闪烁LED,发出梦幻般变化莫测的七彩光芒，在夜间平添一些生活乐趣，再按一下开关K则关闭彩色闪烁LED,接着再按才会接通24颗并联的高亮LED,由于数目较多，照明效果很好。

当铅酸电池电压为4V时，实测彩灯工作电流约60mA,高亮LED电流竟达600多mA.这样大的电流不仅使得每次充满电后照明时间不会太长，而且会对电池内部结构造成损伤，缩短使用寿命，因此必须给高亮LED串入一个小阻值限流电阻，经多次试验选定1.2Ω时工作电流最终降为320mA,而亮度变化不太明显，因该款灯改动不大，改造后的电路原理图省略。
