如何确定芯片的方向

1、有横杠的芯片辨识方向

对于有的双列直插或者双列贴片而言，芯片的表面有一条横向，这条横向就是芯片引脚的方向辨识点。芯片平放，横杠左侧的是第一个引脚，右侧是最后一个引脚，引脚标号按照逆时针方向递增，

2、有圆点的芯片辨识方向

这种圆点方式的标识方法，对于双列直插芯片而言非常常见。这个圆点就是方向辨识点。其标识方法跟带横杠的标识方法类似。将芯片平放，圆点左侧的是第一个引脚，圆点右侧的是最后一个引脚。引脚的编号按照逆时针方向递增。

3、有豁口的芯片辨识方向

用半圆形状的豁口作为方向辨识点，是最常见的。豁口左侧是第一个引脚，豁口右侧是最后一个引脚，按照逆时针方向递增。

4、没有标识点的芯片辨识方向

还有很多芯片，其表面既没有圆点，也没有横杠，也没有豁口，只有字母丝印。对于这种芯片，将芯片正放，使丝印的方向为正方向，则左侧引脚就是第一个，右侧的是最后一个引脚，编号递增方向也是逆时针。

5、有圆点的芯片辨识方向

LQFP四方扁平封装类的芯片比较常见，这类芯片是用圆点来标识的。圆点左侧是第一个引脚，则另一条边的引脚是最后一个引脚。递增方向按照逆时针方向。

芯片制作流程分解说明

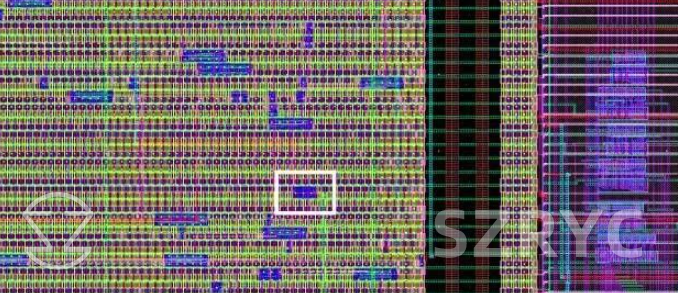

那么要想造个芯片，首先，你得画出来一个长这样的玩意儿给Foundry （外包的晶圆制造公司）▼

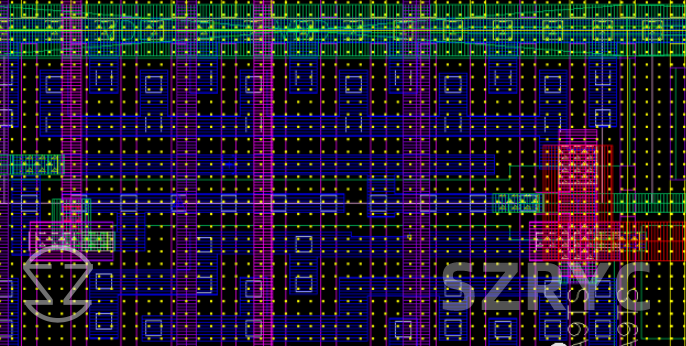

再放大▼

我们终于看到一个门电路啦！ 这是一个NAND Gate（与非门），大概是这样▼

A， B 是输入， Y是输出

其中蓝色的是金属1层，绿色是金属2层，紫色是金属3层，粉色是金属4层。那晶体管（“晶体管”自199X年以后已经主要是 MOSFET， 即场效应管了 ） 呢？仔细看图，看到里面那些白色的点吗？那是衬底，还有一些绿色的边框？那些是Active Layer （也即掺杂层）。

最简单的芯片原理

最简单的芯片原理可以使用逻辑门芯片来说明。逻辑门芯片是由几个晶体管组成的电路，用于执行基本的逻辑运算。

最简单的逻辑门芯片包括与门（AND gate）、或门（OR gate）、非门（NOT gate）和异或门（XOR gate）等。

- 与门（AND gate）接受多个输入信号，并只有在所有输入信号同时为高电平（通常表示为1）时，输出信号才为高电平。

- 或门（OR gate）接受多个输入信号，并只要其中至少一个输入信号为高电平，输出信号就为高电平。

- 非门（NOT gate）只有一个输入信号，会将输入信号翻转，即高电平输入会得到低电平输出，低电平输入得到高电平输出。

- 异或门（XOR gate）接受两个输入信号，当两个输入信号相同时，输出信号为低电平，当两个输入信号不同时，输出信号为高电平。

逻辑门芯片通过不同的电路连接和晶体管的开关控制，实现特定的逻辑功能。由于这些芯片只包含少量的晶体管，能够直接处理二进制数据，因此可以看作是计算机内部最基本的元件。

虽然逻辑门芯片是最简单的芯片原理之一，但实际芯片的设计和功能非常复杂，包括更多的电路和功能。
