DPD很多论文都有讲过，主要的关注点就是DPD功放非线性模型的搭建，前文也有一些关于这一块的解析和仿真。大家可以翻翻看。

今天主要讲一下DPD的负反馈电路

数字预失真（DPD）是目前无线通信系统中最基本的构建块之一。其用于提高功率放大器的效率。通过减少功率放大器在其非线性区运行时产生的失真，功率放大器的效率可得到大幅提升。

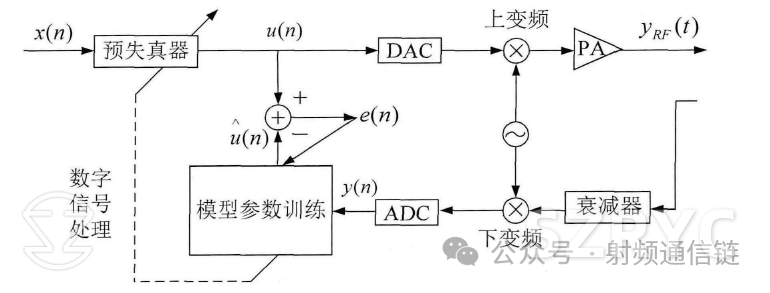

由上图可知，DPD主要由功放电路、预失真模型、和反馈通道组成。

反馈电路的作用就是为了提取非线性分量，也就是失真分量。

所以说反馈电路是DPD能否起到作用的关键一步（不要小看这个反馈电路）

那么反馈电路有什么注意事项呢？

一、带宽

一般DPD都是用来去提升邻道抑制比的，邻道功率抑制比一般最少看2个，多的看三个，所以为了准确的提取非线性失真，一般反馈通道的带宽是正向电路的5~7倍，也就是至少提取了5次互调分量。

二、ADC的采样率

反馈通道的带宽是正向通道的带宽的5~7倍，意味着反馈通道需要更高的采样率。

三、反馈通道不能产生新的非线性

DPD的功能就是为了抵消正向电路的非线性，所以反馈电路不能引入新的非线性，这样会让DPD的效果大打折扣。因为正向的功率很高，一般反馈电路不会再引入有源射频器件。

四、采集的反馈功率恒稳定

为了减小数据计算的复杂度，一般而言送给ADC采集的功率是稳定的，所以反馈电路一般会含有数控衰减电路（别问为什么不是放大）

五、ADC的采样位数要够多

SNR=6.02N+1.76

ADC不仅要采样率高，而且动态范围要够大，因为要采集信号的五次甚至7次互调，为了使信号上不至于失真，下能够采集到想要的信号，那么ADC的SFDR要够大。比如说有的基站要求邻道指标达到70dBC，那么收敛过程中，反馈采集到的动态范围至少要满足这些。

总结

相比正向电路而言，对与射频工程师来说，反馈电路设计时需要考虑和注意的地方更多。
