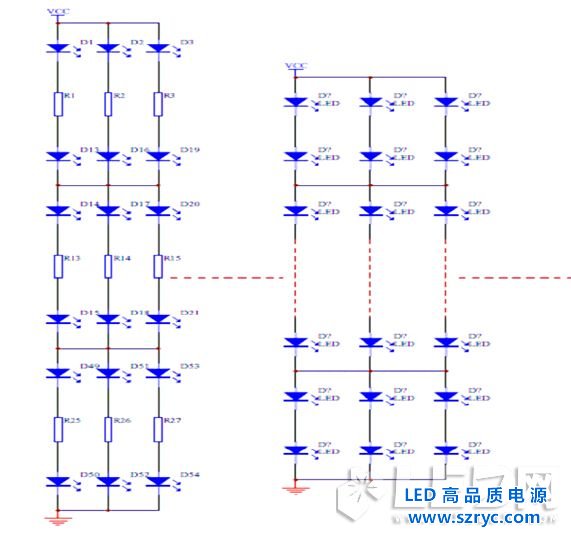

LED因其VF值特性原因做不到相同，随着温度及电流大小也有些VF值也会发生变化，一般不适合并联设计。但是有些情况又不得不并联解决多颗LED驱动成本问题，这些设计可以为大家做些参考。

　　注意需要VF值分档，同档VF值的LED尽量使用在同一产品上面，产品可以保证误差电流在1mA之内、LED相对工作恒流状态。

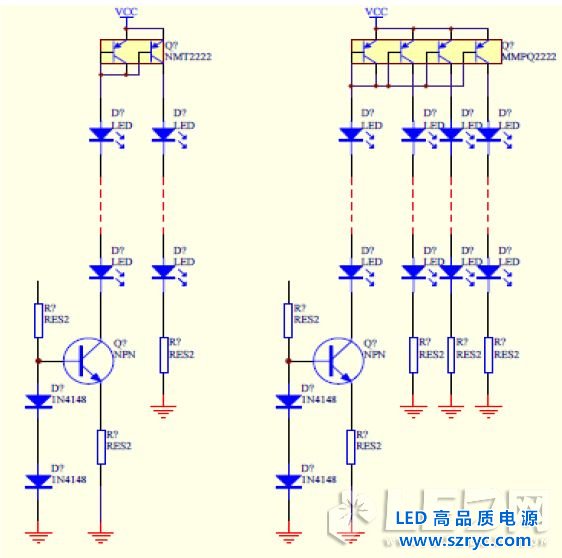

　　下图采用集成三极管可以保持每路LED电流一致，这些三极管在相同温度环境下、相同工艺条件生产出来的β值一样，可以保证每路电流基本一样。恒流部分在要求不是很高的条件下可以这样设计，稳定的电压或稳定的PWM伏值驱动稳压后的三极管偏压，做到基本恒流。

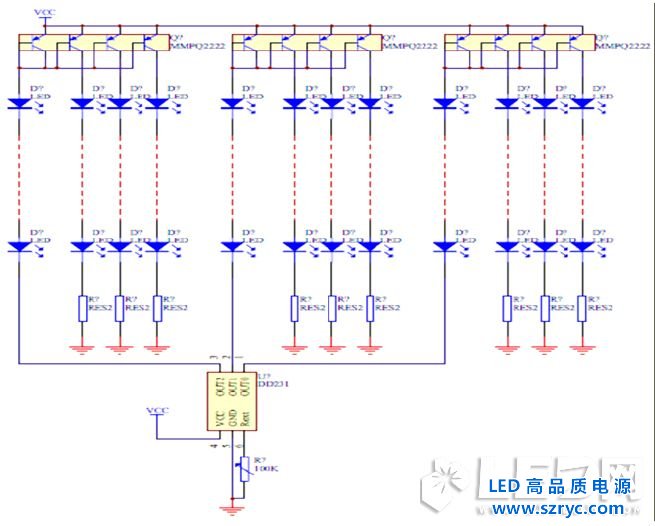

　　下图采用精度较高的IC做恒流参考源，R可以设定IC输出电流，一经确定R阻值可以使用固定电阻代替。多三极管集成器件的使用可以减少IC的使用数量，从而减低设计产品成本。

　　线性大功率LED恒流输出可以并联使用，在产品设计中我们往往找不到较大电流的驱动IC，一般2A以上就很少见，标称2A的IC也不一定可以极限使用。大于1A的IC工艺成本的原因MOS管都是外置，外置MOS管线路复杂，可靠性减低。并联使用是有效的设计办法。

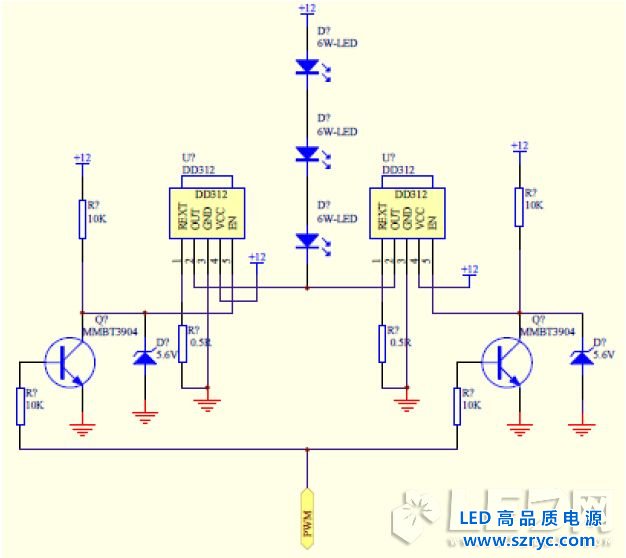

　　下图采用DD312并联参考设计直接驱动3颗6W LED。使能PWM控制信号需要适当的隔离，避免相互干扰和驱动能力问题。EN使能电压要符合规格书要求，不要电压太高损坏EN脚。一般IC耐压是指负载和电源，没有注明激励电压请不要大于5V设计。

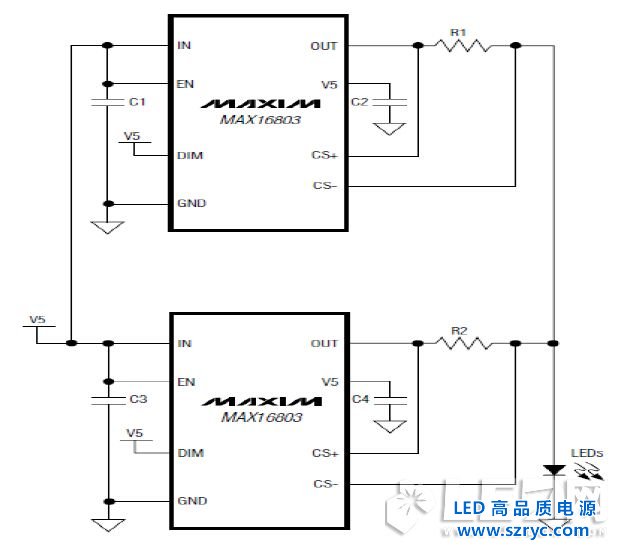

　　像这种检测在LED的一端LED恒流驱动IC也可以并联设计驱动，实际上IC是单独工作的，最后在并流一起。DC-DC方式是工作在较高的频率上，需要注意的是PCB布板时避免交叉设计，各自滤波、旁路电容要紧靠IC附近，负载电流最后会和即可。

　　当然可以2并，也可以3并或多并联设计，不过要提醒多试之！
