100V转5V2A/100V转12V2A大电流dcdc降压恒压芯片
发布日期：
2018-12-06 浏览次数： 1,648
100V转5V2A/100V转12V2A大电流dcdc降压恒压芯片：
概述：
SL3036 是一款支持宽电压输入的开关降压型DC-DC，芯片内置100V/5A功率MOS，最高输入电压90V。
SL3036具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可达2A 以上。
SL3036 同时支持输出恒压和输出恒流功能。
SL3036 采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。
SL3036 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
SL3036 采用ESOP8 封装，散热片内置接VIN 脚。。
特点：
宽输入电压范围：8V~90V
输出电压从4V 到30V 可调
支持输出恒压恒流
支持输出12V/2A，5V/2A
高效率：可高达96%
工作频率：140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护
应用领域：
GPS追踪器，GPS定位器，GPS防盗器
电动车报警器，电动车USB充电器
电动汽车、电动自行车、电瓶车
扭扭车、卡车

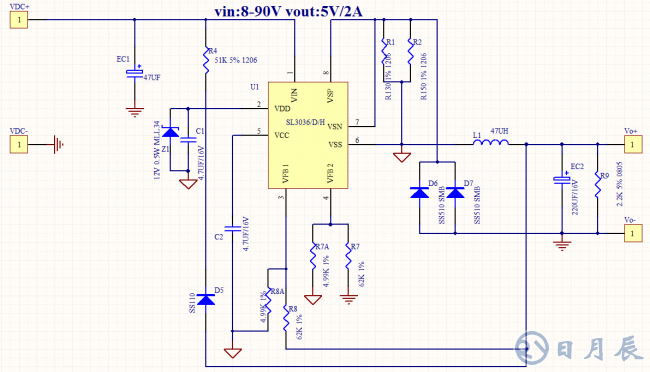

原理图：
