无源隔离器如何接线

　　无源信号隔离器（隔离器本身无需电源供电）是利用输入回路中的信号电流对该仪表进行供电（指在信号隔离器内部取了部分输入信号的能量来驱动隔离器工作），无需外接任何电源。无源信号隔离器型号：ZYG200-W、ZYG300-W。

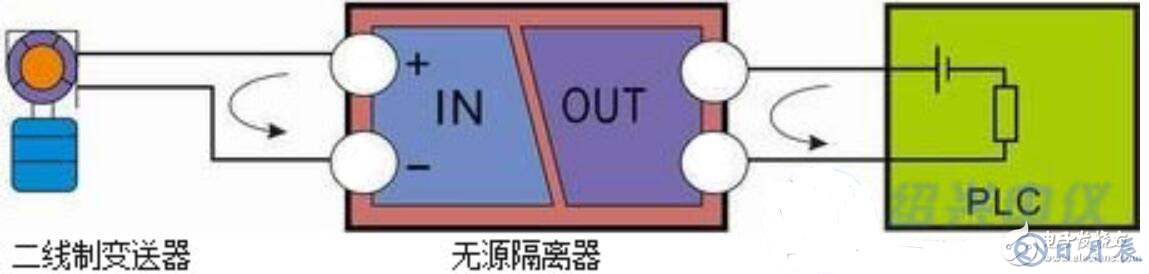

　　说明：IN-信号输入端、OUT-信号输出端。

　　无源隔离器的三种形式

　　1、输入端回路供电隔离型 对于这种隔离技术，输入输出组件线路所需的电能均来自于输入端，输入端是以回路供电的方式提供电能，回路电流通常是4～20毫安标准信号，在此作为输入信号（例如，PLC输出卡），输入信号经隔离后通过输出端提供给执行器或调节器。回路供电隔离器无需附加辅助电源，使用方便。

　　2、输出端回路供电隔离型。对于这种隔离技术，输入输出组件线路所需的电能均来自与输出端，输出端是以回路供电的方式获得电能（例如，PLC输入卡），回路电流通常是4～20毫安标准信号，在此作为输出信号。输入端可以是各种传感器的信号，也可以是4～20毫安标准信号。这种技术的重要特点是流向输出端的信号电流不仅要向隔离单元供电，而且它还要供给隔离器的负载。（例如PLC输入卡的输入电阻）。

　　3、输出回路供电隔离，并对输入配电型对于这种隔离技术，输入输出组件线路所需的电能均来自输出端，输出端是以回路供电的方式获得电能回路电流通常是4~20毫安标准信号，在此作为输出信号。

　　此外，输入端还需要从输出端获得电能作为辅助电源，即为配电电压，该电压供各种变送器使用，变送器输出电流就是隔离器的输入电流。这种隔离方式的隔离器很方便用于变送器与PLC或DCS之间的隔离。采用回路供电的PLC或DCS输入卡就不需要另外的辅助电源
