变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备 。

变频器在现代工业生产中应用广泛，它可以将交流电转换为可调节的直流电，从而驱动各种电机设备。然而，在变频器驱动电机的过程中，会产生大量的再生电能，这些电能如果不能有效地回收和利用，就会对电网造成污染，同时也会影响变频器的工作效率。

为了解决这个问题，我们需要使用制动电阻来消耗这部分再生电能。本文将详细介绍制动电阻的作用及其在变频器中的应用。

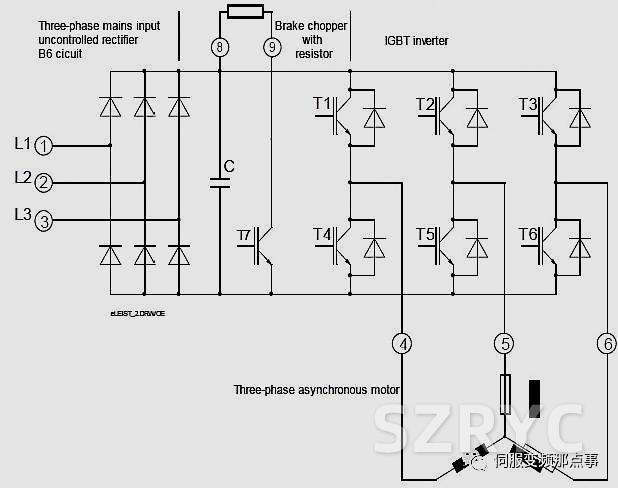

从变频器的工作原理可知，改变电机工作电源频率需要经过整流-->逆变的过程，制动电阻就处在整流后的位置，见下图⑧和⑨之间的电阻：

原理图

我们来了解一下什么是制动电阻。制动电阻是一种用于变频器的能耗元件，它的主要作用是消耗变频器产生的再生电能，以减小对电网的影响。制动电阻通常采用高阻值、低感抗的金属氧化膜电阻器制成，具有耐高温、耐高压、耐腐蚀等特点。

那么，制动电阻是如何起到消耗再生电能的作用呢？当变频器驱动电机运行时，电机的工作状态会发生变化，从电动状态转变为发电状态。在这个过程中，电机会产生大量的再生电能，这些电能如果不能及时地消耗掉，就会通过逆变器反馈到电网中，导致电网电压波动，影响其他设备的正常运行。同时，这部分再生电能也会降低变频器的工作效率。

为了解决这一问题，我们可以在变频器的输出端并联一个制动电阻。当电机处于发电状态时，再生电能会通过制动电阻产生热量，使制动电阻的温度升高。制动电阻的阻值会根据温度的变化而变化，从而实现对再生电能的有效消耗。这样，不仅可以减小对电网的影响，提高变频器的工作效率，还可以保护逆变器和其他关键部件，延长其使用寿命。

制动电阻在变频器中的应用有很多优点。首先，制动电阻可以有效地消耗再生电能，减小对电网的影响。这对于节能减排、保护环境具有重要意义。其次，制动电阻可以提高变频器的工作效率，降低运行成本。通过合理选择制动电阻的阻值和容量，可以使变频器在各种工况下都能保持良好的工作性能。此外，制动电阻还可以保护逆变器和其他关键部件，延长其使用寿命。

当然，制动电阻在变频器中的应用也存在一定的问题。例如，制动电阻会产生热量，需要采取有效的散热措施，以防止过热损坏。此外，制动电阻的阻值和容量需要根据具体的工况进行选择，过大或过小都会影响变频器的性能。因此，在使用制动电阻时，需要根据具体情况进行合理的设计和调试。

制动电阻在变频器中起到了消耗再生电能、保护关键部件、提高工作效率等重要作用。通过合理选择制动电阻的阻值和容量，以及采取有效的散热措施，可以使制动电阻在变频器中发挥出最大的效益。随着变频器技术的不断发展和创新，制动电阻的应用也将更加广泛和高效。

制动电阻的安装：

在安装制动电阻时，需要注意以下几点：

确保制动电阻的安装位置通风良好，有利于散热。

确保制动电阻的连接线牢固可靠，避免出现接触不良或松动的情况。

在安装过程中，不要用力拉扯制动电阻的连接线，以免造成连接线断裂或松动。

在安装完成后，需要对制动电阻进行检查，确保其正常工作。
