前言

本文是《电路设计-电路分析》专辑最后一篇文章，至此本专辑全部结束，主要介绍工作中遇到的以及一些经典电路，合计22个电路，每一张图每一个字都是一笔一笔敲出来的，电路图清晰，内容简洁，适用于初学者。

正文

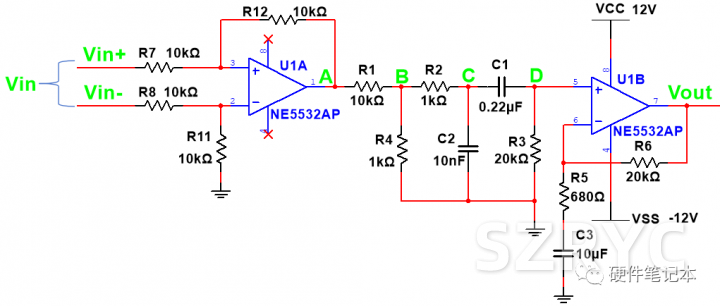

如图，输入1kHz正弦波，求电路的放大倍数是多少？即Vout跟Vin的倍数关系是多少？

当遇到运放电路，很多人都会抓脑袋，基础稍好一点的同学，凭借思考，抓波形，也能猜出个一二。说实话，运放用的地方特别多，也确实比较复杂，但基础电路我们一定要知道，然后逐步分解，就能比较好的对电路进行分析。

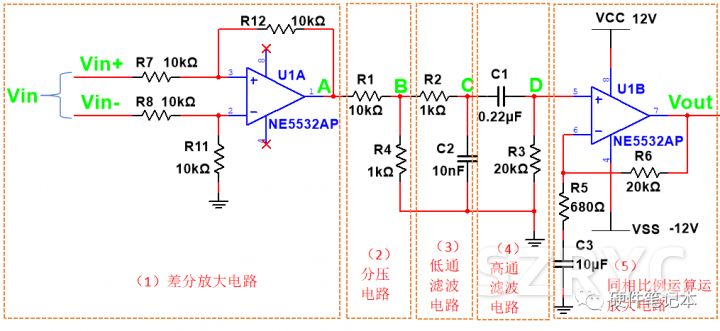

我们把电路进行拆解，分为5个部分：

1、差分放大电路

2、电阻分压

3、低通滤波电路

4、高通滤波电路

5、同相比例放大电路

本文咱们先来进行逐一计算，然后再通过仿真进一步验证。

（1）差分放大电路

输入端为差分信号的原因是增强电路的抗干扰能力。

假设Vin+=1V，Vin-=-1V

则差分电路的放大倍数为：
