模块电源

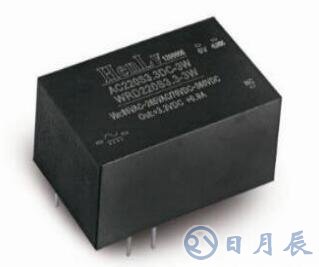

　　模块电源是可以直接贴装在印刷电路板上的电源供应器，可为专用集成电路（ASIC）、数字信号处理器（DSP）、微处理器、存储器、现场可编程门阵列（FPGA）及其他数字或模拟负载提供供电。一般来说，这类模块称为负载点（POL）电源供应系统或使用点电源供应系统（PUPS）。由于模块式结构的优点明显，因此模块电源广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。

　　模块电源作用

　　1、输出电压的调节

　　对有TRIM或ADJ（可调节）输出引脚的模块电源产品，可通过电阻或电位器对输出电压进行一定范围内的调节，一般调节范围为±10%。

　　对TRIM输出引脚，将电位器的中心与TRIM相连，在所有+S、－S管脚的模块中，其他两端分别接+S、－S。没有+S、－S时，将两端分别接到相应主路的输出正负极（+S接+Vin，－S接－Vin），然后调节电位器即可。电位器的阻值一般选用5～10kΩ比较合适。

　　对ADJ输出引脚，分为输入边调节与输出边调节。输出边调节与TRIM引脚的调节方式一样。输入边调节只能上调输出电压，此时将电位器的其中一端与中心相接，另一端接输入端的地。

　　2、输入保护电路

　　一般模块电源产品都有内置滤波器，能满足一般电源应用的要求。如果需要更高要求的电源系统，应增加输入滤波网络。可以采用LC或π型网络，但应注意尽量选择较小的电感和较大的电容。

　　为了防止输入电源瞬态高压损坏模块电源，建议用户在输入端接瞬态吸收二极管并配合保险丝使用，以确保模块在安全的输入电压范围之内。为了降低共模噪声，可以增加Y（Cy）电容，一般选择几nf高频电容。R为保险丝，D1为保护二极管，D2为瞬态吸收二极管（P6KE系列）。

　　3、遥控开关电路

　　模块电源的遥控开关操作，是通过REM端进行的。一般控制方式有两种：

　　REM与－VIN（参考地）相连，遥控关断，要求VREF〈0.4v。rem悬空或与+vin相连，模块工作，要求vrem》1V。

　　REM与VIN相连，遥控关断，要求VREM〈0.4v。rem与+vin相连，模块工作，要求vrem》1V。REM悬空，遥控关断，即所谓“悬空关断”（－R）。

　　如果控制要与输入端隔离，则可以使用光电耦合器作为传递控制信号。
