前不久有朋友大概问了这么一个问题：博主，在复杂的环境下，干扰有点大，有必要外接一个复位IC吗？

1 写在前面

我们都知道在复杂环境，比如一些工厂，特别是在有大型机电设备的环境下，我们的电源信号、通信信号都有可能受到干扰。

那么，在这种情况下，我们软件和硬件都有必要做一定预防处理。

除了需要外接复位IC，同时，为了系统能稳定长期的工作，我们可能还有必要添加看门狗。

本文就围绕复位IC、看门狗展开相关内容的讲解。

2

MCU电路为什么要使用复位芯片？

STM32都有一个最低工作电压（比如1.8V），当电源电压跌落到低于MCU所要求的最低值时，MCU工作可能发生混乱，造成程序跑飞，引起整机死机、误动作等现象。

使用复位IC的原理是通过确定的电压值（阈值）启动复位操作，同时排除瞬间干扰的影响，又有防止MCU在电源启动和关闭期间的误操作，保证数据安全。

3

看门狗设计和复位

STM32具有IWDG独立看门狗、WWDG窗口看门狗两种类型的看门狗。

独立看门狗由专用的低速时钟(LSI)驱动，即使主时钟发生故障它也仍然有效。而窗口看门狗由从APB1时钟分频后得到的时钟驱动，通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。

看门狗复位就是超过一定时间没有喂狗，看门狗就会发出一个复位信号。

4

看门狗和复位IC同时存在的注意事项

之前有工程师遇到一个问题：STM32外接了复位IC，发现自己的看门狗不起作用，也就是说看门狗不能复位。

这个问题可能很少有人遇到过，我这里就先给大家讲讲原因，避免以后你以后入坑。

想要明白这里面原因，就需要对复位电路结构和原理做一定的了解。

1.STM32复位

1. NRST引脚上的低电平(外部复位)

2. 窗口看门狗计数终止(WWDG复位)

3. 独立看门狗计数终止(IWDG复位)

4. 软件复位(SW复位)

5. 低功耗管理复位

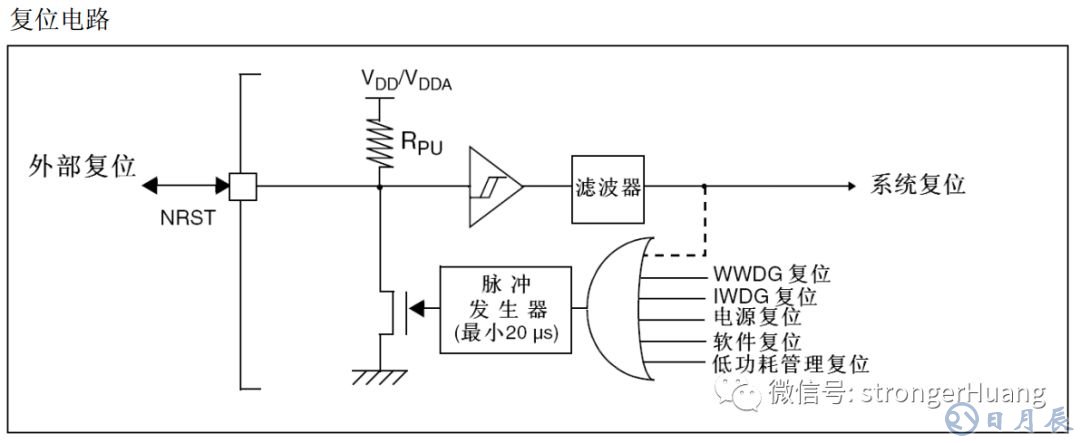

STM32复位内部结构图

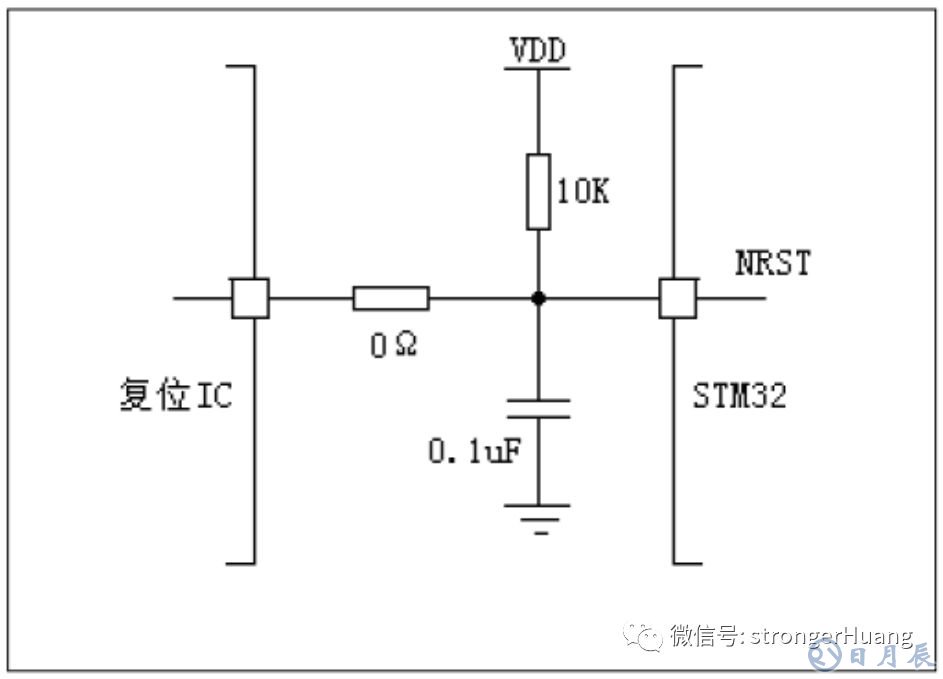

出现问题的电路图如下：

如果外界了复位IC，这里就需要大家认真看上面两图。

一个重要的信息：外接复位IC驱动类型为 CMOS 推拉型驱动。

相信大家看到这里已经明白了为什么。其实，解决办法就是：将电路中0Ω电阻改为 1K 电阻。

本文就讲到这里，希望你以后遇到类似问题，不再有犯这种低级的错误。
